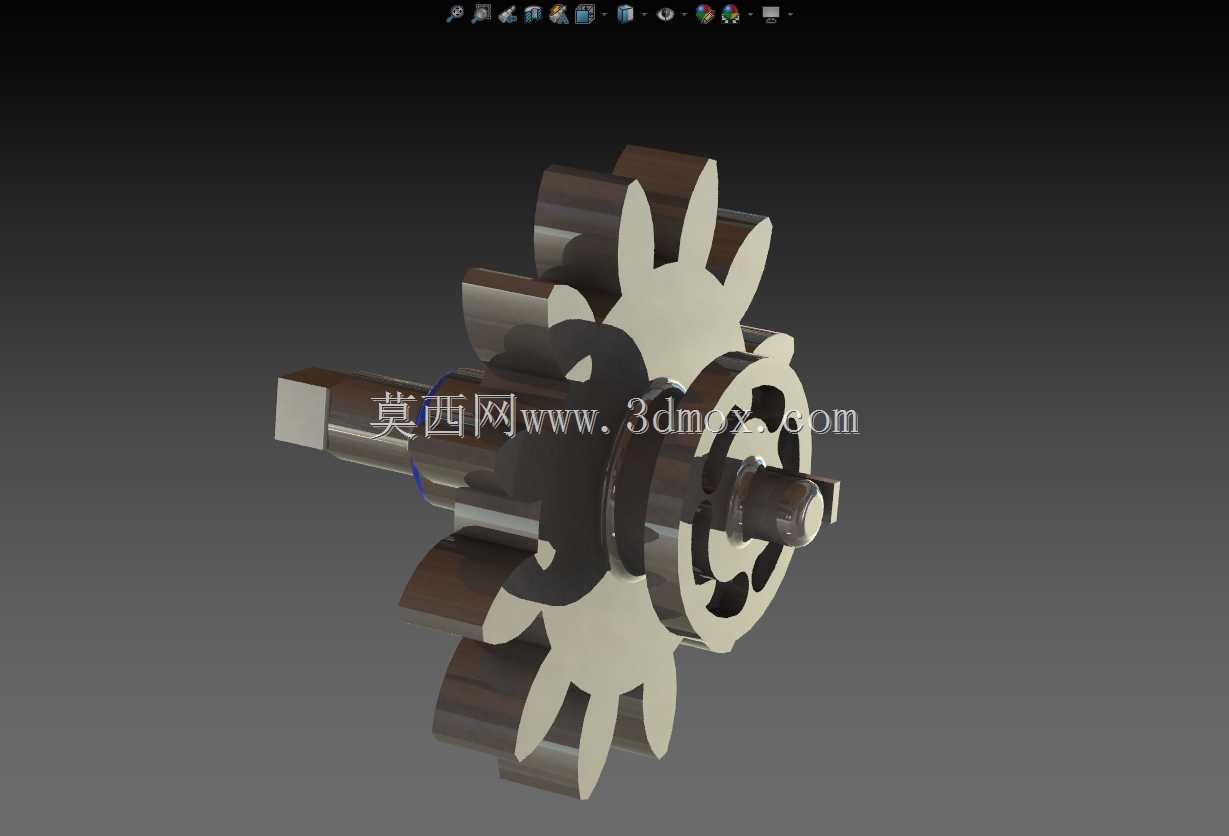

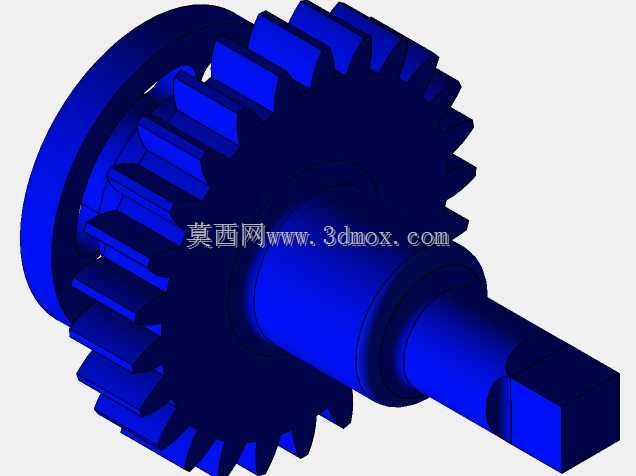

集成式带轴齿轮传动构件结构设计

　　这款轴齿一体的传动构件，在中小功率传动场景中有着极高的适配性，常见于小型自动化输送线、精密仪器进给机构、小型动力头的传动链路中，相比传统分体式齿轮与轴的装配结构，它从根源上消除了键连接带来的回程间隙，在需要正反转频繁切换的传动工位上，能有效降低传动误差累积，提升整套机构的动作响应精度。从结构设计逻辑来看，设计阶段优先考虑了装配链路的简化需求，将齿轮啮合段、轴颈支撑段、动力输入端做了同轴一体化设计，轴段上预留的卡簧槽、轴肩定位面，能直接匹配标准深沟球轴承的安装尺寸，不需要额外定制轴套或者调整垫片来补偿轴向尺寸，装配时只需要依次压入两端轴承，卡入孔用挡圈就能完成转子部分的定位，能大幅缩减装配环节的工时消耗。齿轮部分采用了渐开线齿形设计，

　　齿向做了微观修形处理，能抵消轴承受载后产生的微小偏斜带来的齿面偏载问题，避免长期运行后出现齿端崩损、局部磨损过快的问题；齿根处做了圆角过渡处理，没有尖锐的应力集中棱边，在承受冲击载荷时，能将齿根应力峰值降低约18%，提升构件的抗疲劳寿命。安装边界方面，轴段的直径公差按照h6级精度设计，轴承安装位的圆柱度控制在0.008mm以内，齿轮端面与轴肩的垂直度公差不超过0.01mm，能保证装配后齿轮的啮合侧隙稳定在0.02-0.04mm的合理区间，既不会因为侧隙过大产生传动冲击噪音，也不会因为侧隙过小出现卡滞、运转发热的问题。输入端的扁位结构，能直接和联轴器、带轮的锁紧结构配合，不需要额外加工键槽，

　　在小扭矩传动场景下完全能满足动力传递的可靠性要求，避免了键槽加工带来的轴段强度削弱问题。实际应用中，这类构件常被用在对安装空间有严格限制的小型设备内部，因为省去了齿轮与轴的键连接、轴向锁紧螺母等结构，整体轴向尺寸比分体式结构缩短了近三分之一，能有效压缩传动箱的整体体积，让设备结构更加紧凑。在维护层面，一体化的结构也减少了故障点，不需要定期检查键连接的松动情况、齿轮与轴的配合滑移问题，只需要按照周期补充润滑脂，就能保证长期稳定运行，非常适合在免维护周期要求较长的民用机电产品、小型工业设备中使用。设计过程中还充分考虑了加工工艺性，轴齿部分可以采用一次装夹完成滚齿、轴段车削加工，不需要二次装夹找正，能有效提升加工效率，降低批量生产时的成本，同时也能更好地保证各轴段与齿轮的同轴度，减少动平衡校正的工作量，在额定转速3000rpm以内的工况下，不需要额外做动平衡处理就能满足运转平稳性要求。
