四缸发动机排气歧管结构设计

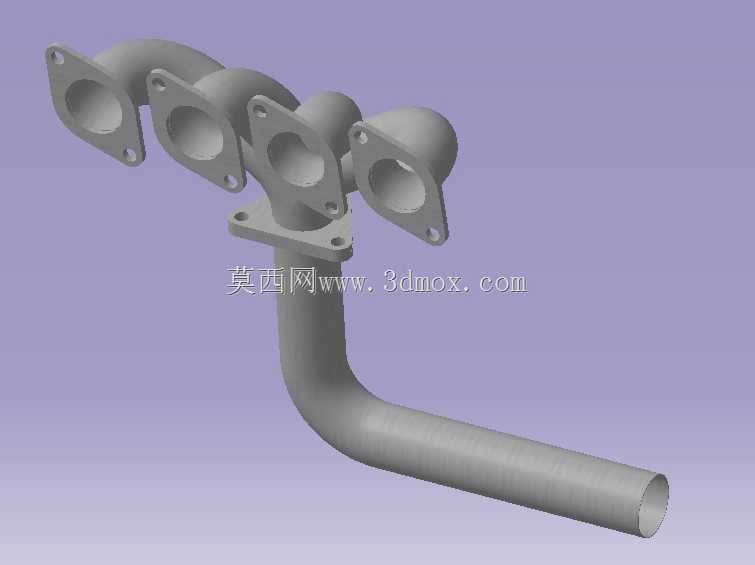

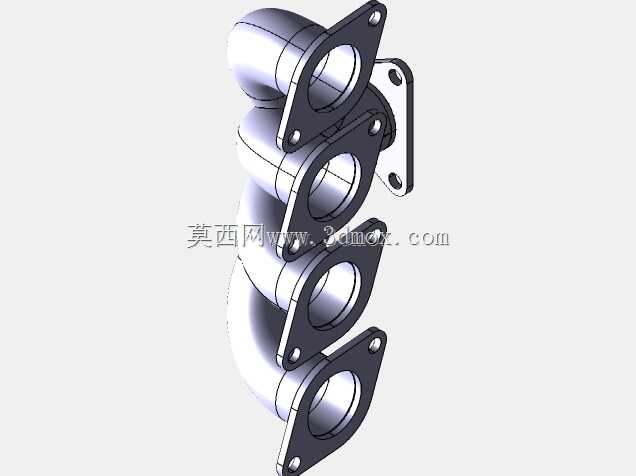

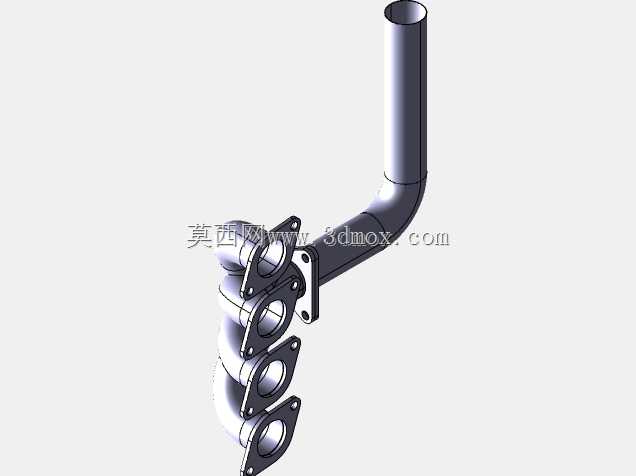

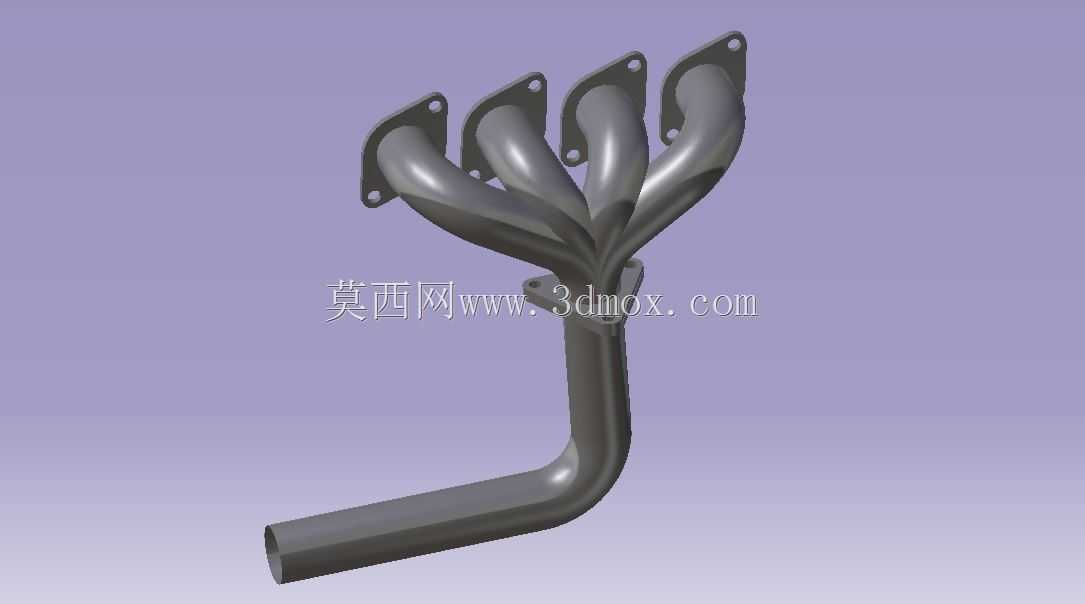

　　这款排气歧管适配直列四缸内燃发动机，核心作用是将四个气缸燃烧室排出的高温高压废气有序汇集，平顺导入下游排气总管、三元催化器及消声总成，是发动机进排气系统中直接影响排气效率、泵气损失与动力输出特性的关键结构件。从实际装车场景来看，该结构可覆盖1.6L-2.5L排量的自然吸气乘用车发动机，也可适配同缸数布局的小型非道路通用动力单元，安装时四个法兰接口分别对应气缸盖的排气道出口，下端弯管出口对接排气系统前段管路，安装边界需避让发动机舱内的防火墙、转向助力管路、冷却水管路等周边部件，弯管段的弯折角度经过空间校核，不会与周边总成产生运动干涉，各安装法兰的螺栓孔位与缸盖排气侧的安装孔位完全匹配，密封面平面度控制在0.1mm以内，

　　可配合金属密封垫片实现高温工况下的可靠密封，避免废气泄漏引发的舱内异味、氧传感器检测失真等问题。设计过程中优先考量各缸排气路径的长度一致性，四个支管的内部流道长度差值控制在5%以内，尽可能降低各缸排气脉冲的相互干扰，避免出现排气倒灌、扫气效率下降的问题，有效提升发动机中低转速区间的扭矩输出表现。支管与总管的衔接位置采用大圆角顺滑过渡，减少流道内的直角突变，降低废气流经时的局部阻力，减少排气背压，同时避免局部紊流引发的额外振动与排气噪声。材质选型适配常规铸铁或不锈钢铸造、弯管焊接工艺，管壁厚度根据不同位置的热负荷梯度设置，法兰连接位置适当加厚以保证安装刚度，弯管段在保证结构强度的前提下控制壁厚，降低整体重量同时减少热容量，

　　加快冷启动阶段的三元催化器起燃速度，降低冷机排放。支管的固定耳位设计兼顾热胀冷缩的位移补偿，避免发动机运行过程中热应力集中导致的歧管开裂、法兰变形漏气等常见故障，整体结构经过流场仿真校核，废气流动轨迹平顺，无明显的低速滞流区，可减少积碳在流道内的附着堆积，长期使用后排气效率衰减幅度更小。
