演出灯光承载用方形焊接桁架结构

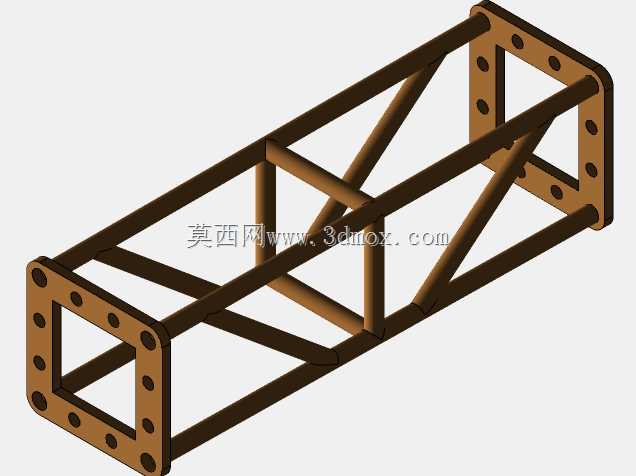

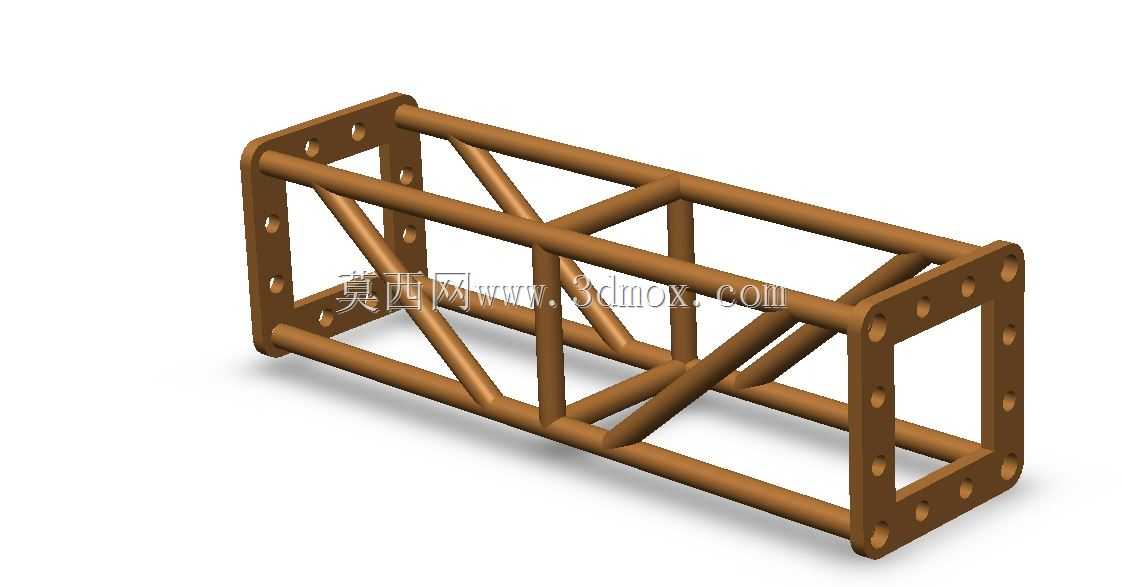

　　这类方形截面桁架是演出场景里灯光挂载的核心承载构件，日常在商演路演、剧场搭建、户外会展的临时舞台系统里随处可见，主要作用是为舞台灯具、线阵音响、喷绘背景提供稳定的高位安装点位，替代传统落地支架占用表演空间的问题，同时能根据场地需求拼接成不同跨度、不同高度的架体结构。从结构设计逻辑来看，该桁架采用矩形截面的空间桁架构型，主弦杆采用等径管材通长布置，腹杆采用斜向交叉焊接的形式连接上下、左右弦杆，这种构型能在控制整体自重的前提下，最大化提升架体的抗弯、抗扭性能，避免大跨度挂载时出现下挠变形，两端的端板上均匀布置了连接孔位，可通过螺栓快速实现多段桁架的拼接，也能和转角接头、底座、斜撑等配件组合，搭建出龙门架、井字架等不同的支撑形态。

　　在安装边界的考量上，单段桁架的端面连接孔采用统一孔距设计，能适配行业内通用的快装连接销与螺栓规格，无需现场二次打孔加工，架体的外轮廓尺寸控制在常规人工搬运的适配范围内，单段重量满足两名现场搭建人员可徒手抬运的要求，降低现场施工的吊装依赖。腹杆的交叉焊接点位做了满焊处理，避免长期拆装运输过程中出现焊缝开裂的问题，弦杆与端板的连接位置做了局部加强，抵消挂载设备时产生的集中应力。实际使用中，这类桁架的挂载点位可沿着弦杆方向灵活调整，灯具挂钩可直接卡在主弦杆上任意位置，适配不同的灯光布光需求，架体的镂空结构也能方便线缆穿过，避免布线杂乱影响舞台美观，同时镂空设计能有效降低户外使用时的风阻，提升大风天气下临时搭建结构的稳定性。设计过程中需要重点校核不同跨度下的额定载荷，避免超载使用引发安全事故，同时焊接工艺上要控制焊接变形，保证两端端板的平面度，避免多段拼接时出现轴线偏斜，影响整体架体的直线度与承载稳定性。
