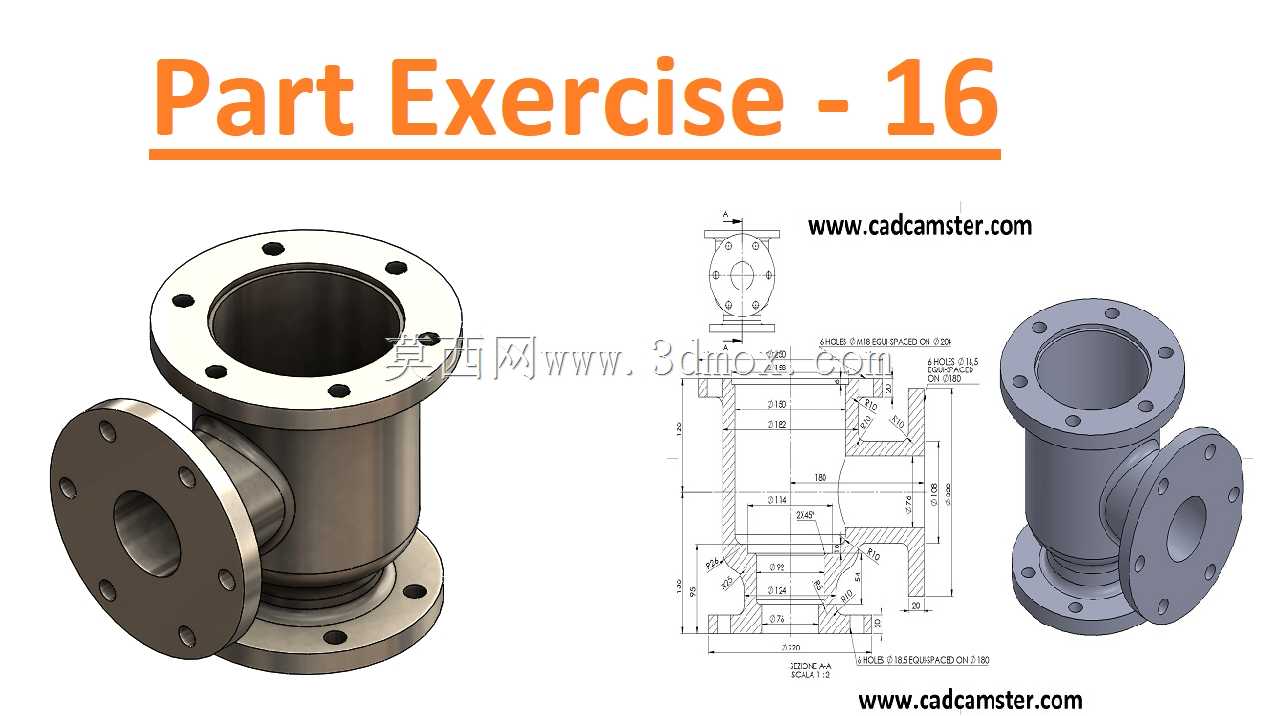

三通法兰式连接阀体结构练习模型

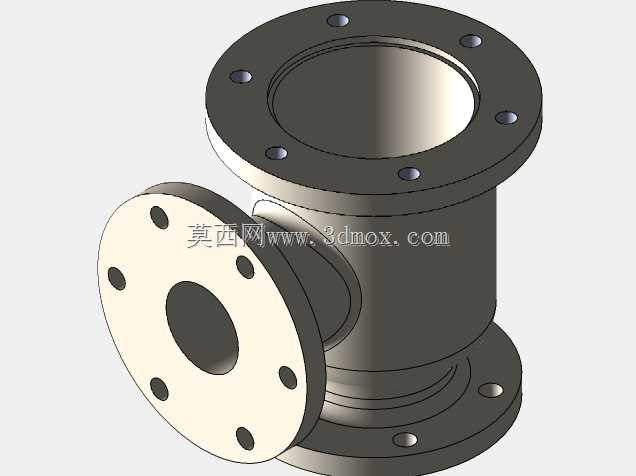

　　这类带法兰接口的三通类零件，常应用在工业流体输送管路系统中，作为管路分流、合流或者介质流向切换的核心连接构件，可适配水、油气、低压化工介质等多种输送场景，在市政供水管网、小型工业生产管路、设备配套流体回路中都能见到同结构产品的实际应用。从结构设计逻辑来看，三个接口均采用标准法兰盘作为连接界面，每个法兰端面都均匀布置了螺栓过孔，安装时可通过螺栓配合密封垫片实现与相邻管路段的刚性密封连接，能承受常规管路工况下的内压与管路附加载荷。主体采用垂直主管加侧向支管的正交布局，垂直方向的上下两个法兰接口同轴布置，侧向法兰接口的轴线与主管轴线垂直相交，内部流道做了平滑过渡处理，可减少介质流经时的局部阻力损失，

　　避免介质在转角处形成涡流造成的压损或者杂质沉积。建模过程中需要优先保证三个法兰端面的形位公差，尤其是上下法兰端面的平行度、侧法兰端面与主管轴线的垂直度，直接影响现场安装后的密封性能，若端面倾斜会导致垫片受压不均，使用过程中容易出现渗漏问题。安装边界方面，需要预留法兰螺栓的操作空间，侧向法兰外侧要留出足够的螺栓拆装距离，垂直方向的安装长度要匹配上下管路的预留间距，避免出现安装干涉。零件的壁厚设计遵循等强度原则，法兰与筒体衔接处做了圆角过渡，减少应力集中，避免管路承压时在衔接位置出现开裂风险。这类零件建模练习的核心，是掌握正交相贯体的结构处理、法兰标准特征的复用、内部流道与外部实体的布尔运算逻辑，同时理解管路类零件设计中密封面、

　　安装孔位、流道过渡这些关键结构的设计要点，建模时需要先确定三个接口的轴线位置作为基准，再依次搭建筒体、法兰、螺栓孔、内部流道等特征，最后处理衔接位置的圆角与工艺结构，保证模型与实际加工零件的结构一致性，可直接用于装配干涉检查、管路布局模拟等设计环节。
