多通路口液压阀块三维结构设计

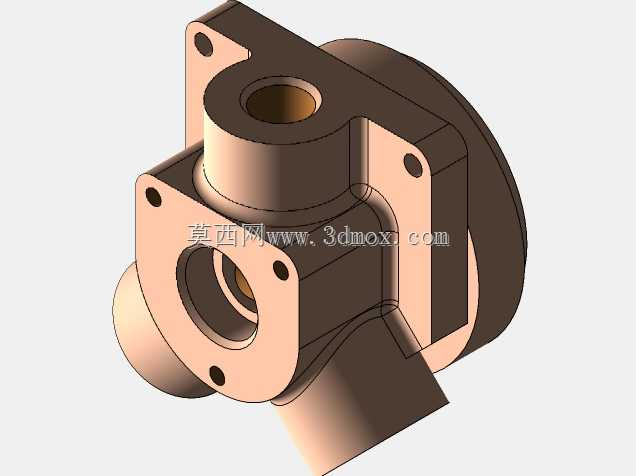

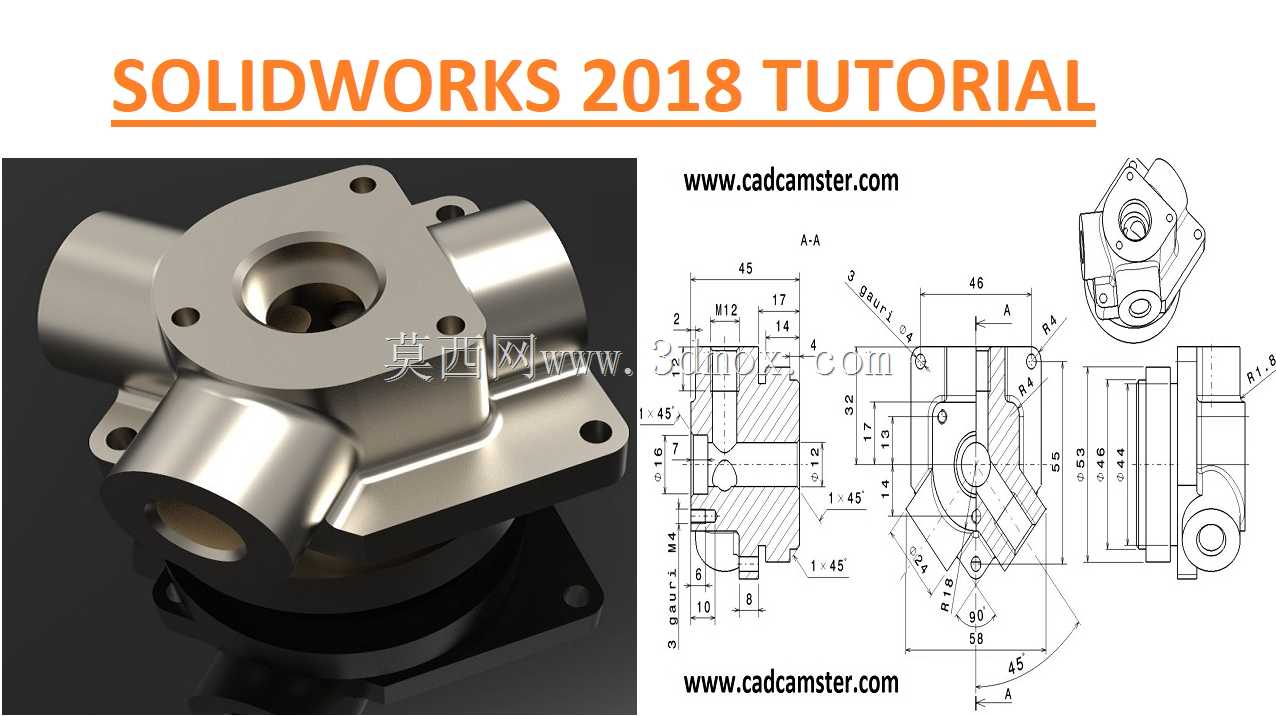

　　该零件属于液压系统中的集成式油路连接阀块，主要应用在中小型液压站、工程机械液压控制回路、机床液压夹紧单元等场景中，承担多油路交汇、介质流向切换、压力分配的核心作用，替代传统分散式管路连接，能大幅缩减液压系统的装配空间，减少管路接头泄漏点，提升整套液压回路的运行可靠性。从结构设计逻辑来看，主体采用方形安装基座搭配四个径向伸出的圆柱形通油接口，中心设置主通油腔，各支路油道通过内部钻削孔道连通，所有接口端面均设计有密封槽安装位，可适配O型圈实现端面静密封，避免高压油液泄漏。安装基座的四个角位设置有沉头安装孔，可通过内六角螺栓直接固定在阀组安装面板或者油路块基板上，安装孔的位置公差控制在±0.1mm范围内，能保证与对接元件的油道精准对齐，

　　避免出现通油截面错位导致的压力损失。各径向伸出的接口外圆加工有标准管螺纹，可直接对接液压油管或者插装阀元件，接口的通径尺寸根据支路流量需求做了差异化设计，主油道通径大于支路通径，匹配不同回路的流量传输要求。设计过程中优先考虑了油道的流道平顺性，内部孔道交汇处做了圆弧过渡处理，减少液压油在流道内的湍流损失，降低系统运行时的油温上升速度，同时避免直角交汇处的应力集中问题，提升零件在高压工况下的结构强度。零件的外形轮廓充分考虑了加工工艺性，所有外部面均采用平面与圆柱面组合，可通过普通三轴铣床完成大部分加工工序，内部交叉油道的工艺孔在加工完成后采用钢球封堵，保证油道的密封性，不需要额外设计复杂的封堵结构。安装边界上，

　　方形基座的边长尺寸适配常规10通径液压阀的安装间距，四个伸出接口的中心高度保持一致，方便外部管路的排布走线，不会出现管路干涉的问题，整体结构紧凑，在有限的安装空间内实现了四路油路的交汇连通功能，可直接集成在小型液压动力单元中，作为油路分配的核心载体使用。
