多通路法兰连接式流体换向接头结构

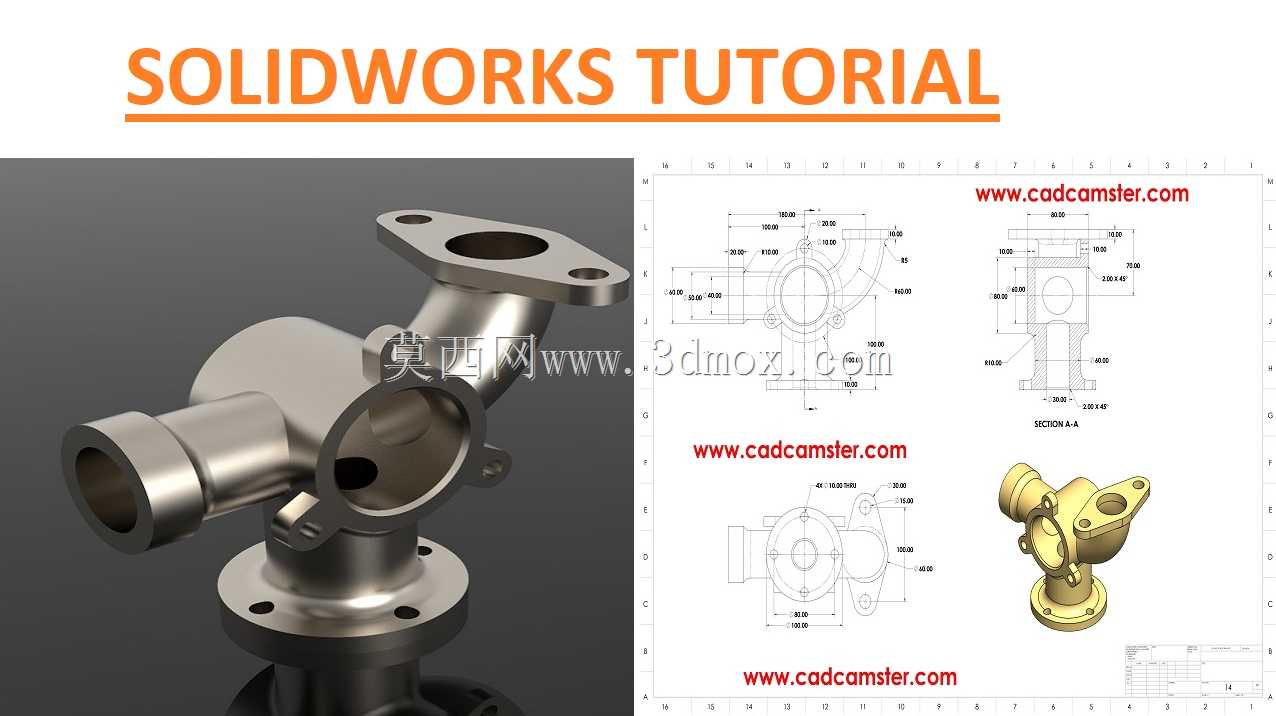

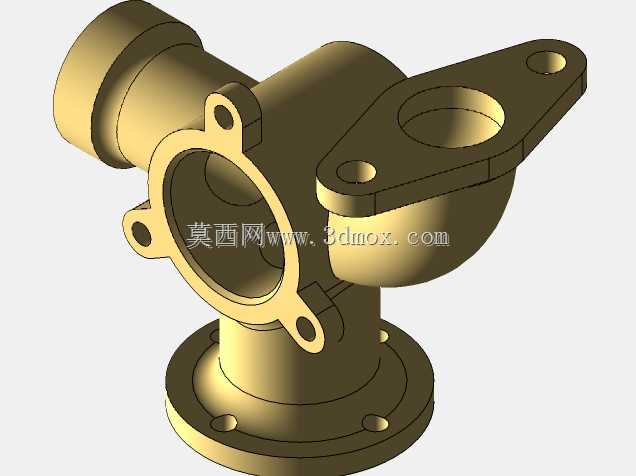

　　这类多通路带法兰的管路接头，常应用在液压动力单元、流体输送管网、小型工艺试验台的管路排布场景中，核心作用是实现单路输入到多路输出的流体换向、分流与汇流，可适配水、液压油、低压气体等多种常规工业流体介质的传输需求。从结构设计逻辑来看，接头主体采用一体化铸造成型后做机加工处理，避免了多段拼接带来的焊缝泄漏风险，主体上的三个外接通路分别做了差异化的连接结构设计：顶部带双安装孔的菱形法兰端，用于和上方的控制元件或者输出管路做平面密封连接，安装孔的孔位公差严格控制在±0.1mm范围内，保证对接时密封面完全贴合，不会出现偏载导致的密封垫压合不均问题；侧向的圆柱插接端做了环形凹槽结构，用于安装O型密封圈，适配快插式管路或者硬管插接的连接形式，

　　插接段的外径公差按照h7精度加工，保证和对接管路的内壁配合间隙控制在合理范围，避免流体泄漏；底部的圆形法兰端带有四个均匀分布的安装孔，用于将整个接头固定在设备基座或者主管路的法兰面上，法兰端面加工有密封槽，可适配橡胶石棉垫或者金属缠绕垫的密封形式。设计过程中需要重点考量流道的转角过渡，所有流道交汇处都做了圆角过渡处理，避免直角转角带来的流体阻力激增，同时减少流体长期冲刷转角位置导致的壁面磨损，延长接头的使用寿命。安装边界方面，接头整体的外接轮廓需要预留至少15mm的操作空间，用于法兰螺栓的紧固操作以及密封圈的更换维护，侧向插接端的轴线和底部法兰端面的平行度公差控制在0.08mm以内，避免安装后出现管路别劲的问题，

　　长期受交变应力导致接头开裂。这类接头在实际选型时，需要根据系统的工作压力匹配对应的壁厚，常规1.6MPa工作压力下，主体流道的壁厚不小于3.5mm，若应用在高压液压系统中，还需要对接头做调质处理，提升整体的结构强度，同时所有密封面的表面粗糙度需要达到Ra1.6以下，保证密封性能稳定。建模过程中需要重点还原各个安装面的位置公差、密封槽的尺寸精度，以及各个通路的同轴度要求，避免后续出工程图时出现尺寸遗漏，导致加工出来的零件无法完成装配。
