异形腔体类机械零件结构设计练习

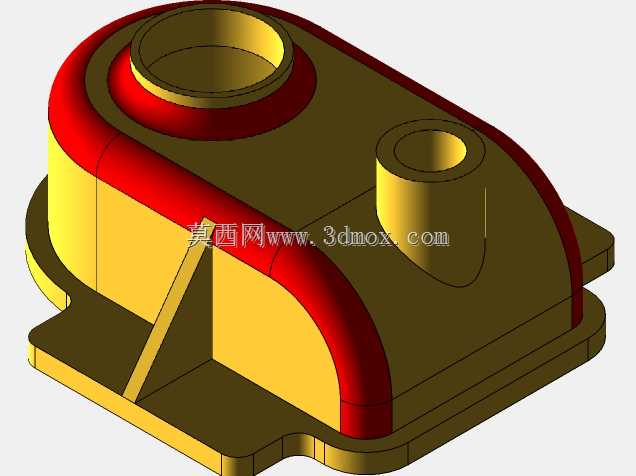

　　这类异形腔体零件在小型流体控制、传感检测配套的机械结构中十分常见，日常做建模练习时，往往需要先理清其功能边界，再一步步拆解特征逻辑。从实际应用场景来看，这类带双凸台接口的腔体，多数作为小型介质容纳腔使用，侧面与顶部的管状凸台分别承担介质进出、检测元件安装的功能，底部带外翻边的安装翼是整件的固定结构，安装时通过翼面的预留孔位完成与基座的锁紧，不需要额外设计转接支架，能直接适配紧凑的设备内部安装空间。做结构设计时，首先要确认腔体的壁厚均匀性，这类壳体类零件如果壁厚差过大，不管是后续注塑成型还是金属压铸，都容易出现缩痕、应力集中的问题，建模时要优先保证主体腔体的壁厚一致，转角位置做统一的圆角过渡，避免直角结构带来的应力开裂风险。

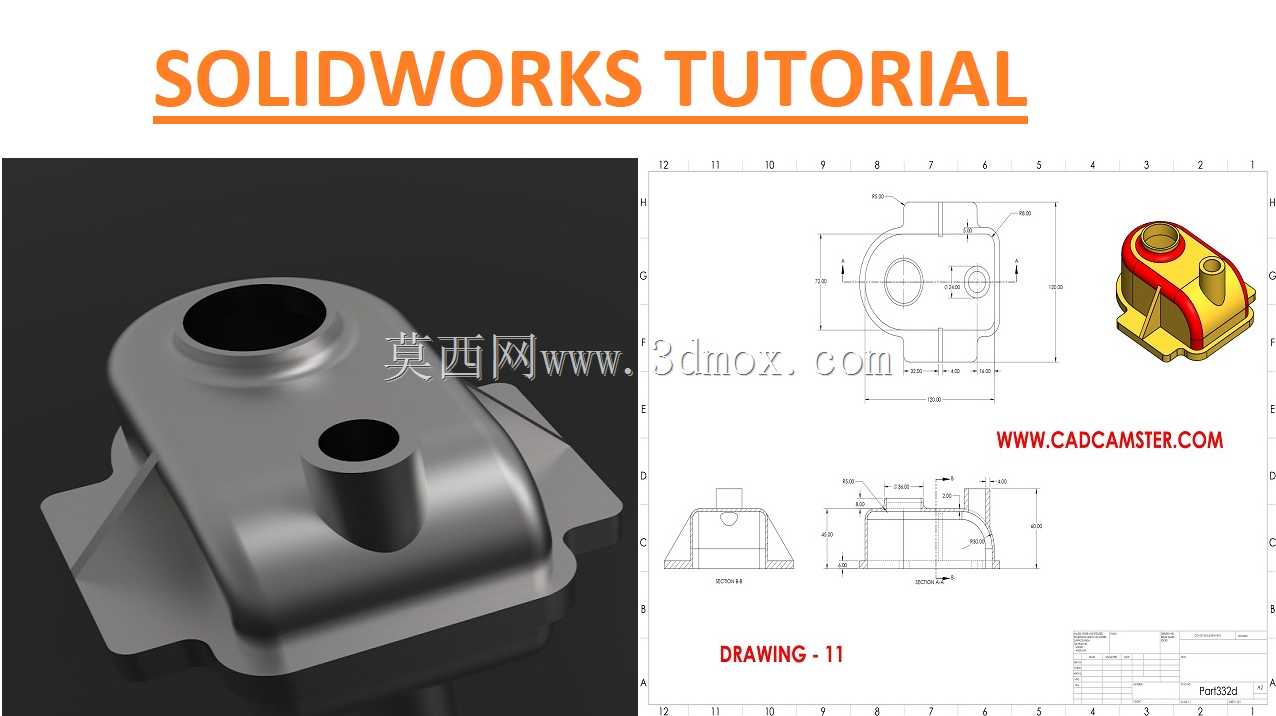

　　两个管状凸台的位置精度是设计重点，顶部凸台的轴线要与腔体内部的对应安装位同轴，侧面凸台的角度要匹配外接管路的走向，不能出现管路安装后与周边结构干涉的情况，凸台根部要做加强圆角，避免长期受管路外力出现断裂问题。底部的安装翼面要保证平面度，安装孔的位置要避开腔体内部的加强筋结构，锁紧时的压紧力要均匀分布在翼面，不能让腔体主体受额外的安装应力。从外形尺寸来看，这类练习件的整体轮廓属于中小尺寸范畴，长宽高比例适配小型设备的内部安装位，安装翼的外伸尺寸刚好满足锁紧件的操作空间，不会过多占用设备内部的冗余空间。建模过程中，要先绘制主体腔体的轮廓草图，通过抽壳完成基础腔体结构，再依次添加两个管状凸台、底部安装翼的特征，最后处理所有转角的圆角、

　　安装孔位等细节，每一步特征都要对应实际的加工与装配需求，不能只追求外观形似而忽略结构合理性。这类练习的核心不是复刻外形，而是通过建模过程理解壳体类零件的设计逻辑，掌握壁厚控制、特征过渡、安装位设计的实际要点，后续遇到同类型的工业零件设计时，能快速理清结构思路，避免出现不符合加工、装配要求的设计问题。
