BL@DE型传感功能模块化结构件

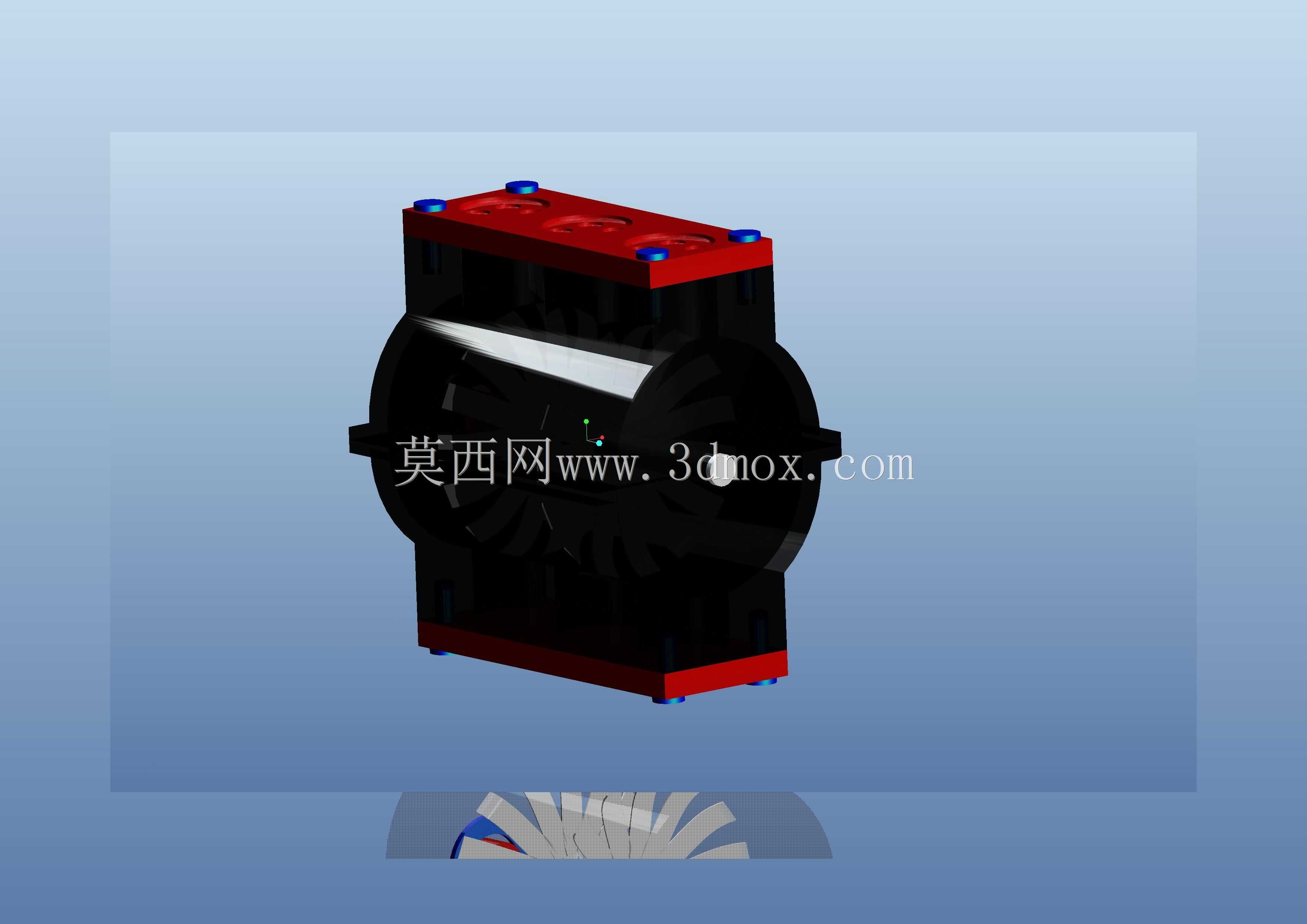

　　这款传感类结构件的设计，最初是面向工业产线狭小安装空间内的多维度检测需求做的适配，在自动化装配工位、小型设备内置检测点位这类场景里，常规的方形或圆柱型传感器往往受限于安装朝向，没法同时兼顾侧向与轴向的检测触发，而这款结构件采用对称式的双轴凸台设计，两侧伸出的定位轴可以直接卡入设备机架的预制卡槽内，不需要额外设计转接支架，能减少现场安装的配做工作量。从结构设计逻辑来看，主体采用上下分盒的壳体结构，上下红色端盖通过四角的紧固件与中间黑色主体腔体连接，腔体内部预留了足够的电路板安装空间，走线槽沿着腔体侧壁布置，能避免内部走线与感应端的运动部件产生干涉，中间的弧形感应窗口做了内凹处理，既可以保护内部的感应元件不受外界粉尘、碎屑的直接磕碰，

　　又能保证感应信号的穿透性不会因为壳体遮挡出现衰减。在安装边界的考量上，整体结构的长宽高比例控制在适配常规工业传感安装位的区间，两侧轴端的直径做了统一的公差匹配，能兼容市面上多数快装式传感卡座的尺寸，上下端盖的安装孔位采用对称布局，不管是正装还是反装都能匹配设备的走线方向，不需要在现场重新打孔调整。实际应用中，这类结构件可以搭载光电、磁感应等不同的检测内核，用在小型物料的到位检测、旋转部件的转速采集、工位夹具的夹紧确认等环节，壳体的材质选用兼顾刚性与韧性的工程塑料配比，能适应车间内常见的油污、轻微振动的工况，不会因为长期的设备共振出现壳体连接松动的问题。设计过程中特意把感应端的旋转自由度做了限位处理，

　　安装完成后可以根据实际检测角度做小范围的朝向调整，调整到位后通过端盖的预紧力就能锁止角度，不需要额外增加锁紧螺钉，进一步压缩了整体的结构体积，在一些安装空间极其紧凑的轻工装配设备上，这种小体积可调整角度的传感结构，比传统的固定式传感器适配性更强，也能减少设备设计阶段因为传感器安装空间不足带来的结构改稿工作量。
