台式计算机CPU钣金外壳组件结构设计

　　日常桌面级台式计算机的核心承载壳体，也就是这套CPU外壳钣金组件，在整机结构中承担着多重核心作用，很多初入结构设计领域的从业者容易把这类壳体简单等同于装饰外罩，实则其设计逻辑覆盖了电磁屏蔽、硬件限位、散热风道引导、外部接口防护等多个工程维度。从实际应用场景来看，这类壳体组件多用于标准ATX架构的台式主机装配场景，既可以适配常规办公台式机的组装需求，也能满足入门级DIY装机的硬件扩展要求，在日常办公、家用娱乐、轻度图形工作站等场景下都能稳定发挥结构承载作用。

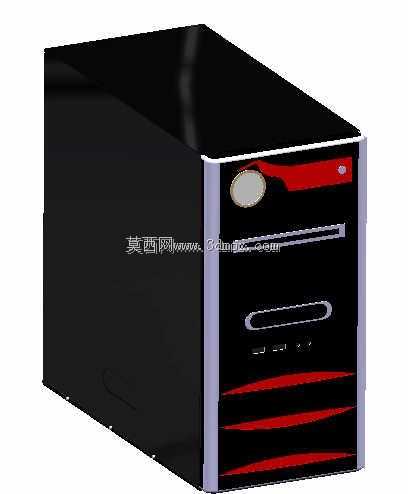

　　在功能特性设计上，这套组件采用模块化钣金拆分思路，将整个壳体拆分为侧盖、前面板框架、光驱位安装支架、硬盘位固定托板、后板IO挡片安装位等多个独立钣金模块，各模块之间通过冲压成型的卡扣定位孔、自攻螺丝安装柱实现快速组装，不需要额外设计复杂的连接辅件，能有效降低整机装配的工时消耗。前面板区域预留了光驱安装槽位、前置USB与音频接口的开孔位，同时设计了圆形电源按键的安装沉台，按键周边做了红色装饰条的嵌装槽，兼顾功能安装与外观辨识度；前面板下部的多道红色装饰槽并非单纯的造型设计，其开槽角度与内部进风风道走向匹配，能在不降低前面板结构强度的前提下，提升冷空气进入机箱内部的通流面积，辅助硬件散热。

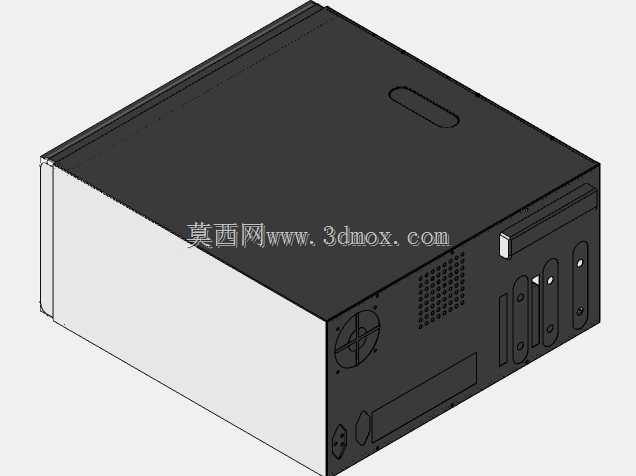

　　从安装边界与尺寸适配角度来看，这套钣金组件的整体外廓尺寸匹配标准ATX机箱的安装规范，内部空间预留了160mm高度以内的CPU风冷散热器安装空间，显卡长度支持到270mm以内的常规独立显卡安装，电源位适配标准ATX电源的安装尺寸，各钣金件的折弯圆角统一采用R1.5mm的工艺参数，既避免钣金锐边造成装配划伤，也能保证折弯处的结构强度不会因应力集中出现开裂。侧盖采用整张钣金折弯成型，边缘设计了翻边卡扣结构，与机箱主框架装配时不需要额外螺丝固定，方便用户后期打开侧盖进行硬件升级与清灰维护；后板区域预留了主板IO挡片的标准安装开孔、PCIe扩展卡的挡片固定位，以及电源散热风扇的出风网孔开孔位置，开孔边缘都做了卷边处理，防止安装时割伤线材。

　　在设计思路的落地层面，这套组件的钣金拆分充分考虑了常规钣金加工厂的加工能力，所有冲压孔位的孔径都不小于钣金板材厚度的1.2倍，折弯边的最小高度满足折弯机下模的最小加工要求，不需要开发特殊的冲压模具就能完成批量生产，有效控制了加工成本。各模块之间的装配公差控制在±0.2mm以内，既不会因为公差过小导致装配卡滞，也不会因为公差过大出现装配后壳体松动、异响的问题；壳体表面采用黑色哑光喷塑处理，既能提升钣金件的防锈耐腐蚀能力，也能避免表面反光造成的视觉干扰，前面板的装饰区域采用红色烤漆工艺，与黑色主体形成视觉区分，符合常规消费级台式机的外观审美需求。
