法兰式传感安装基座结构设计

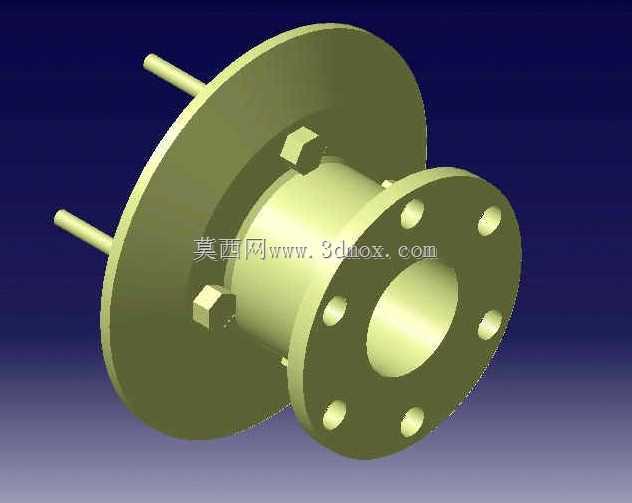

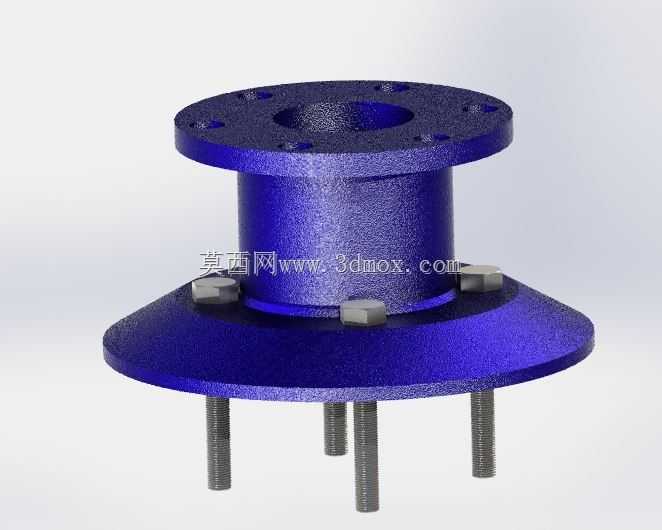

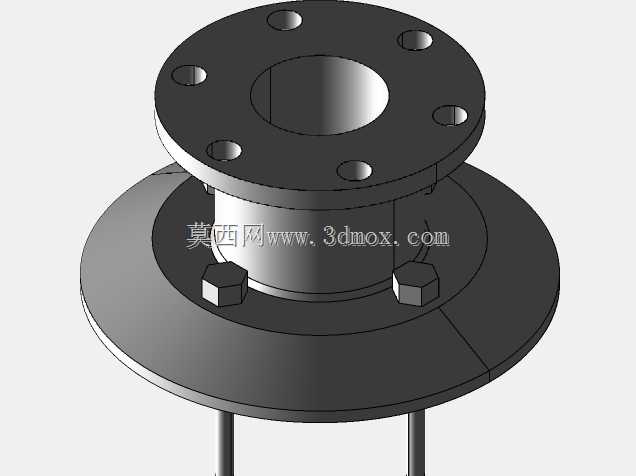

　　该结构为传感器配套的法兰式安装基座，主要应用于工业传感检测场景中，作为传感元件与被测设备之间的刚性连接载体，常见于流体管路参数监测、旋转设备振动检测、工业自动化工位信号采集等工况，承担固定传感单元、隔绝非目标方向干扰、保证检测基准稳定的作用。从结构设计来看，上部采用标准圆形法兰盘结构，盘面均匀分布多个螺栓过孔，可适配不同规格的传感单元安装，中心预留的通孔用于传感检测端的穿设或者信号线缆的引出，保证检测路径无遮挡。中部为等径圆柱支撑段，作为上下法兰之间的力传递结构，圆柱段的高度经过匹配计算，既可以预留足够的接线或者检测端伸入空间，也能避免过长导致的结构刚性不足，减少外部振动带来的检测误差。下部法兰盘直径大于上部法兰，

　　盘面设置的六角螺栓用于基座自身与被测设备的锁紧固定，下方伸出的多根螺柱可穿过被测设备的安装孔，配合螺母实现基座的快速装拆，无需在被测设备上加工复杂的螺纹孔，降低现场安装的加工要求。设计过程中优先考虑安装边界的适配性，下部法兰的外径覆盖常见的设备安装面尺寸，伸出螺柱的长度适配10-25mm厚度的设备安装板，可兼容多数工业设备的外壁安装需求。上部法兰的孔位排布参照通用传感元件的安装孔距标准，无需额外制作转接板即可直接安装市面主流的同规格传感单元。结构的受力路径经过优化，上部法兰承受的传感单元重量、检测过程中的侧向力通过中部圆柱段均匀传递到下部法兰，再通过周向分布的螺栓和螺柱分散到被测设备安装面，避免局部应力集中导致的基座变形。

　　表面做氧化处理的设计既可以提升结构的防锈能力，适配工业现场多油污、多湿度的使用环境，也能减少金属表面的信号反射，降低对部分光学、电磁类传感器的检测干扰。在实际选型使用时，可根据检测场景的安装空间调整中部圆柱段的高度，若安装空间局促可缩短支撑段长度，若需要避开设备表面的凸起结构可适当加高支撑段，上下法兰的孔位可根据具体匹配的传感型号做参数调整，螺柱的数量和直径可根据承载的传感单元重量做适配，保证安装后的整体同轴度，避免检测轴线偏移带来的测量误差。
