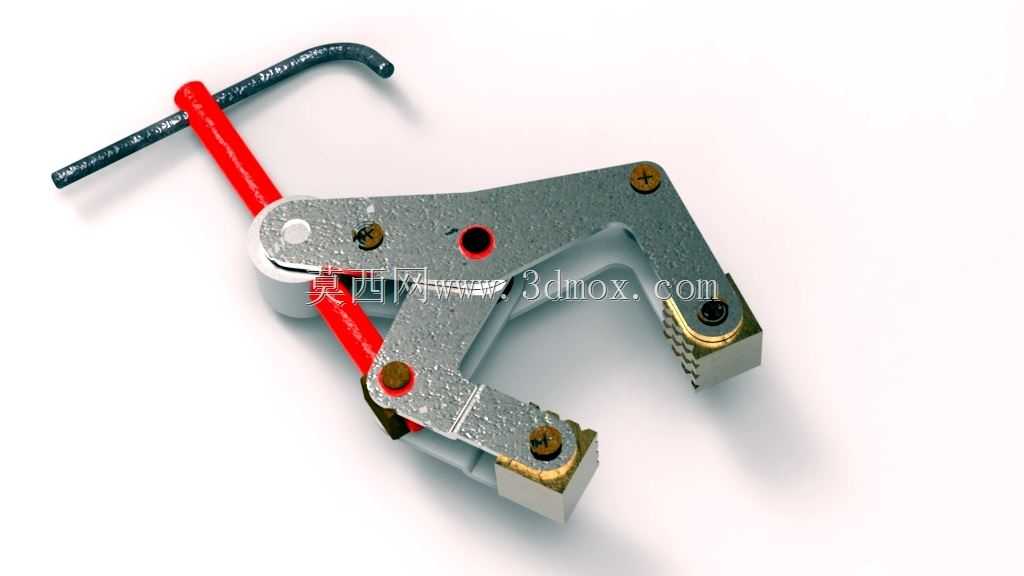

手动杠杆式快速夹紧工装结构设计

　　这款手动夹紧组件的结构设计，核心围绕小批量工件装夹场景的实操需求展开，在钳工工位、小型焊接工装台、简易装配工位上都能适配，不需要外接气源、电源，纯机械结构的特性让它在无动力配套的零散作业场景里实用性极强，比如维修现场的临时工件固定、单件试制时的工件定位，都能快速完成装夹动作。从功能逻辑上看，它采用杠杆增力的机械原理，通过长操作臂的力矩放大效应，操作人员只需要施加很小的扳动力，就能在夹头位置输出足够的夹紧力，避免了传统螺栓压紧需要反复拧动螺母的繁琐操作，单次夹紧、松脱的动作耗时能控制在一秒内，大幅提升零散工序的装夹效率。结构设计上，组件的铰接点都采用销轴铆接的配合方式，转动副预留了合理的间隙，既保证扳动过程无卡滞，

　　又不会因为间隙过大导致夹紧状态下出现工件窜动；夹头的压合面做了阶梯式的接触设计，能适配不同厚度的工件装夹需求，压合位置的接触面积经过核算，不会因为压强过大在软质工件表面留下压痕，同时也能保证夹紧后工件不会在加工受力时出现滑移。安装边界方面，整个组件的底座预留了两个螺栓固定孔，可以直接固定在工装台的T型槽上，也可以通过过渡连接板安装在非标工装的对应位置，整体外轮廓的垂直高度不超过操作臂抬起后的最大高度，水平方向的操作臂在完全打开状态下不会超出底座侧边过多，不会占用过多的工位操作空间，相邻布置多个同类型夹紧机构时也不会出现操作干涉。从设计思路上看，这款结构没有冗余的复杂零件，所有钣金件都可以通过常规的激光切割、折弯工序加工完成，

　　铰接销轴采用标准圆柱销即可，不需要定制特殊非标零件，加工成本低，后期维护也十分方便，转动副出现磨损后只需要更换对应销轴就能恢复原有精度，不需要整体报废更换。实际使用过程中，操作臂扳动到锁紧死点位置后，就算受到加工过程的振动影响，夹紧机构也不会自行松脱，只有操作人员主动反向扳动操作臂才能解锁，这种过死点锁紧的结构设计，完全规避了作业过程中夹具意外松脱导致的工件移位、加工报废甚至安全隐患，适配的工件夹紧厚度范围覆盖了常规小型零件的装夹需求，在小型零件的钻孔、打磨、焊接定位、装配压紧等工序里都能稳定发挥作用。
