三通法兰式止回阀结构三维设计

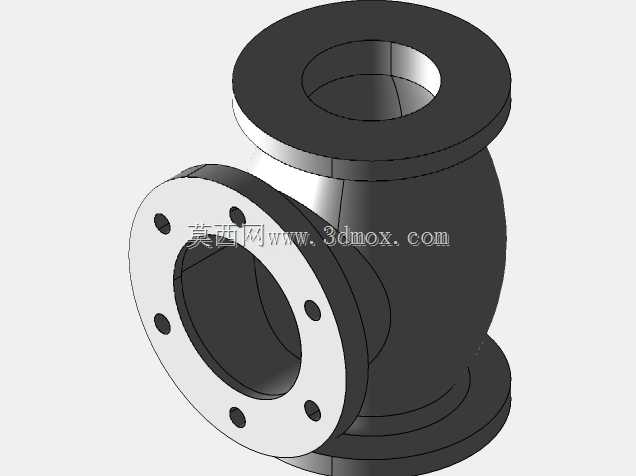

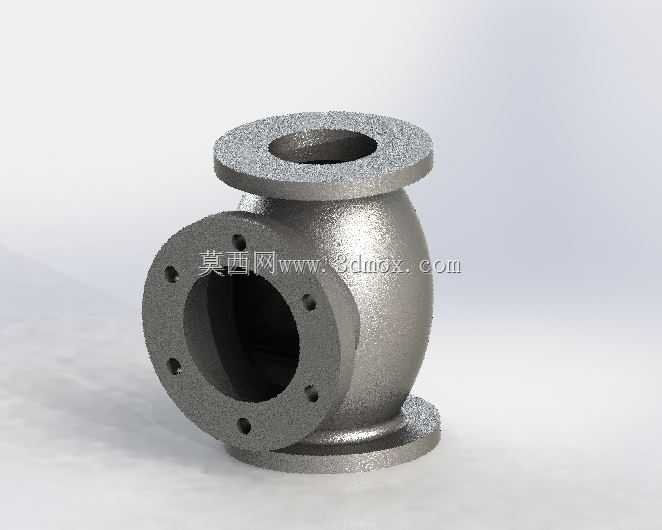

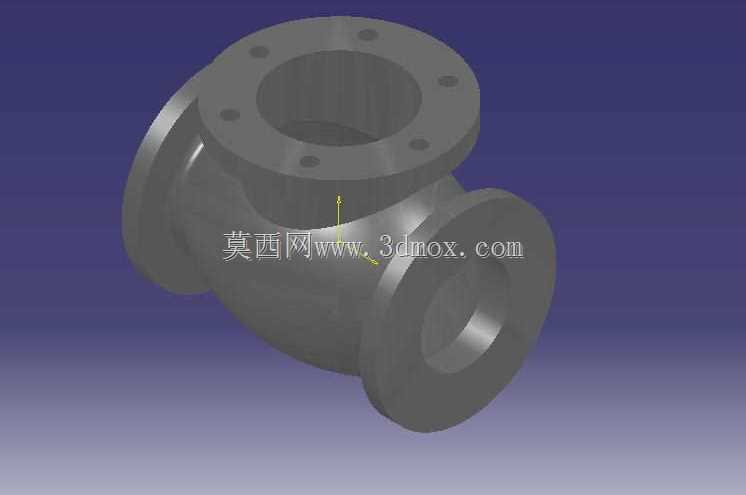

　　这款三通结构的止回阀部件，属于NRV系列止回装置的核心组成段，主要应用在工业流体输送管路的多向汇流节点，承担介质单向导通、反向截止的核心作用，避免管路内介质倒流引发的泵组叶轮反转、管路压力冲击、介质回流污染等工程问题，常见于化工流体输送、市政给排水、暖通循环水系统、油气输送支路等需要多向管路对接的工况场景。从结构设计逻辑来看，整体采用三通式腔体造型，三个接口均配置带螺栓孔的法兰连接端，法兰端面上均匀分布的螺栓孔位匹配对应压力等级的管路法兰安装标准，安装时可通过螺栓紧固配合密封垫片实现与相邻管路段的刚性密封连接，无需额外焊接适配，现场拆装维护便捷。腔体部分采用圆弧过渡的变径流线型设计，内部流道没有突兀的直角转折，

　　能够最大程度降低介质流经阀体时的局部阻力损失，减少湍流引发的管路振动与噪音，同时避免介质内杂质在腔体内的淤积卡滞。三个法兰端面的加工精度要求统一，端面平面度、螺栓孔位置度公差控制在管路安装的通用公差范围内，能够保证与对接法兰的贴合度，避免安装后出现密封面渗漏问题。在实际选型适配时，需要重点核对三个接口的法兰通径、螺栓孔分布圆直径、法兰厚度等安装边界尺寸，确保与现有管路的安装尺寸匹配，同时要确认腔体的流通能力匹配管路的设计流量，避免通径不足引发的管路压损过大。该部件作为止回阀的主体腔体部分，内部后续可适配对应的阀瓣、阀座、复位弹簧等组件，组装完成后可实现介质从指定方向流入时，阀瓣在介质压力作用下自动开启导通，当介质出现反向流动趋势时，

　　阀瓣在介质压力与复位件作用力下快速闭合，截断介质反向通路。建模过程中对法兰与腔体的连接过渡位置做了等壁厚处理，既保证了腔体的承压强度，又避免了局部壁厚过大带来的材料浪费与铸造缺陷风险，所有连接位置的圆角处理也符合铸造工艺的脱模要求，能够直接适配常规砂型铸造的生产工艺，无需额外做工艺补正调整。
