直列四缸发动机活塞曲柄连杆组件

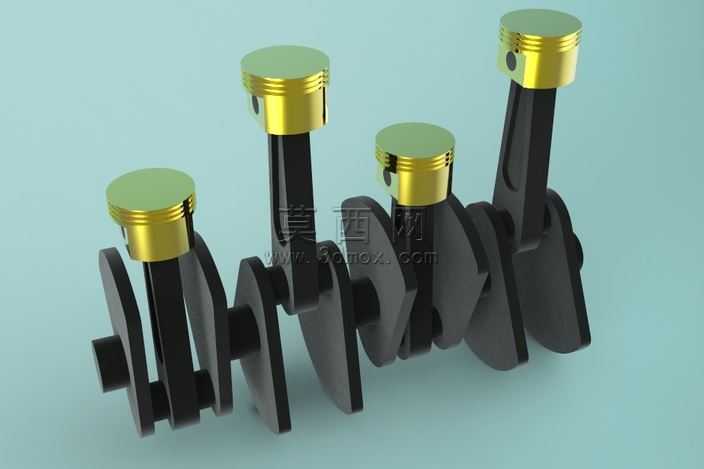

本作品为直列四缸内燃机核心动力传递组件的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的实际运动逻辑与尺寸配比，完整还原了活塞、活塞销、连杆、曲柄轴的装配关系与结构细节。建模阶段先以曲柄销回转中心为基准搭建运动骨架，确定各缸曲柄的错角相位为180度，匹配四缸发动机的做功顺序逻辑，保证后续运动仿真时组件运行无干涉。活塞部分采用分体式建模思路，分别构建活塞顶部燃烧室凹坑、环槽区域、裙部导向结构，环槽位置预留了气环、油环的装配间隙，活塞销孔处做了同轴度约束，保证活塞销可顺利装配并实现铰接转动。连杆部分区分大头端与小头端，大头端做了剖分结构设计，匹配曲柄销的装配需求，杆身采用工字形截面结构，还原实际零部件的轻量化与高强度设计特性，大小头端的铰接孔分别与活塞销、曲柄销做了同轴配合约束。曲柄轴部分按照四缸机的曲柄排布逻辑构建，各曲柄臂做了配重块结构，平衡往复运动产生的惯性力，主轴颈与曲柄销的过渡位置做了圆角处理，还原实际加工的应力释放结构。材质渲染阶段，活塞顶部与环槽区域赋予金色金属材质，模拟铝合金活塞的阳极氧化处理表层，连杆与曲柄轴赋予深灰黑色哑光金属材质，模拟锻钢部件的表面处理效果，背景采用浅青蓝色纯色背景，搭配柔和的漫反射打光，突出各部件的结构轮廓与装配层次。整体装配完成后可实现曲柄旋转带动连杆往复运动、推动活塞在气缸内做直线往复运动的完整动作仿真，清晰展示内燃机将活塞直线运动转化为曲轴旋转运动的核心工作原理，各部件的配合间隙、运动行程均参考民用小排量四缸发动机的实际参数设置，结构还原度高，可作为内燃机结构教学、动力系统原理演示的数字化参考模型。
