拉杆式液压油缸三维结构设计

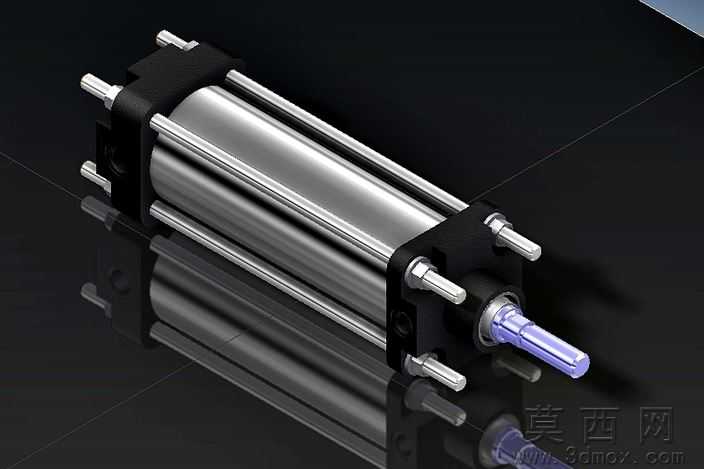

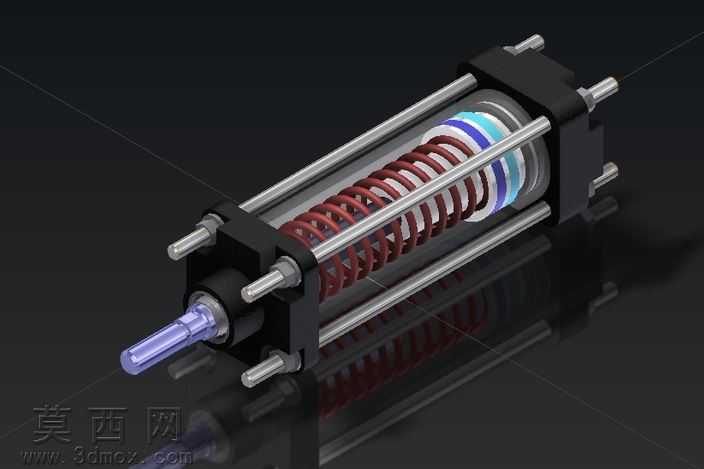

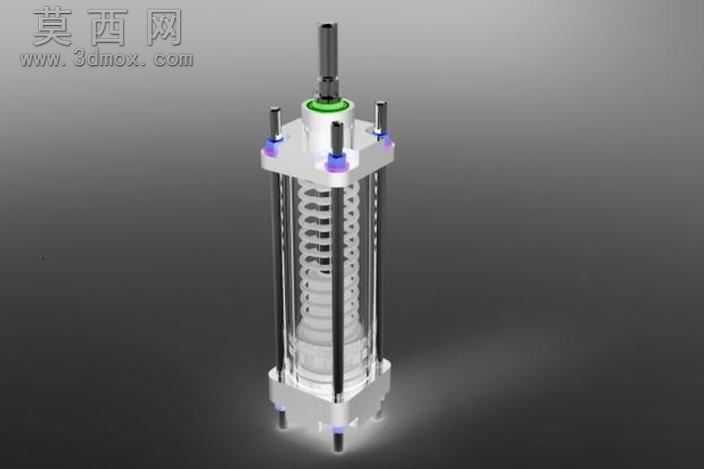

本作品为拉杆式液压油缸的三维参数化设计模型，整体采用轴向分层堆叠的结构布局，建模过程严格遵循液压元件的通用设计规范，对各组成部件的尺寸配合、装配关系进行了精准还原。模型从下到上依次构建了下端盖、缸筒、活塞组件、上端盖、导向套、伸出杆以及周向均匀分布的四根锁紧拉杆，各零件间的装配约束完全符合实际生产中的装配逻辑，可直接用于装配干涉校验、运动仿真验证等工程场景。建模阶段对细节特征进行了精细化处理：下端盖设置了对应拉杆的安装沉孔与定位止口，保证缸筒与端盖的同轴度要求；缸筒内壁做了光滑面处理，模拟实际加工后的珩磨表面精度；活塞部分还原了密封槽的结构特征，预留了密封圈的安装空间，能够直观展示活塞与缸筒间的密封配合逻辑；上端盖集成了导向套结构，对活塞杆的伸出运动起到导向支撑作用，同时还原了端盖上的防尘圈安装位，符合液压油缸的实际防护设计要求；四根拉杆沿缸筒周向均匀排布，两端分别与上下端盖通过螺母锁紧，清晰展示了拉杆式油缸的预紧锁紧结构原理。材质渲染方面，针对不同部件的实际应用材质做了区分设置：缸筒与端盖主体采用金属银白哑光质感，模拟碳钢加工后的表面状态；活塞杆部分做了亮面金属镀铬效果处理，突出其表面高精度加工的特性；拉杆与锁紧螺母采用深灰金属质感，区分于主体结构；密封部位采用彩色半透明材质，直观标识出密封件的安装位置与形态；整体渲染采用柔和的工业灰背景，搭配定向打光突出模型的结构层次感，各部件的轮廓与装配关系清晰可辨。设计思路上，该模型以通用型拉杆液压油缸为原型，在保证结构完整性的前提下做了适度简化，省略了非核心的外部油口、铭牌等细节，重点突出油缸内部的核心传动结构与装配关系，既能够满足液压原理教学演示的需求，也可作为液压系统设计时的元件参考模型，帮助设计人员快速理解拉杆油缸的结构组成，辅助完成液压回路的布局设计与元件选型工作。
