双叉耳式铰接连接关节结构设计

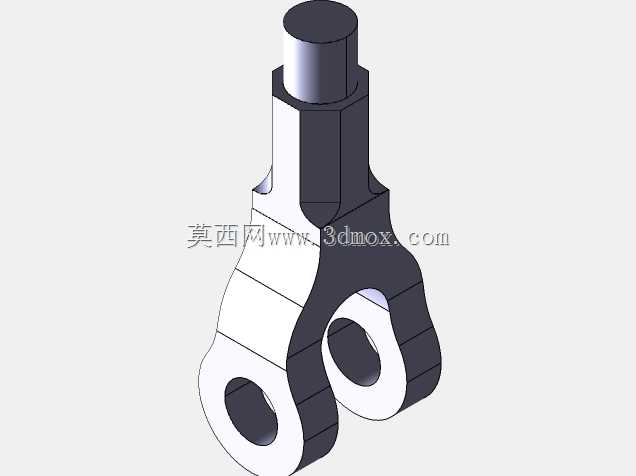

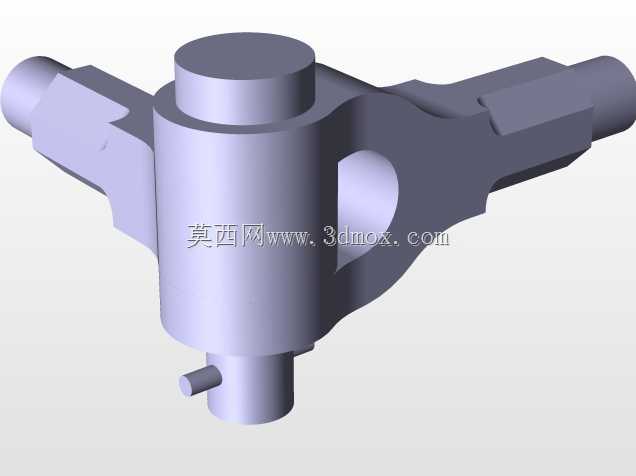

　　该铰接关节结构多用于需要实现小角度相对摆动的机械传动链路中，常见于工业自动化设备的连杆传动端、农业机械的执行机构连接位、传感检测装置的活动安装支架等场景，核心作用是在两个刚性构件之间传递轴向拉压载荷的同时，允许构件围绕铰接销轴产生限定角度的相对转动，抵消装配过程中产生的位置偏差，避免刚性连接带来的应力集中问题。从结构设计来看，整体采用上端圆柱轴段加下端双叉耳的布局，上端圆柱轴段为主要的外接安装位，可直接插入对应构件的安装孔内，依靠轴肩实现轴向定位，轴段表面预留的平面结构可配合紧定螺钉实现周向锁止，防止工作过程中连接部位出现相对转动松脱。下端双叉耳为对称布局，两个耳片上开设同轴的铰接销轴孔，孔位加工时严格控制同轴度公差，

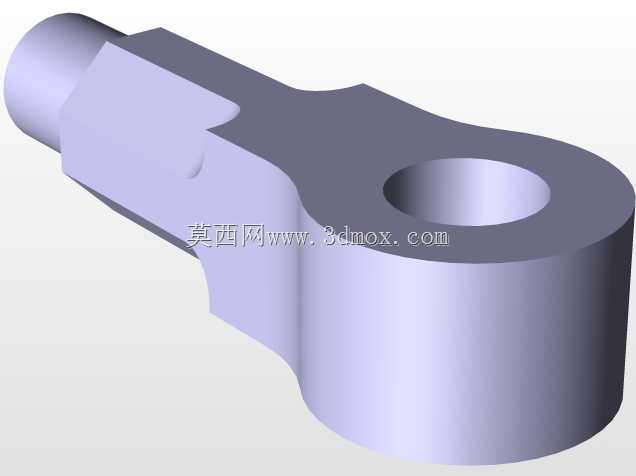

　　避免销轴装入后出现卡滞、偏磨的问题；耳片与上端轴段的过渡区域采用大圆弧过渡结构，有效降低应力集中系数，在承受冲击载荷时可分散应力传递路径，避免过渡位置出现断裂失效。设计过程中针对安装边界做了多维度考量，上端圆柱轴段的直径与配套安装孔采用基孔制间隙配合，保证装配时可顺利插入，同时控制配合间隙在合理范围，避免工作过程中出现过大的径向窜动；双叉耳的开档尺寸经过匹配计算，可适配对应厚度的外接连杆接头，耳片外侧与轴段主体的外轮廓做平滑过渡，不会与周边构件产生运动干涉。铰接销轴孔的内径尺寸与标准圆柱销轴适配，装配时可直接选用标准件完成铰接连接，无需额外定制非标销轴，降低后期维护更换的成本。整体结构的外形轮廓规整，无复杂的异形曲面，

　　加工时可通过常规的铣削、钻削工序完成，适合批量生产；双叉耳的厚度经过载荷校核，在额定拉压载荷下不会出现塑性变形，铰接部位的转动阻力经过结构优化，无额外的阻尼结构，可实现灵活的无卡滞摆动，适配需要频繁往复摆动的传动工况。在传感检测装置的应用场景中，该关节可作为传感器的活动安装连接头，补偿设备运行过程中产生的微小位移，避免传感器承受额外的附加载荷，保证检测数据的准确性；在连杆传动机构中，该关节可作为连杆端部的连接头，将动力传递至末端执行件，同时适配传动过程中的角度变化，保证整个传动链路运行顺畅。
