小型自动配料售货装置结构设计

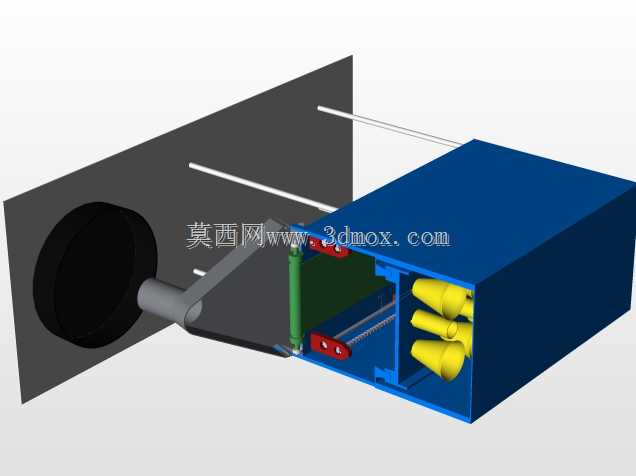

　　这款小型配料售货装置主要面向零散小规格配料、耗材类物品的自助取用场景，常见于工业车间工位旁的工具耗材配发、餐饮后场小份配料定量发放、公共区域零散小商品自助售卖等场景，替代传统人工值守配发的模式，降低零散物品管理的人力成本。从结构设计来看，装置采用封闭式柜体作为主体承载结构，柜体一侧设置带锁止结构的开合门，用于内部货品的补充装填与机构维护，柜门与柜体之间采用滑动导向杆配合定位，开合过程无卡滞，关闭后可通过侧边的锁止件实现固定，避免非授权开启。柜体内部设置分层货品容纳腔，针对锥形、柱形等小规格包装货品设计了倾斜式货道，依靠货品自身重力实现自动补位，无需额外设置货道推送动力组件，简化了整体传动结构。货道末端设置可控式出料挡件，

　　配合触发信号实现单份货品的精准放行，出料口衔接倾斜导料槽，货品落下后可顺着导料槽滑至取货位，避免货品卡滞或掉落冲击。装置的驱动部分采用小型直线执行组件，安装于柜体侧部的预留安装位，执行件的动作行程经过精准核算，单次动作仅放行单份货品，不会出现多出货品的情况，执行组件与柜体之间采用快拆式固定结构，后期维护更换时无需拆解整个柜体框架。从安装边界来看，装置整体采用紧凑型布局，柜体外形适配墙面挂装或台面放置两种安装方式，背部预留标准挂装孔位，底部设置防滑支撑垫，无需额外定制安装支架即可完成部署。柜体内部的走线全部沿侧边的走线槽布置，避免传动动作过程中剐蹭线路，所有运动部件的活动范围内均无冗余结构干涉，装配时可按照模块化顺序依次完成货道组件、

　　驱动组件、柜门组件的拼装，各模块之间的连接孔位全部做了对位设计，降低装配调试的难度。设计过程中针对货品卡滞的常见问题做了结构优化，货道内壁做了顺滑过渡处理，导料槽的倾斜角度经过反复验证，可适配不同尺寸的小规格包装货品，无需针对单种货品调整货道尺寸，兼顾了通用性与运行稳定性。
