钢管桁架式卡丁车车架结构设计

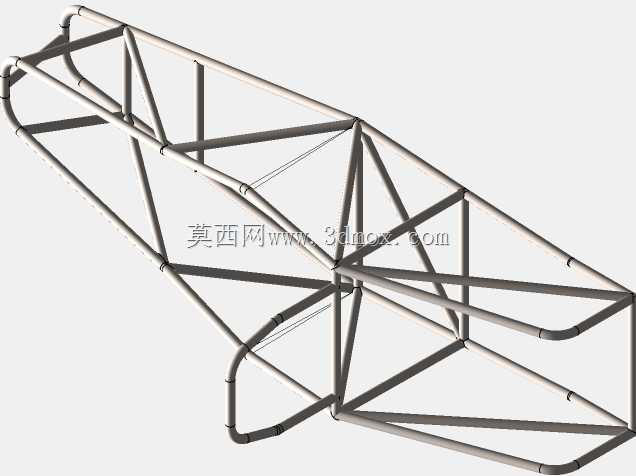

　　这套钢管桁架式卡丁车车架，是小型竞速娱乐类卡丁车的核心承载基体，日常应用场景覆盖户外休闲卡丁车场、青少年卡丁车培训、业余竞速赛事以及景区观光代步卡丁车的配套底盘承载，是卡丁车所有功能部件的安装基础。整个车架采用圆形薄壁钢管拼接焊接成型，整体为空间桁架结构，没有采用冲压钣金拼接的方案，核心设计思路是通过三角形稳定结构分散行驶过程中的各类载荷，在控制整体自重的前提下保证足够的扭转刚度与抗弯强度，避免激烈驾驶时车架出现形变影响操控精度。从结构布局来看，车架前段预留了转向机构、前悬挂以及前轮轮边组件的安装点位，管架的弯折弧度完全避让前轮转向的最大转角边界，不会出现转向过程中轮胎与车架剐蹭的问题；中段区域是驾驶舱位置，

　　两侧的管架高度刚好构成座舱的侧边防撞结构，底部的横向钢管预留了座椅安装、制动踏板总成、油门踏板总成的固定孔位，安装边界完全适配常规卡丁车的可调式座椅行程，能够覆盖不同身高驾驶者的坐姿调整需求；后段区域为动力总成、后轴、传动系统以及后轮悬挂的安装位，尾部的桁架结构做了加强斜撑布置，能够承受动力输出时的反向扭矩以及后轮跳动带来的冲击载荷。整个车架的外形尺寸完全符合娱乐级卡丁车的通用边界，轴距控制在适配小型赛道的合理范围，轮距的安装点位预留了调整余量，可根据不同场地的抓地力条件调整轮距参数。设计过程中所有钢管的连接节点都做了相贯线切口处理，保证焊接时管材之间能够完全贴合，减少焊接应力集中的问题，

　　关键受力位置的斜撑布置完全避开了后期部件安装的干涉区域，比如油箱安装位、电瓶固定位、防撞缓冲件安装位都在桁架结构中预留了足够的安装空间，不需要后期对主承力管进行切割修改。这类桁架式车架相比钣金一体式车架，维修便利性更高，出现碰撞损伤后可以单独更换变形的钢管段，不需要整体更换车架，同时自重更轻，能够有效降低整车整备质量，提升动力响应速度，在非铺装路面的小型越野卡丁车场景下，也能通过自身的结构形变吸收部分路面冲击，提升行驶的稳定性。
