带键槽凸台法兰式联轴器结构

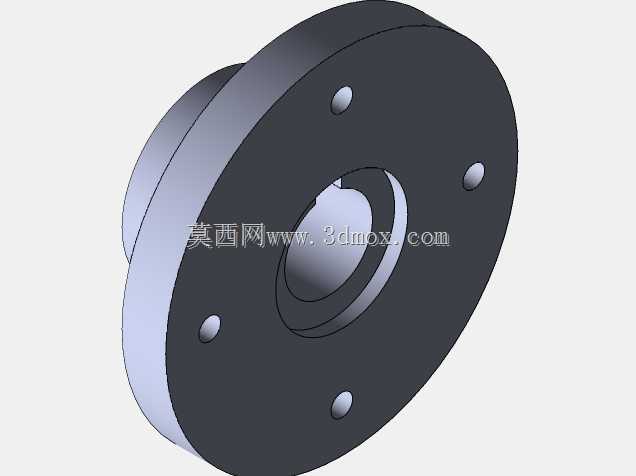

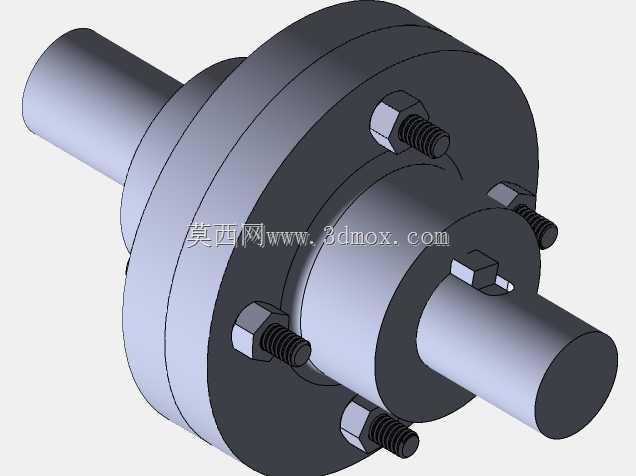

　　这类带凸台的法兰式耦合结构，核心作用是实现两根轴端的刚性连接，在输送线驱动单元、小型减速机输出端、精密仪器传动模组中应用十分普遍，相比套筒式联轴器，它的对中容错空间更大，装拆时无需挪动两端的动力或负载设备，只需拆开法兰端面的连接螺栓即可完成维护作业。从结构设计来看，该法兰盘一侧设置带内孔的凸台，内孔加工有标准平键键槽，装配时键槽与轴端的平键配合，可传递额定工作扭矩，避免轴与法兰内孔出现相对转动；法兰盘端面上均匀分布4个通孔，用于穿装连接螺栓，两个配对法兰的端面贴合后，通过螺栓预紧力产生的摩擦力，配合轴端键槽的扭矩传递，可实现两根同轴轴的同步转动，能适配中等转速、中等载荷的传动场景。设计时首先要匹配所连接轴的轴径确定内孔尺寸，

　　键槽的宽度、深度需符合对应轴径的平键标准，避免键连接出现应力集中导致的键槽崩裂；法兰盘的外径要根据传递的额定扭矩计算螺栓分布圆直径，确保螺栓受剪强度满足工况要求，凸台的高度要覆盖轴端的配合长度，保证轴与法兰内孔的配合接触面积足够，避免运行中出现轴孔晃动。安装边界方面，法兰凸台的外径要小于端面上螺栓的分布圆直径，保证螺栓安装时扳手有足够的操作空间，法兰整体厚度要结合轴端的锁紧方式确定，若采用轴端挡圈锁紧，需在凸台内孔端面预留挡圈安装槽；装配时要先清理两端法兰贴合面的毛刺与杂物，保证端面贴合度，螺栓要按对角顺序逐步拧紧，避免法兰端面出现偏斜导致轴系运转时产生附加径向载荷。这类结构在传动系统中还能起到一定的过载保护作用，

　　当载荷超过螺栓的抗剪强度时，连接螺栓会被剪断，避免动力端或负载端的核心零部件被损坏，日常维护时只需定期检查螺栓的预紧力，查看法兰贴合面是否有相对滑移的痕迹即可，无需复杂的润滑保养，适配很多对维护便捷性要求较高的工业传动场景。
