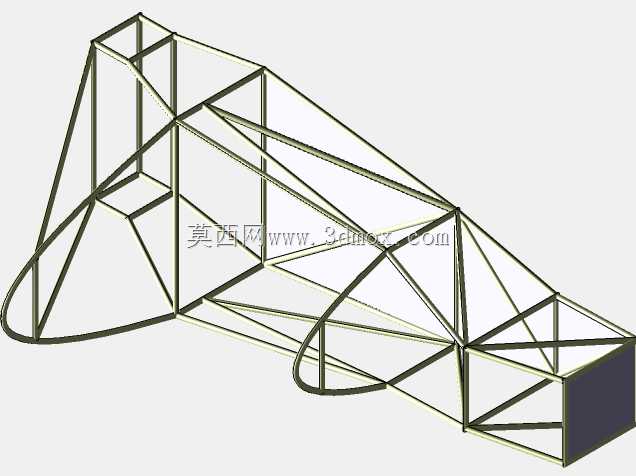

FSAE赛事巴哈赛车钢管桁架底盘结构

　　该桁架式底盘结构针对大学生方程式系列赛事的越野、场地竞速场景开发，核心承载整车动力总成、悬架系统、转向机构与车手座舱的全部载荷，是巴哈类越野赛车的核心承载基体。设计阶段优先考虑非铺装路面行驶时的交变冲击载荷传递路径，采用空间钢管桁架的拓扑形式，将前悬安装点、动力总成固定位、后悬连接支座、防滚笼主体结构整合为一体化焊接总成，避免多段拼接带来的应力集中问题。从结构布局来看，前部桁架预留了足够的碰撞吸能溃缩空间，主环与前环的斜撑排布完全匹配赛事规则对防滚结构的刚度要求，侧边防撞横杆的高度刚好覆盖车手躯干侧面的防护范围，下部纵梁的弯折弧度兼顾了离地间隙要求与前部碰撞时的力流导向。底盘的安装边界经过多轮迭代校核，前部悬架上摆臂、

　　下摆臂的安装点同轴度公差控制在0.2mm以内，避免硬点偏差导致的四轮定位参数失准；中部动力舱的安装位预留了发动机、CVT变速器的拆装操作空间，周边斜撑的排布避开了进排气线路、制动油管的走线路径，减少后期装配时的管线干涉问题；后部桁架直接集成了后差速器的安装支座，支座附近的管材采用加厚规格，抵消大扭矩输出时的局部形变。设计过程中针对不同工况做了载荷仿真验证，包括单侧车轮过凸台的冲击工况、紧急制动时的纵向载荷工况、高速过弯时的侧向载荷工况，通过调整斜撑的角度与管材规格，在保证整体扭转刚度满足赛事要求的前提下，尽可能削减非承载区域的管材重量，实现整备质量的优化。座舱区域的桁架开口尺寸适配常规赛车座椅的安装尺寸，

　　安全带固定点的位置经过人机工程校核，保证车手佩戴四点式安全带后肩部、腰部的固定角度符合安全规范，底部的横向撑杆排布预留了踏板总成、方向盘转向柱的安装空间，不会出现车手操作时腿部与桁架干涉的问题。整个桁架结构的管材连接节点全部采用相贯线切割处理，焊接坡口预留量匹配薄壁钢管的焊接工艺要求，减少焊接变形对整体尺寸精度的影响，所有外露的管材端部都做了圆弧收口处理，避免装配维护时的尖锐边角划伤操作人员。
