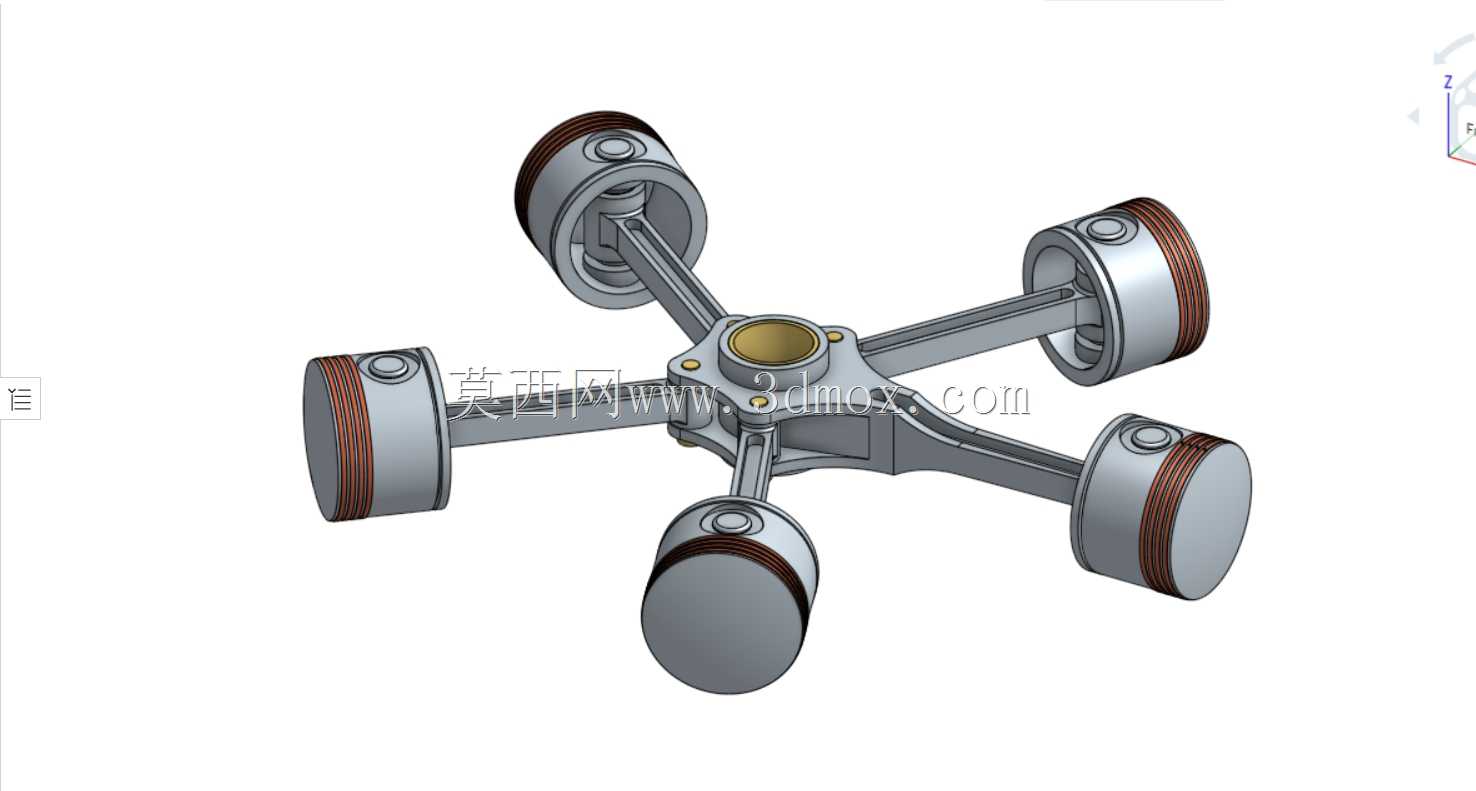

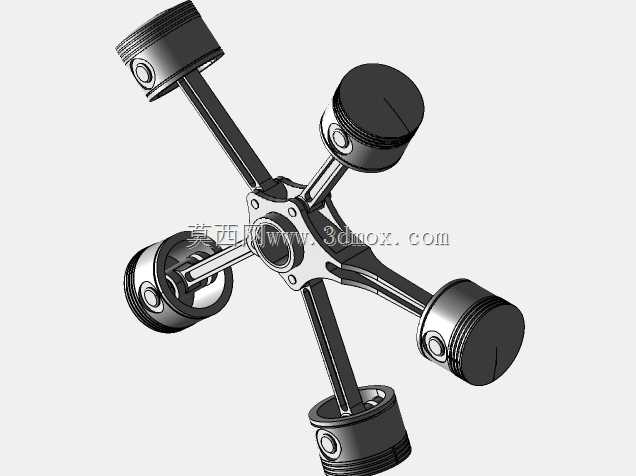

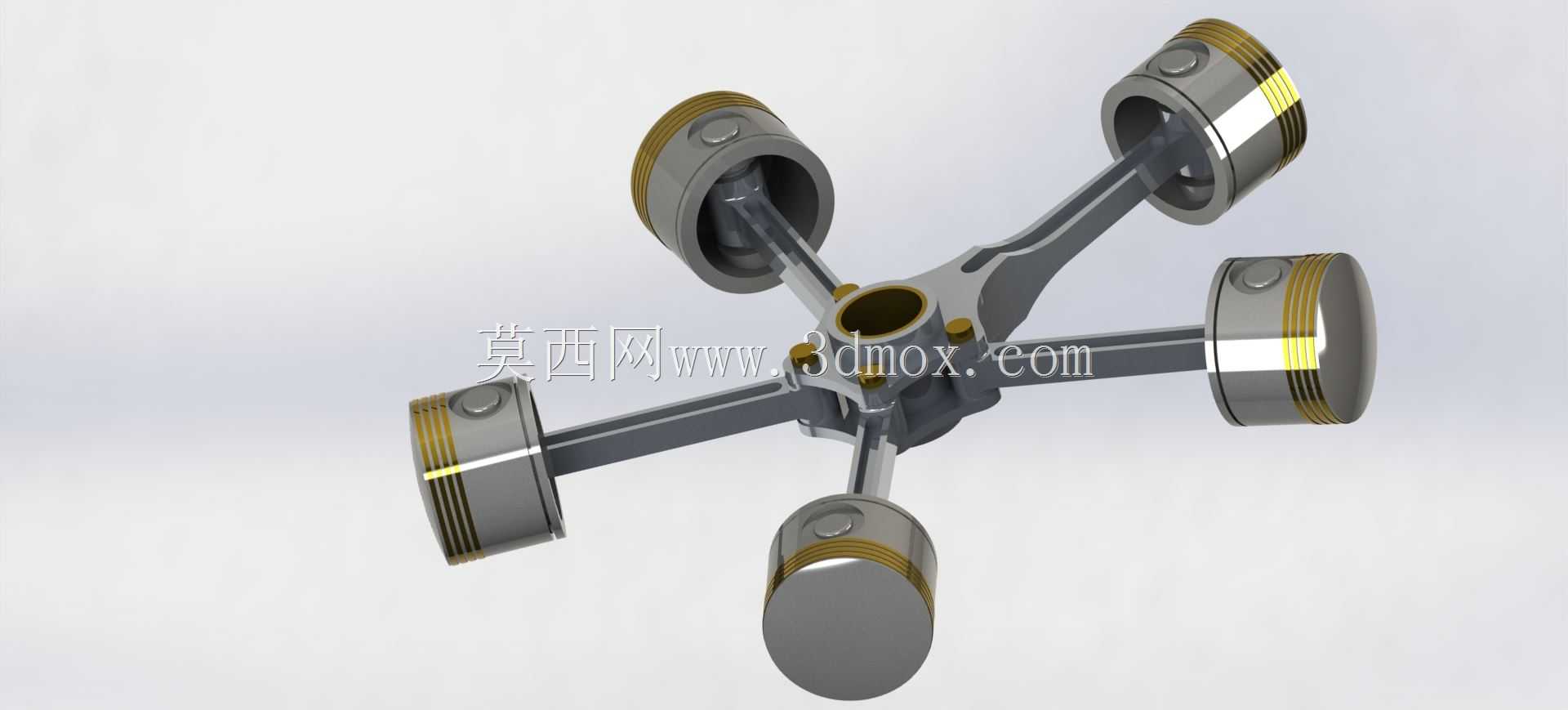

星型布局活塞连杆组径向动力装置

　　这套径向排布的活塞连杆动力结构，核心采用多缸周向均布的星型布局，所有活塞的连杆共同铰接在中心曲柄销上，和直列、V型动力结构的排布逻辑完全不同，能在极小的轴向空间内集成更多做功缸体，大幅压缩动力单元的整体轴向尺寸，早年在低功率轻型通航飞机上应用极广，不少小型运动类飞行器、早期航空试验平台都采用这类结构作为核心动力源，部分小型固定翼航模、轻型特种作业无人机的动力单元也会参考这类结构的设计逻辑做轻量化适配。从结构设计逻辑来看，周向均布的缸体让整套动力单元的质心完全落在中心曲柄轴线上，运转时的往复惯性力可以通过缸体的对称布局实现部分自平衡，不需要额外加装体积庞大的平衡轴结构，能进一步降低动力单元的自重占比，提升功重比表现。

　　建模过程中需要重点关注每个活塞的行程一致性，所有连杆的中心距、活塞销孔与曲柄销孔的同轴度公差需要严格控制，避免不同缸体的活塞运动相位出现偏差，导致运转时出现卡滞、异常磨损的问题。活塞环槽的位置、活塞销的安装座厚度都参考了小排量航空动力的通用设计参数，活塞裙部预留了足够的导向长度，保证往复运动时的侧向支撑稳定性，不会因为缸体径向排布出现偏磨问题。中心曲柄的油道布局做了简化适配，周向布置的润滑油孔可以在曲柄旋转时依靠离心力将润滑油输送到每个连杆的铰接位置，保证高转速运转时的铰接部位润滑充分。安装边界方面，整套结构的安装基准面设置在中心曲轴的后端法兰位置，法兰上的连接孔采用周向均布设计，适配通用的小排量航空动力安装支架尺寸，

　　外围缸体的最大回转半径控制在紧凑范围内，不会和轻型飞机的机头整流罩、航模的机身前端结构发生干涉，进气接口、排气接口的位置都预留了标准化的连接余量，方便后续对接进排气系统的附属管路。这类结构相比同排量的直列动力单元，曲轴的长度可以缩短60%以上，整体结构的刚性更好，运转时的曲轴挠曲变形量更小，适合在对轴向尺寸有严格限制的动力场景中使用，不少小型应急动力单元、便携作业设备的动力源也会借鉴这类径向排布的设计思路，在有限空间内实现足够的动力输出。
