高精度斜齿传动齿轮工业结构设计

　　这款斜齿轮的设计核心围绕平行轴间的动力传输场景展开，区别于直齿圆柱齿轮的瞬时线接触啮合特性，斜齿的齿向螺旋角设计让轮齿进入与退出啮合的过程呈渐进式，能有效降低传动过程中的冲击、振动与运行噪音，在中高速重载的传动工况下适配性更强。在实际工程应用中，这类齿轮常被布置在减速机、变速器、机床主轴传动箱、输送线驱动单元等需要稳定扭矩传递的结构中，可承担恒定负载与一定程度的变载荷冲击，相比同模数同齿宽的直齿轮，其重合度更大，单齿承受的载荷更低，整体传动平稳性与使用寿命都有明显提升。

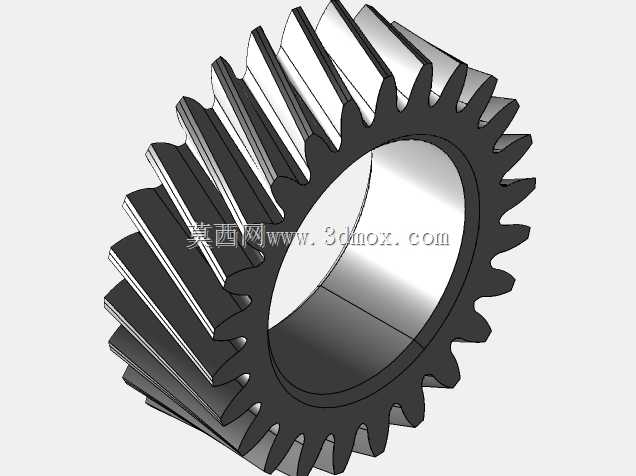

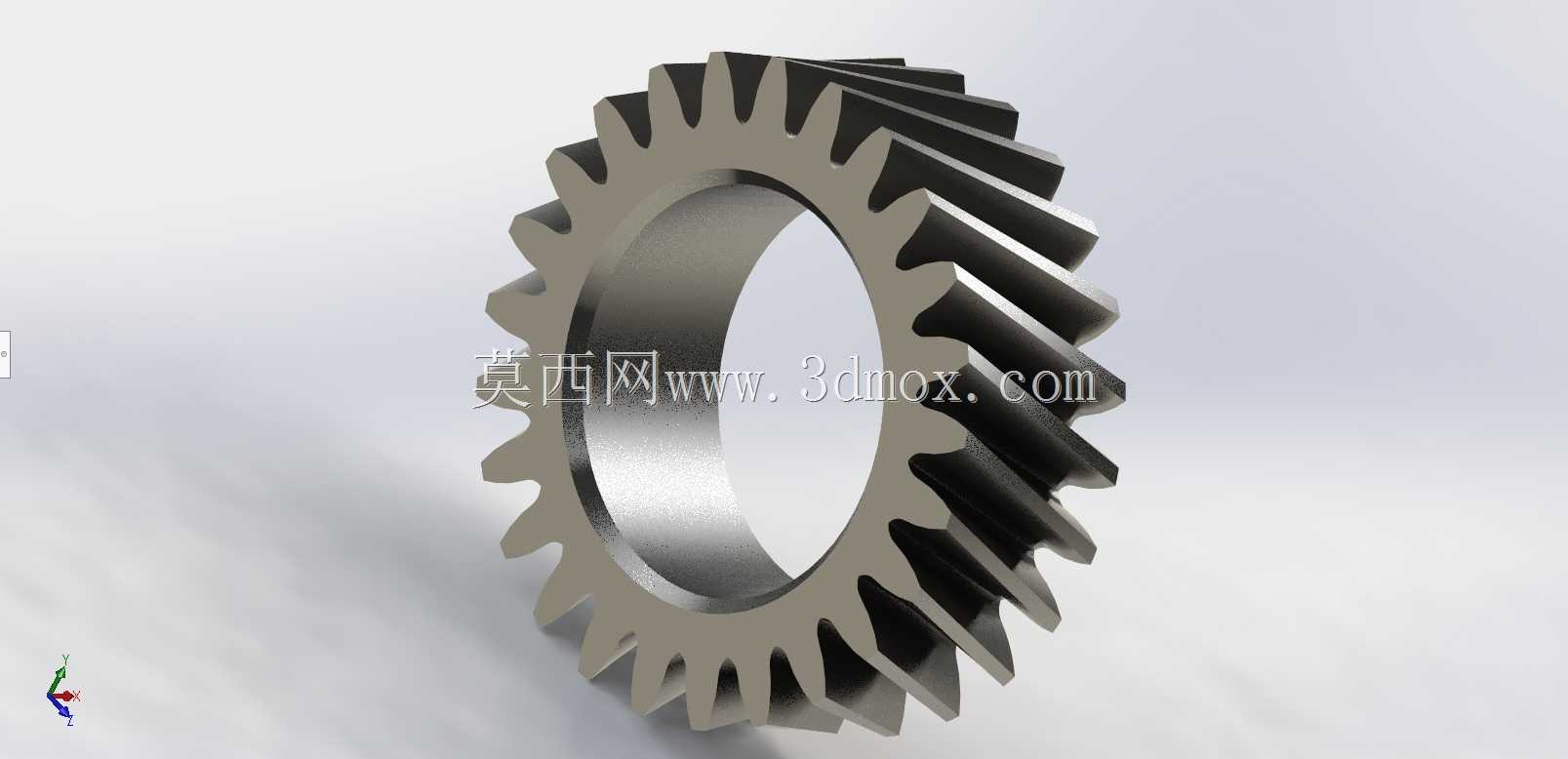

　　从设计思路来看，建模过程中首先确定了基准端面的渐开线齿廓参数，依据传动比要求匹配对应齿数，再结合预设的螺旋角完成齿向的螺旋扫掠成型，齿根部分做了标准的圆角过渡处理，避免热处理与承载过程中出现应力集中导致的断齿风险。齿轮内孔为光滑圆柱安装面，可通过平键与传动轴实现周向固定，配合轴肩与锁紧挡圈完成轴向定位，安装边界需要预留足够的轴向窜动间隙，同时要匹配啮合齿轮的中心距公差，保证齿侧间隙处于合理区间，既避免卡滞又能补偿热胀冷缩带来的尺寸变化。

　　外形尺寸方面，齿顶圆、分度圆与齿根圆的参数严格遵循渐开线圆柱齿轮的标准规范，齿宽尺寸结合额定传递扭矩核算确定，既保证足够的啮合接触面积，又避免齿宽过大导致的载荷沿齿向分布不均问题。轮齿的螺旋角选取兼顾了轴向力与传动平稳性的平衡，实际装配时需要配对使用的斜齿轮螺旋角大小相等、方向相反，同时要配套选用可承受轴向载荷的轴承，抵消啮合过程中产生的轴向分力，保障整套传动机构的运行可靠性。这类齿轮在电力传输链路中作为核心传动部件，可有效将动力源的转速与扭矩转换为执行端需要的参数，在各类工业传动场景中有着极高的应用占比。
