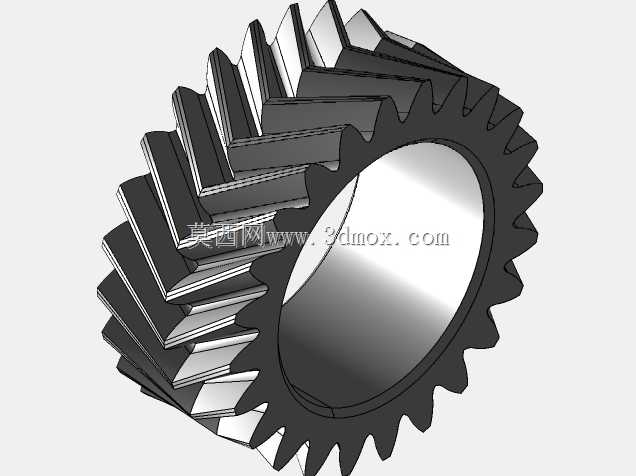

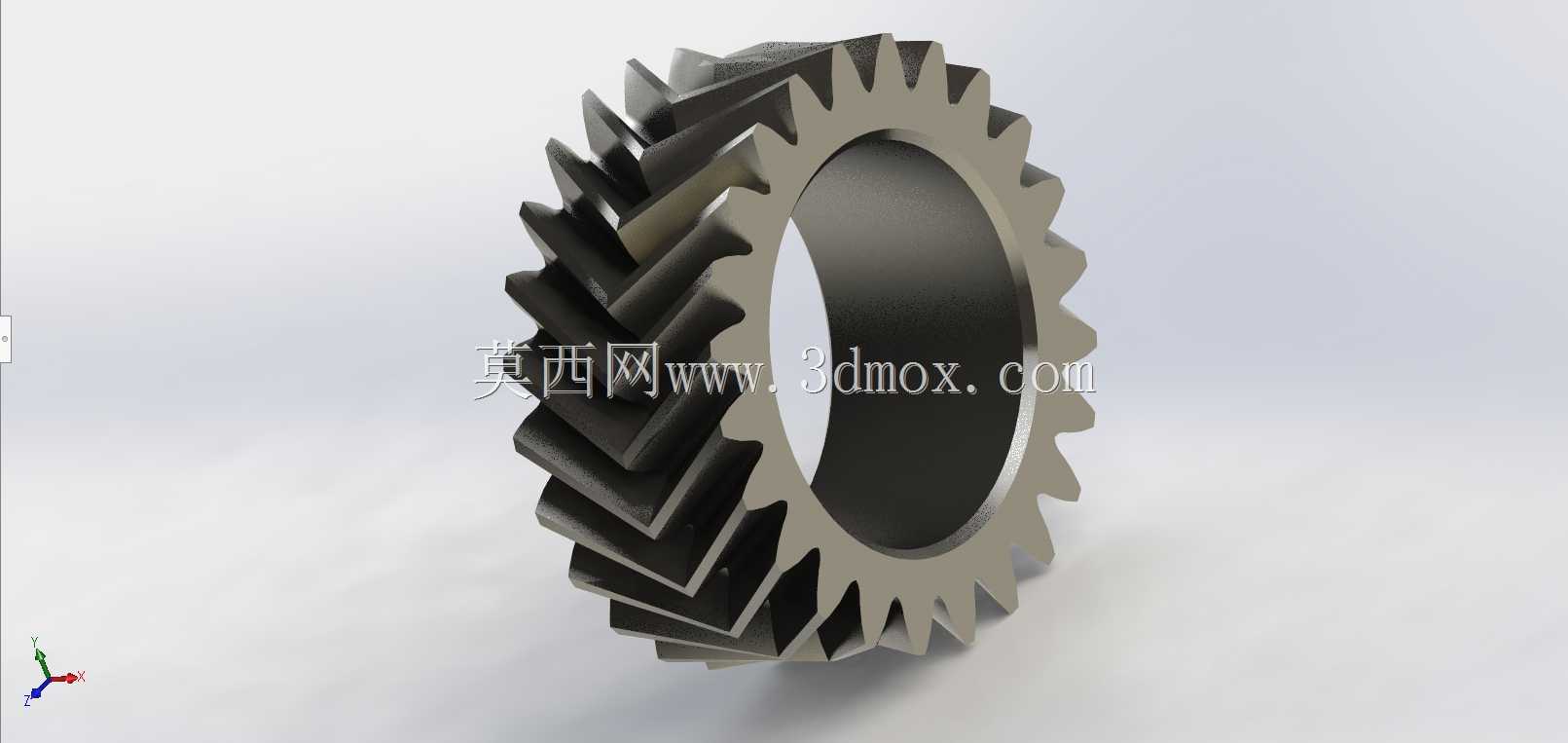

高精度人字形传动齿轮结构设计

　　在重载动力传输场景中，人字齿轮的应用始终占据核心位置，这类齿轮通过左右对称的斜齿旋向设计，抵消了单斜齿轮传动时产生的轴向力，从结构根源上解决了斜齿传动需要额外配置止推轴承承受轴向载荷的问题，尤其适合矿山设备、大型轧机、船舶主传动系统这类需要传递大扭矩、连续长时间运行的工况。从实际安装边界来看，该齿轮采用内孔定位的安装方式，内孔加工精度需匹配对应传动轴的h6级公差，齿顶圆与安装箱体的内壁间隙需控制在3-5mm，避免运行过程中热胀导致齿顶与箱体发生剐蹭，齿宽方向的对称度公差需控制在0.02mm以内，保证左右两排轮齿的啮合受力均匀，避免出现偏载导致的齿面磨损加剧。设计这类齿轮时，首先要确定的是法向模数与螺旋角参数，

　　通常螺旋角选取25°-30°区间，这个角度区间既能保证足够的轮齿重合度，让传动过程更平稳，又不会因为螺旋角过大导致加工难度陡增，轮齿的齿向修形量需要根据实际承载后的轴系变形量来计算，在额定扭矩下，轮齿啮合的接触斑点需覆盖齿面的70%以上，且接触区域集中在齿面中部，避免边缘接触引发的点蚀失效。和直齿轮相比，人字齿轮的啮合过程是渐进式的，轮齿从齿端开始逐步进入啮合，再逐步退出，不会出现直齿轮传动时的整齿突然啮入啮出的冲击，因此传动噪音更低，承载能力比同模数同齿宽的直齿轮高出40%左右，在高速重载的传动场景中优势十分明显。实际选型应用时，需要注意这类齿轮的轴向定位不能采用过定位结构，通常一端采用定位轴承限制轴向窜动，另一端采用游动支撑，

　　避免加工误差导致的左右齿受力不均，同时润滑方式优先选用喷油润滑，在齿轮啮合点的上方设置喷油嘴，保证润滑油能够充分进入啮合面，带走啮合产生的热量与磨屑，延长齿轮的使用寿命。建模过程中，轮齿的渐开线齿形需要严格按照展成法原理生成，齿根过渡圆角的参数不能随意简化，圆角半径通常取0.38倍模数，这个参数直接影响齿根的弯曲疲劳强度，若圆角过小，会在齿根处产生严重的应力集中，大幅降低齿轮的抗冲击能力，内孔的键槽尺寸需要匹配对应轴的键连接标准，键槽的对称度公差需控制在0.015mm以内，保证扭矩传递过程中键的受力均匀。
