分体直连式电动鼓风机结构三维数模

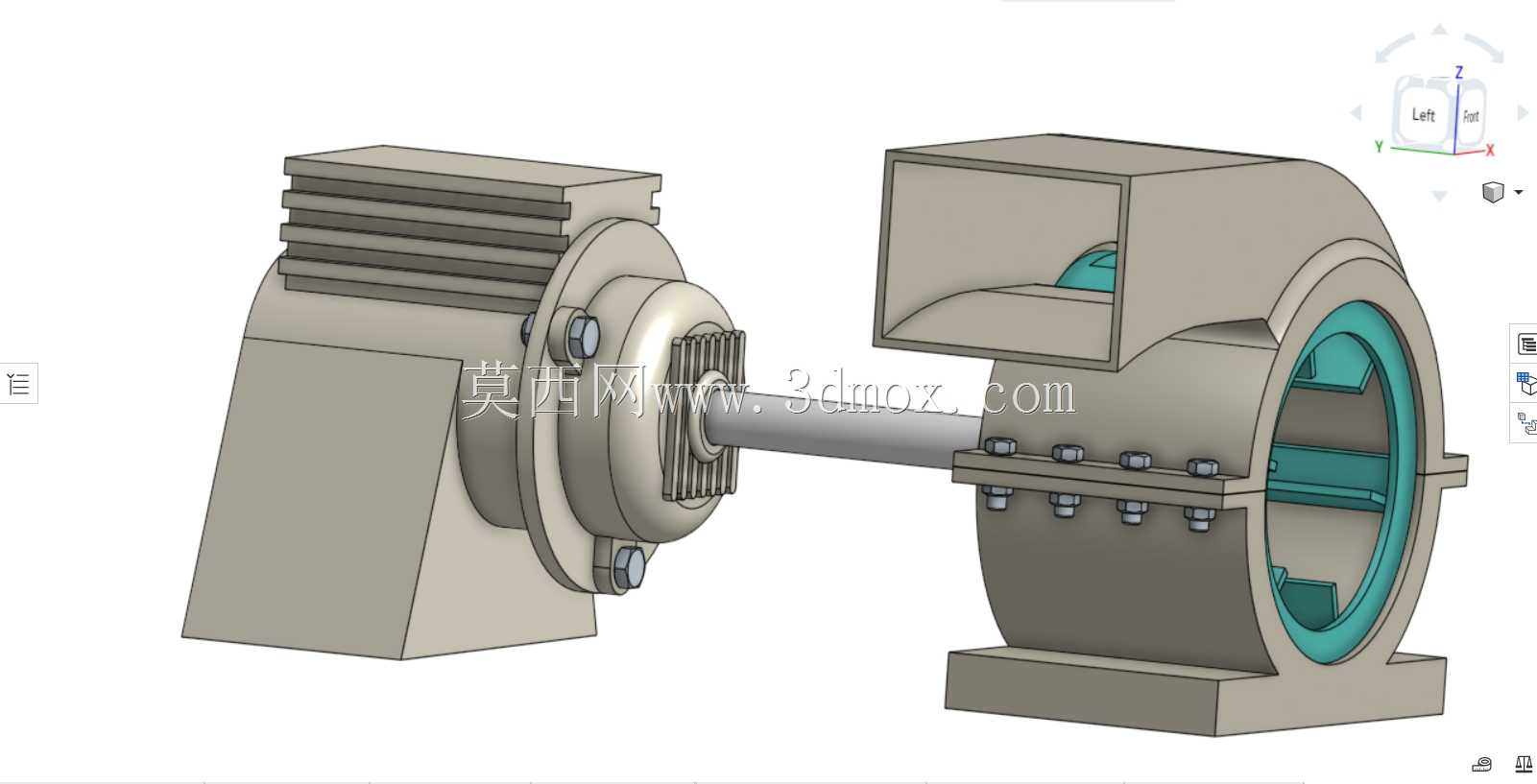

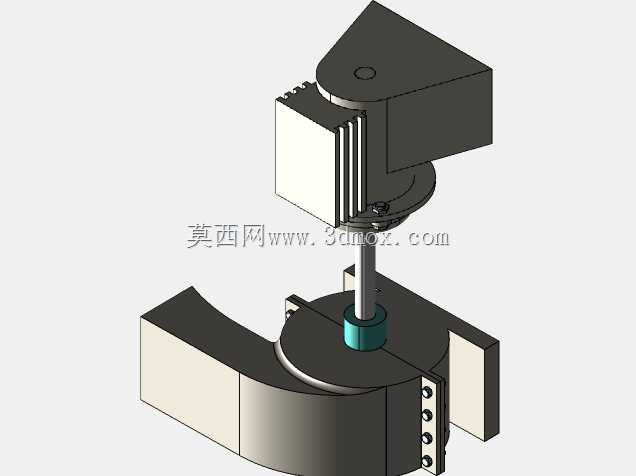

　　这款分体直连结构的电动鼓风机，在工业现场的通风换气、工艺送风、低压气动输送、设备散热等场景中有着广泛应用，区别于传统皮带传动的鼓风设备，直连式结构取消了中间传动环节，能有效降低传动损耗、减少日常维护点位，在小型通风系统、实验室通风柜、小型物料气力输送、电子设备机柜散热等场景中适配性极强。从结构设计逻辑来看，模型完整还原了驱动端与风壳端的分体装配关系，驱动侧的电机壳体带有阵列式散热筋结构，可在设备连续运行时增大壳体与空气的接触面积，快速导出绕组运行产生的热量，避免电机过热导致的绝缘老化、出力下降问题。连接轴采用刚性直连设计，电机输出轴直接与风轮的轮毂配合，轴段预留了标准键槽安装位，可保证扭矩传递的同轴度，减少运行过程中的径向跳动，

　　降低整机运行的振动与噪声水平。风壳部分采用蜗壳式流道设计，进风口为轴向直入结构，出风口为径向方形接口，可直接对接矩形通风管道，蜗壳内壁的型线按照等环量流道设计，能减少气流在壳体内的涡流损耗，提升鼓风效率。安装边界方面，电机侧与风壳侧分别设置了独立的一体式安装支座，支座底面为平整安装面，预留了对应的螺栓固定孔位，安装时可直接通过螺栓将整机固定在设备机架或者混凝土基础上，两个支座的安装面共面度在建模时做了公差约束，可避免装配后出现轴系别劲的问题。从建模细节来看，风壳的上下拼接法兰处还原了周向布置的螺栓连接结构，可清晰看到法兰面的密封贴合面设计，实际生产中可在该位置加装密封垫片，避免风压泄漏；电机端盖处还原了轴承安装位、

　　密封端盖的细节结构，接线盒位置也做了对应预留，可方便现场布线作业。在设备选型适配时，该结构的鼓风机可根据实际风压、风量需求调整风轮直径与电机功率参数，模型的参数化特征可支持快速修改关键尺寸，适配不同的安装空间与工况需求，比如在狭小空间内安装时，可调整出风口的朝向角度，无需改动整体安装支座的位置，大幅提升现场安装的灵活性。
