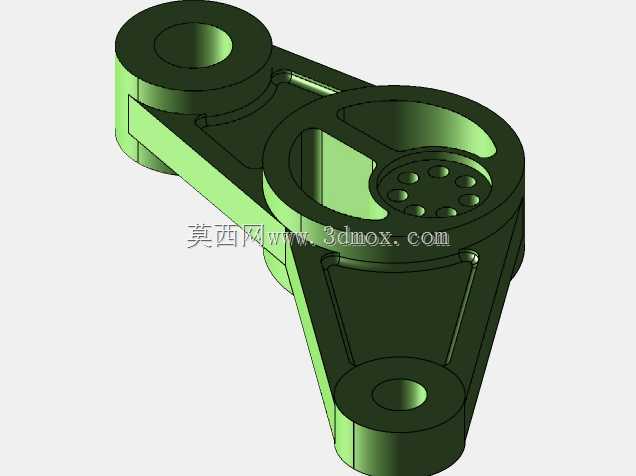

多铰接孔三角支撑传动连接臂结构

　　该连接臂属于传动支撑类结构件，核心应用场景覆盖小型电器传动机构、玩具动作模组、轻载自动化执行单元的动力传递与位置支撑环节，在需要多节点铰接联动的紧凑空间内承担载荷传递、运动轨迹约束的核心作用。从结构设计逻辑来看，整体采用三角稳定构型布局，三个端部均设置同轴铰接通孔，分别对应动力输入、执行端输出、固定支点三个连接节点，可在平面内实现定比摆动传动，避免多连杆结构易出现的运动死点问题。臂身主体采用镂空减重设计，在大尺寸铰接端的轮辐区域设置均匀分布的凹孔结构，既不破坏端面的连接强度，又能有效降低零件整体自重，减少运动过程中的惯性负载，适配小扭矩驱动场景的动力匹配需求。臂身的加强筋沿三个铰接孔的连线方向布置，筋板厚度与臂身主体保持一致，

　　在承受交变摆动载荷时可将应力均匀分散到整个臂身，避免孔位连接处出现应力集中导致的断裂失效。从安装边界来看，三个铰接孔的同轴度公差控制在常用轻载传动的合理区间内，孔端设置的沉台结构可容纳铰接轴的轴肩或卡簧安装位，装配时无需额外加装垫片即可实现轴向定位，相邻铰接孔的中心距按照常用连杆传动的行程比例设计，可直接适配标准直径的铰接销轴，无需二次加工即可完成装配。在实际使用场景中，该类连接臂多用于小型舵机驱动的玩具动作结构、小型电器的档位切换传动机构、传感器安装位置的微调支撑结构，依靠三角结构的刚性优势，在频繁往复摆动的工况下不会出现臂身形变，保证传动位置的重复精度。设计过程中充分考虑了注塑或3D打印的工艺可行性，所有转角位置均设置了工艺圆角，避免直角结构导致的应力集中，同时拔模角度均匀，适合小批量快速成型加工，无需复杂的后续处理即可直接投入装配使用。
