两轮代步车通风式制动盘结构设计

　　这款制动盘主要适配民用自行车、轻便电动两轮车以及小排量轻便摩托车的碟刹制动系统，是整车制动执行端的核心摩擦承载部件，工作时通过与夹器来令片的滑动摩擦，将车轮转动的动能转化为热能耗散，实现车辆减速或驻车的功能。从实际使用场景来看，这类小尺寸制动盘需要兼顾日常通勤的频繁制动需求，尤其是城市道路中频繁启停、长下坡路段持续制动的工况，对散热性能、结构强度、安装适配性都有明确的工程要求。

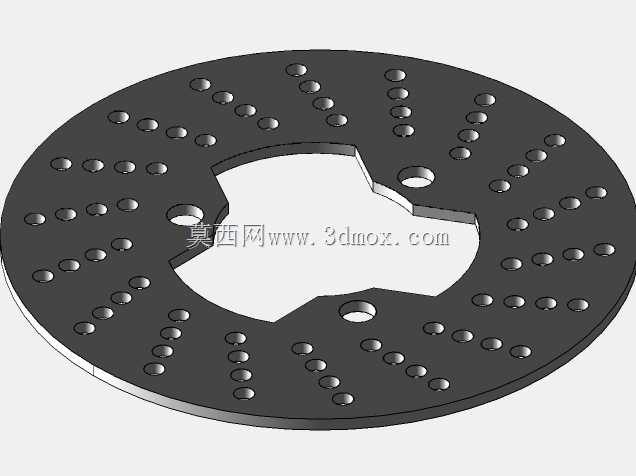

　　设计阶段首先确定了中心安装位的异形花键轮廓，区别于传统圆形螺栓固定结构，该轮廓直接与轮毂轴端的花键座配合，无需额外固定螺栓即可传递制动力矩，既减少了装配零件数量，也避免了螺栓松动带来的制动失效风险，安装边界完全匹配主流轻便两轮车的轮毂轴尺寸，中心孔的缺口定位结构能保证装配时的周向定位精度，防止制动盘工作时出现相对滑移。盘面的孔位排布经过多轮验证，沿周向呈多组阵列分布的通孔，一方面是在制动过程中可以快速刮除来令片表面磨下的粉尘，避免粉尘在摩擦面堆积导致制动摩擦力下降，另一方面连续的通孔结构可以让行驶过程中的气流快速穿过盘面，带走摩擦产生的热量，避免长下坡持续制动时盘面温度过高引发的热衰减，同时均匀分布的孔位也能平衡去除材料后的盘面动平衡，减少高速转动时的偏摆抖动。

　　盘面整体采用等厚度圆盘结构，摩擦面平面度控制在较高精度范围内，保证与来令片接触时受力均匀，不会出现局部偏磨的情况。从结构强度角度考虑，盘体厚度选择兼顾了耐磨寿命与轻量化需求，不会因为过薄导致短时间磨耗到限，也不会因为过厚增加簧下重量影响车辆操控。周向的孔位排布避开了应力集中区域，在安装位与外圆摩擦区之间的过渡区域做了平滑的轮廓处理，避免制动时扭矩传递过程中出现应力开裂。实际装车后，制动时夹器夹紧盘面两侧，摩擦力形成的制动力矩通过中心花键直接传递到轮毂，响应速度快，制动线性度好，通风孔的存在也能在雨天制动时快速排走盘面的水膜，减少水滑带来的制动距离变长问题。这类制动盘的外形尺寸适配10寸到12寸的常规两轮车轮组，安装时不需要对原有轮毂结构做改装，直接替换同规格原厂制动盘即可，摩擦半径的设计匹配对应夹器的安装行程，不会出现摩擦片咬合位置偏移的问题。
