汽车鼓式制动器制动蹄结构设计

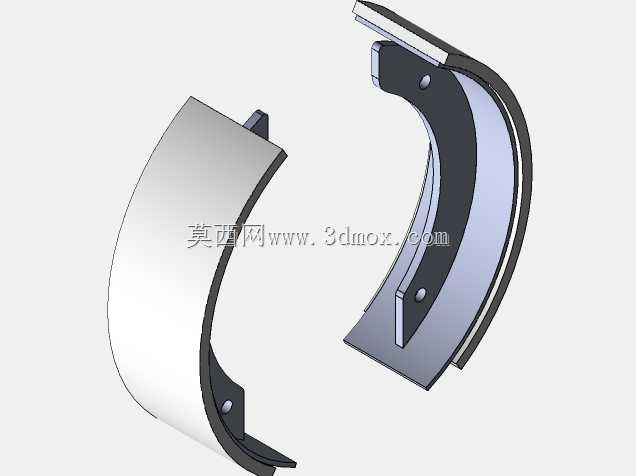

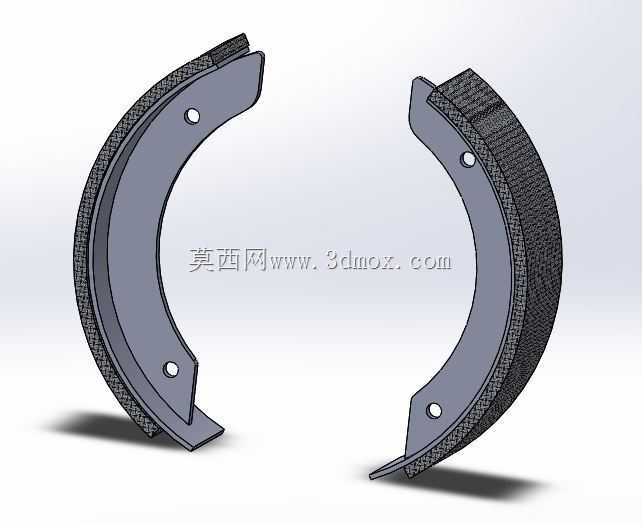

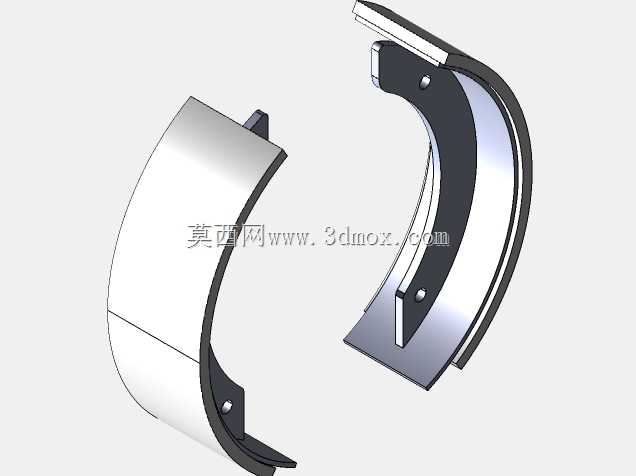

　　在商用车、经济型乘用车的后轮制动系统以及部分工程车辆的驻车制动结构中，鼓式制动器凭借制动力矩大、成本可控、可兼容驻车制动功能的特性，至今仍有广泛的应用场景，而制动蹄作为鼓式制动器中直接传递制动力、承载摩擦元件的核心受力部件，其结构设计合理性直接决定制动系统的可靠性与使用寿命。这套制动蹄结构包含钢制蹄铁与摩擦衬里两个核心部分，蹄铁采用弧形变截面钢板冲压成型后焊接加强筋的结构设计，弧形轮廓完全匹配制动鼓的内圆曲率，在制动分泵推力作用下，蹄铁可绕下端的支撑销向外张开，让外表面的摩擦衬里紧紧压靠在制动鼓内壁，通过摩擦力将车轮转动的动能转化为热能散出，实现车辆减速或驻车锁止。从安装边界来看，蹄铁上预留的三个通孔分别对应分泵推杆连接位、

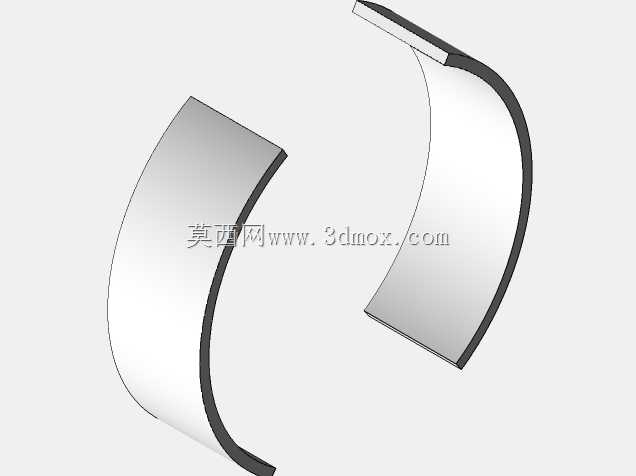

　　支撑销铰接位以及回位弹簧挂接位，安装孔的位置度公差控制在±0.1mm以内，可保证装配后蹄铁张开动作无卡滞，两侧蹄片的张开间隙均匀，避免出现制动跑偏、衬片偏磨的问题。摩擦衬里采用耐高温摩擦材料模压成型后铆接在蹄铁外弧面，衬里表面预留了排屑沟槽，可在制动过程中排出摩擦产生的磨屑，避免磨屑嵌入摩擦面导致制动异响、制动力波动。设计过程中需要重点校核蹄铁的刚度与强度，在最大制动力矩工况下，蹄铁的弧形段变形量需控制在0.2mm以内，避免变形过大导致衬里与制动鼓接触面积不足，制动力矩达不到设计要求；同时衬里的弧度与蹄铁外弧面的贴合度需达到90%以上，保证摩擦面受力均匀，延长衬里的更换周期。不同于盘式制动器的制动块结构，

　　鼓式制动蹄的弧形结构在制动时会产生增势效应，相同推力下可获得更大的制动力矩，这也是其在重载车辆上长期应用的核心原因，但设计时也需要考虑热衰退工况下的结构稳定性，蹄铁上的散热缺口可加快制动过程中热量的散发，降低长时间制动导致的衬里摩擦系数衰减速率。在实际装配场景中，制动蹄需要配合制动分泵、回位弹簧、支撑销、调整机构共同装入制动底板，所有安装位的尺寸都需要和周边部件做干涉校验，保证车轮跳动、悬架压缩过程中，制动蹄与制动鼓、轮毂、半轴等周边部件无运动干涉，同时预留足够的间隙调整余量，在衬里磨损后可通过调整机构补偿间隙，保证制动踏板行程处于合理范围。
