汽车传动系统差速器结构设计

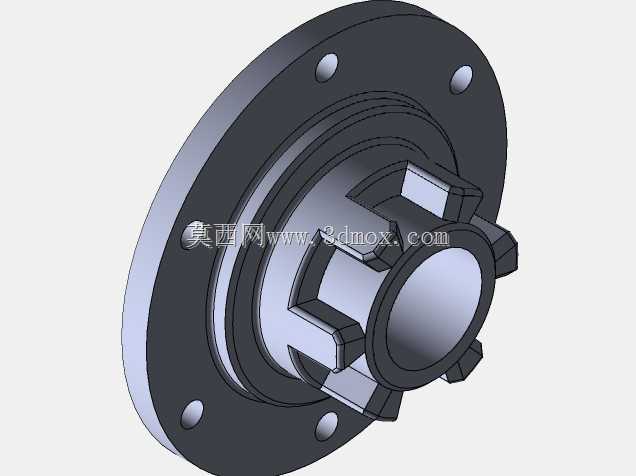

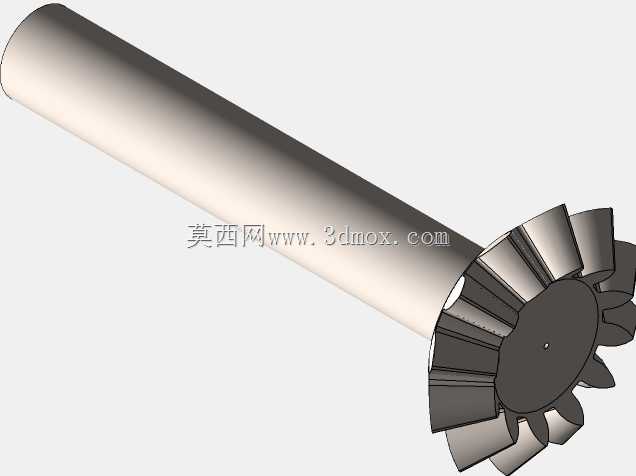

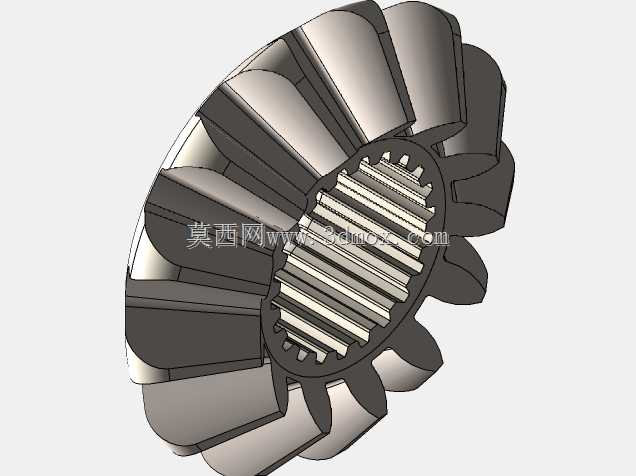

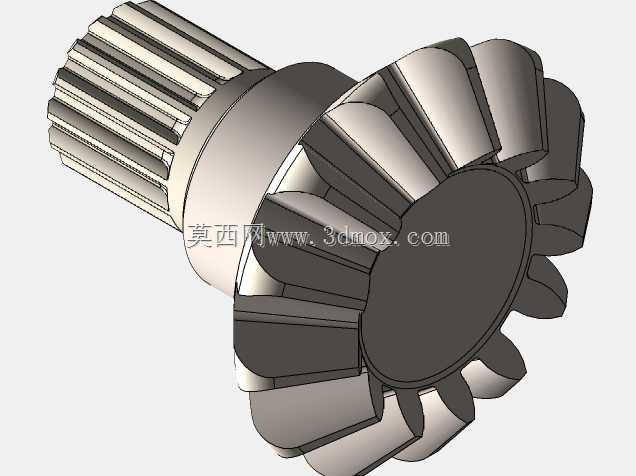

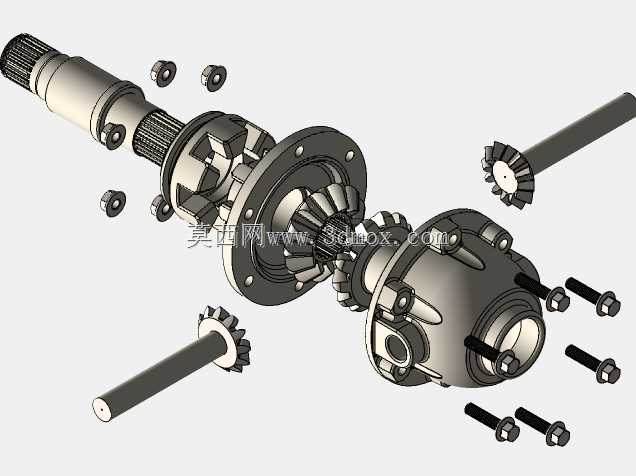

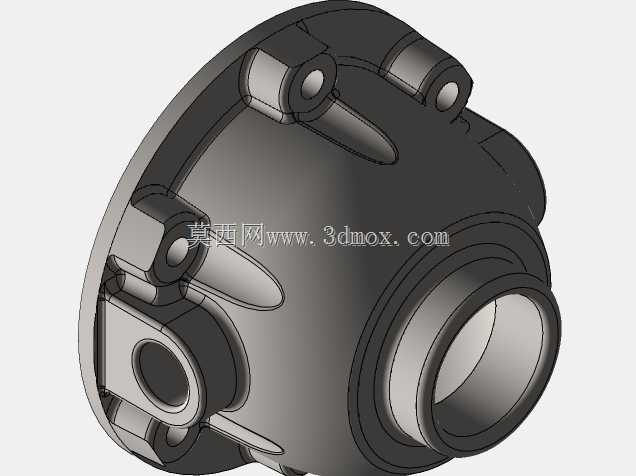

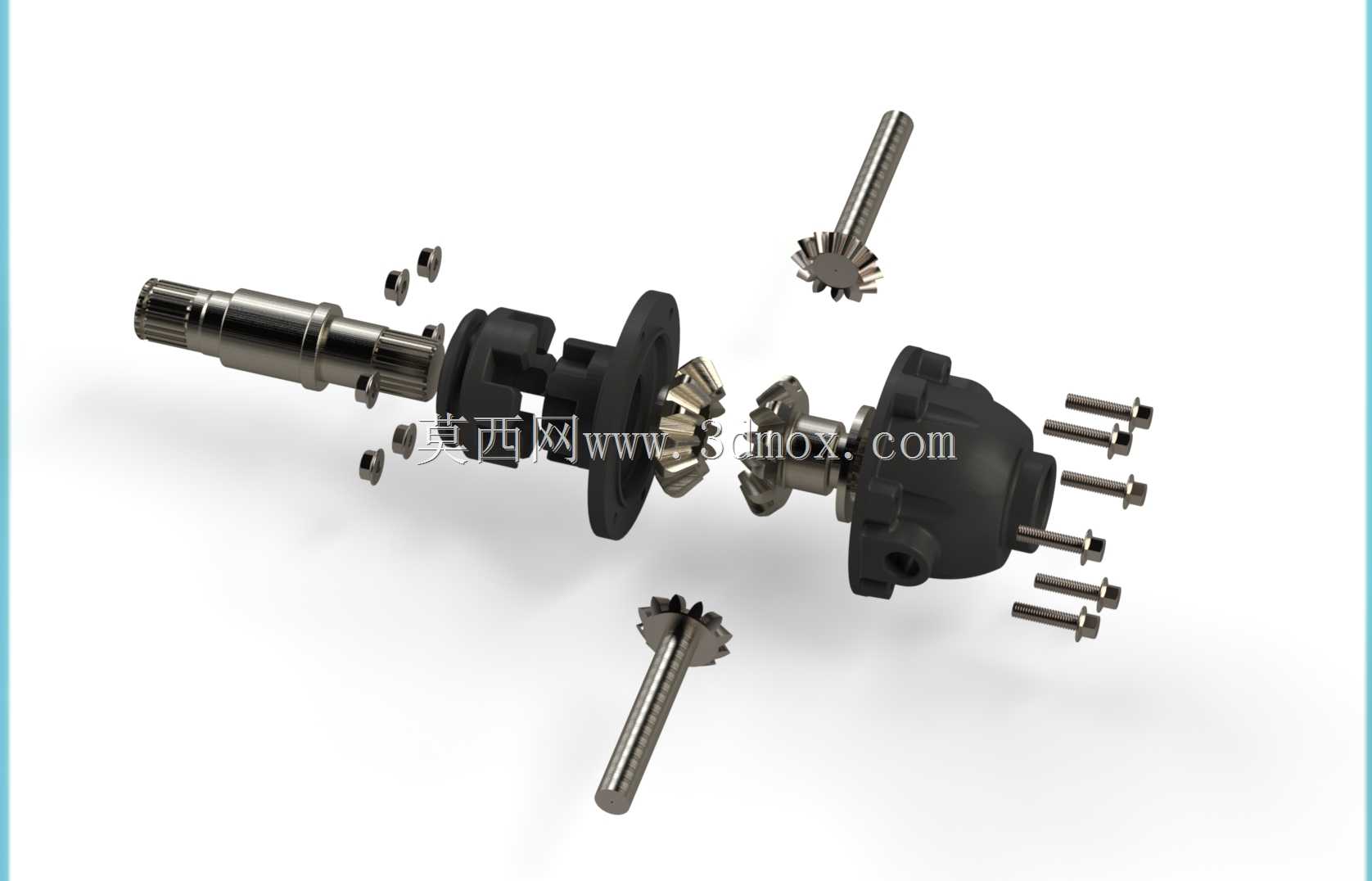

　　差速器作为汽车驱动桥核心传动部件，主要承担左右驱动轮转速差调节、扭矩分配的核心作用，在车辆转弯、颠簸路面行驶工况下，可自动调整两侧车轮的转动速率，避免轮胎拖滑磨损，保障行驶平顺性与操控稳定性。这套差速器结构采用对称式锥齿轮布局，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、两侧输出半轴、壳体连接螺栓等组件，所有配合面均按照实际装配公差要求设计，可直观呈现内部动力传递路径。从设计思路来看，行星齿轮与半轴齿轮的啮合参数经过匹配校核，齿面接触区域符合传动载荷分布要求，十字轴与差速器壳体的安装孔采用过盈配合定位，半轴齿轮与输出半轴通过花键连接传递扭矩，差速器壳体两端预留轴承安装位，可适配主减速器从动齿轮的安装法兰，

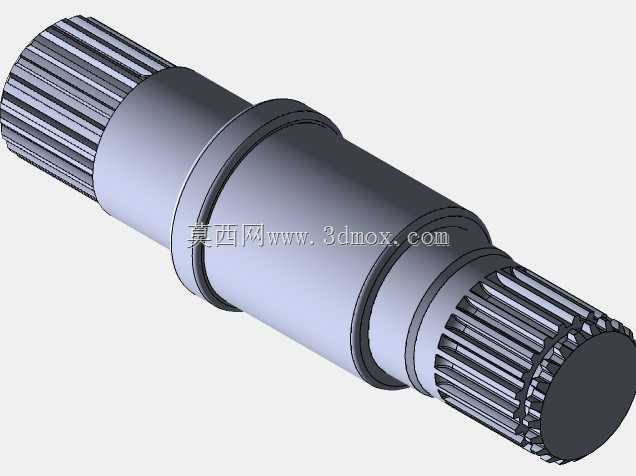

　　整体安装边界与常规乘用车驱动桥的安装空间匹配，壳体外部的螺栓孔位按照标准紧固件规格设计，可直接用于装配仿真与运动干涉检查。在实际应用场景中，这类差速器多用于前置后驱或四驱车型的驱动桥内，日常行驶直线工况下，行星齿轮随壳体公转不自转，两侧半轴转速保持一致，将主减速器传递的扭矩平均分配给左右车轮；当车辆转弯时，内侧车轮行驶半径更小，阻力更大，行星齿轮在公转的同时产生自转，自动降低内侧半轴转速、提升外侧半轴转速，让两侧车轮以不同转速滚动，消除滑动摩擦。建模过程中对每个零件的倒角、退刀槽、花键齿形都做了还原，差速器壳体的加强筋结构、螺栓沉孔位置都与实际量产件结构一致，半轴的轴颈尺寸、轴承配合面公差带都参考了行业通用设计规范，可用于传动系统教学演示、结构原理展示，也可作为整车传动系统建模的基础组件，辅助工程师完成驱动桥的整体布局校核，检查运动过程中齿轮啮合间隙、部件转动空间是否存在干涉，验证不同工况下的扭矩传递路径是否合理。
