角式法兰连接止回阀结构设计

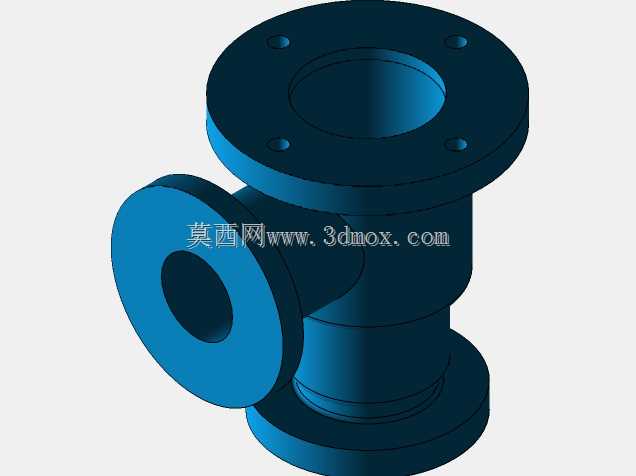

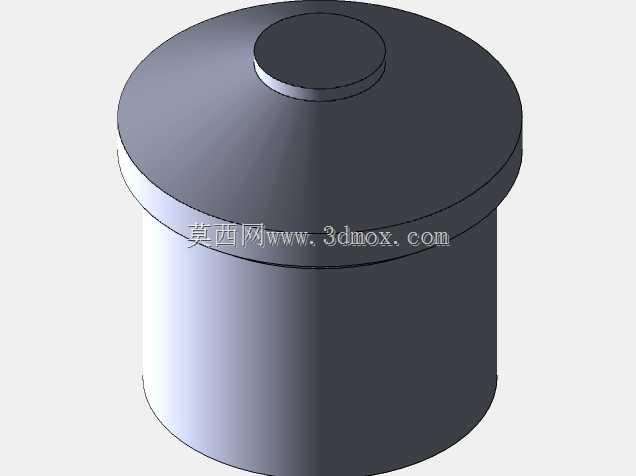

　　这款角式结构的止回阀，主要应用在工业管路系统中需要改变介质流向同时防止介质倒流的工况场景，常见于化工流体输送、给排水管路、液压动力回路以及小型工业设备的流体控制单元中，相比直通式止回阀，它能在管路90度转向位置直接完成止回功能，减少管路中额外弯头配件的使用，降低管路整体的流阻与泄漏点。从实际功能来看，该阀依靠介质自身流动产生的推力自动实现启闭动作，当介质从下端法兰接口正向流入时，会推动内部阀芯抬升，介质可顺利从侧方法兰接口流出；当介质出现反向流动趋势时，反向压力会推动阀芯回落密封，彻底阻断介质倒流路径，避免管路中介质回流造成的设备叶轮反转、介质串流、管路压力失稳等问题。设计过程中，首先确定了角式的流道布局，

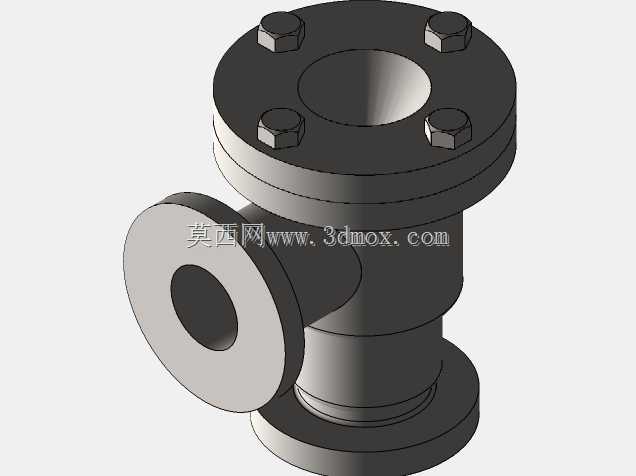

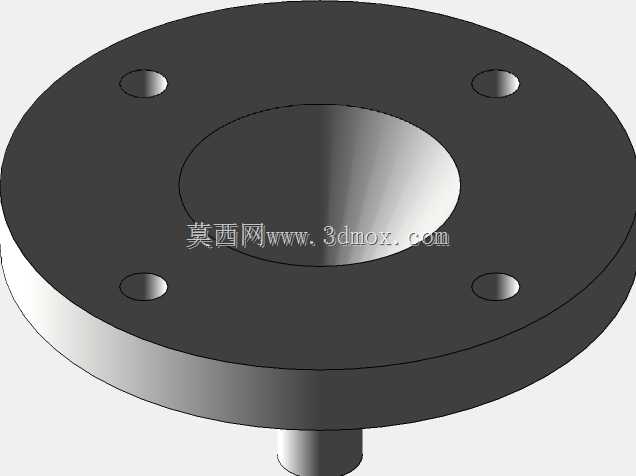

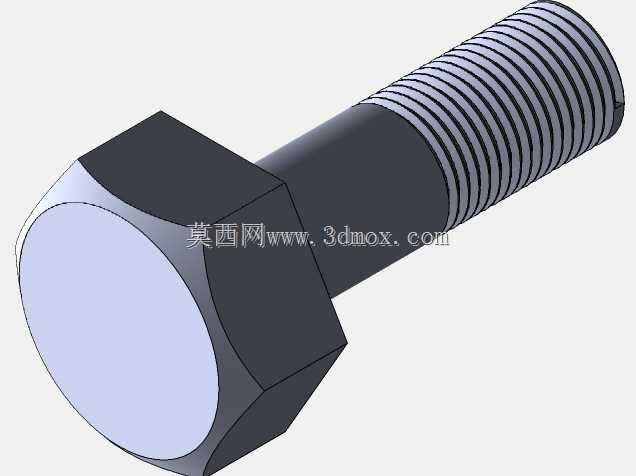

　　将进出口轴线设置为垂直相交状态，适配管路直角转向的安装需求，顶部法兰采用四个均布螺栓的连接结构，既满足阀盖与阀体的密封压紧需求，也方便后期拆解维护内部阀芯与密封件，所有法兰的密封面都采用平面加工设计，适配常规非金属密封垫片的安装，能满足中低压工况下的密封要求。外形尺寸方面，下端与侧端的连接法兰外径、螺栓孔中心距都遵循通用管路法兰的匹配标准，安装时不需要额外加工过渡连接件，直接与同规格管路法兰对接即可；顶部阀盖的螺栓均布在法兰圆周上，拧紧时受力均匀，不会出现阀盖偏斜导致的密封失效问题；阀体整体采用等壁厚渐变设计，流道转弯位置做了圆弧过渡处理，减少介质在转角处的涡流损失，降低流体对阀体内部的冲刷磨损。安装边界上需要注意，

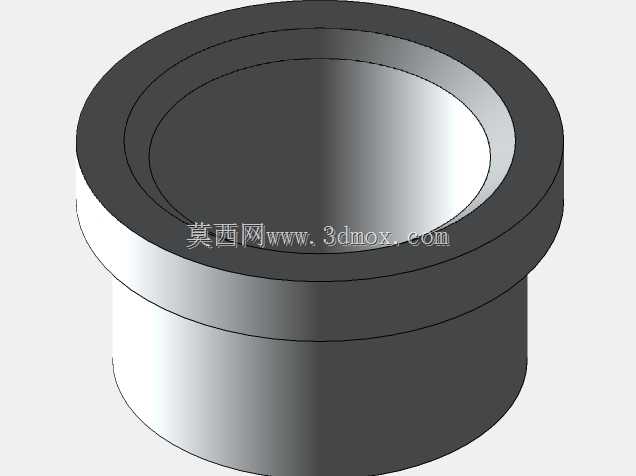

　　该阀必须按照介质流向标识安装，下端为介质入口侧端为出口，不可反向安装；安装时要保证两端法兰的同轴度，避免管路附加应力作用在阀体上导致阀体变形；阀体周围需要预留足够的操作空间，满足后期拆卸顶部阀盖、更换内部密封件的维护需求，不需要将整个阀门从管路上切割拆除即可完成内部检修，能大幅降低后期运维的工作量。
