法兰式定位压紧钻模工装结构设计

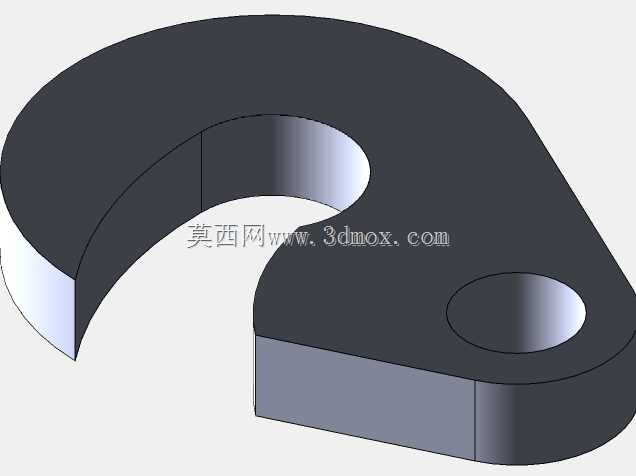

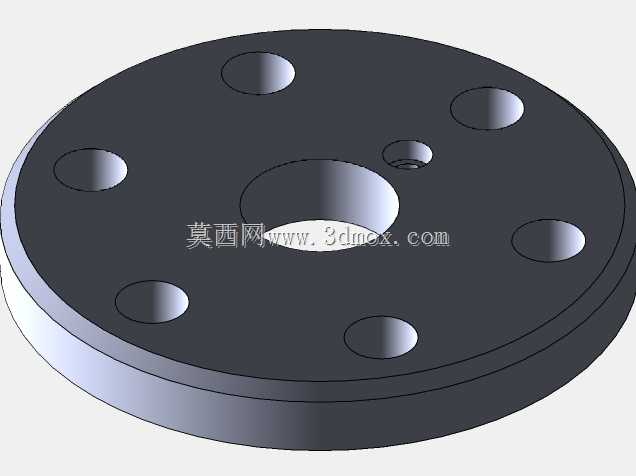

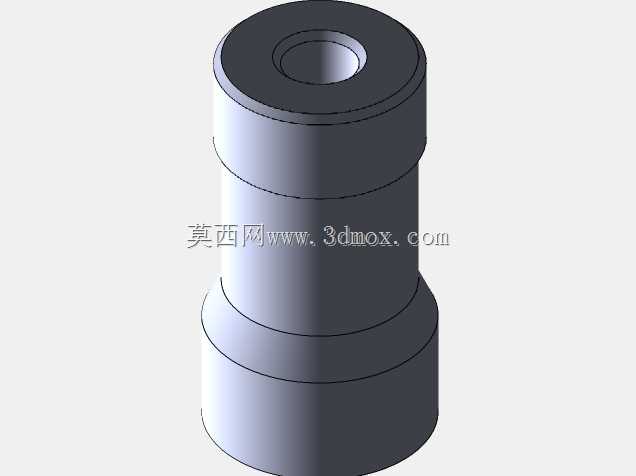

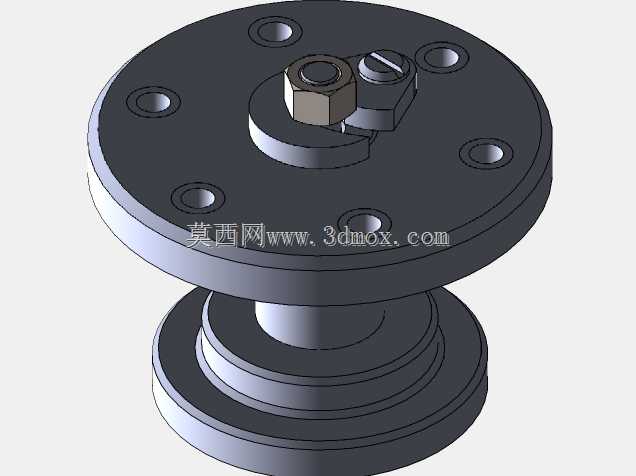

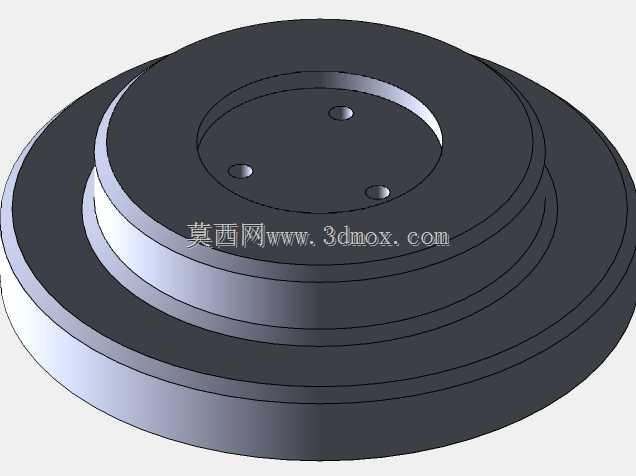

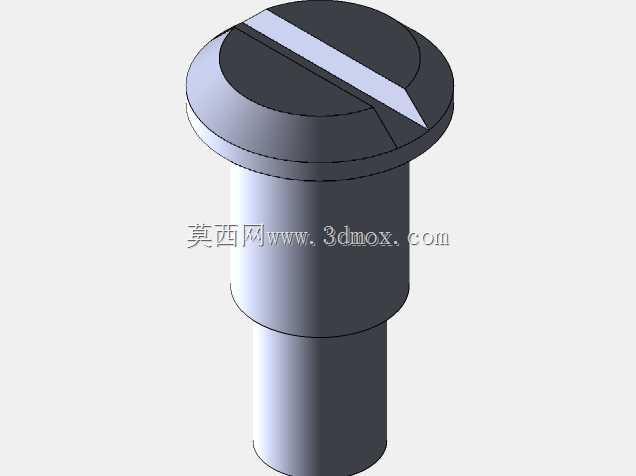

　　这款钻模主要应用于盘类、轴套类零件的批量钻孔加工场景，在普通钻床、摇臂钻床的工序作业中，能够替代人工划线找正的传统作业方式，大幅降低钻孔工序的装夹找正时间，同时稳定保证孔位的位置度公差，减少批量加工过程中的尺寸离散性。从结构功能来看，整套工装采用下置阶梯定位座与上置法兰钻模板的组合结构，下部阶梯轴结构可直接与钻床工作台的T型槽配合定位，也可适配专用的工装连接法兰实现快速换装，上部圆形钻模板沿圆周均匀分布6个钻套安装孔，钻套与模板采用过盈配合装配，可根据加工钻头的直径更换对应规格的钻套，引导钻头完成进给切削，避免钻头入钻时出现滑移偏斜。中部的压紧机构采用偏心压块与六角锁紧螺母配合的结构，待加工零件套装在中心定位凸台后，

　　转动偏心压块使其压紧工件上端面，再拧紧锁紧螺母即可完成装夹，整个装夹过程无需额外的压板螺栓，单人操作即可在数秒内完成工件装夹与拆卸，适配中小尺寸盘类零件的快速加工需求。设计过程中优先考虑了加工过程的排屑与刚性需求，钻模板厚度根据最大钻孔直径的切削力核算，保证钻削过程中模板不会出现挠曲变形，钻套下端面与工件加工面预留0.5-1mm的排屑间隙，避免切屑堆积在钻套内部刮伤钻头刃口。安装边界方面，下部定位座的最大外径与钻模板外径保持1:1.2的比例，保证工装装夹后整体重心落在工作台支撑范围内，高速钻削时不会出现工装晃动，中心定位凸台的尺寸公差按照h6级精度设计，与工件内孔的配合间隙控制在0.02mm以内，

　　从定位基准层面保证孔位与工件基准的同轴度要求。实际生产应用中，这类钻模尤其适合汽配、液压元件行业的法兰盘、端盖类零件的钻孔工序，相比数控加工中心的逐点定位加工，采用专用钻模配合普通钻床作业，能够在保证加工精度的前提下将单工序加工成本降低60%以上，同时对操作工人的技能要求更低，新员工经过简单培训即可完成标准化作业，有效缓解批量生产时的高精度设备产能压力。结构上没有采用复杂的气动、液压压紧元件，纯机械结构的设计维护成本极低，日常仅需定期清理钻套内切屑、在锁紧螺纹处涂抹润滑脂即可长期稳定使用，不会出现气动元件漏气、液压元件漏油等故障点，适合加工车间多班次连续作业的使用场景。
