带方形安装法兰的金属脚踏支撑轴承结构

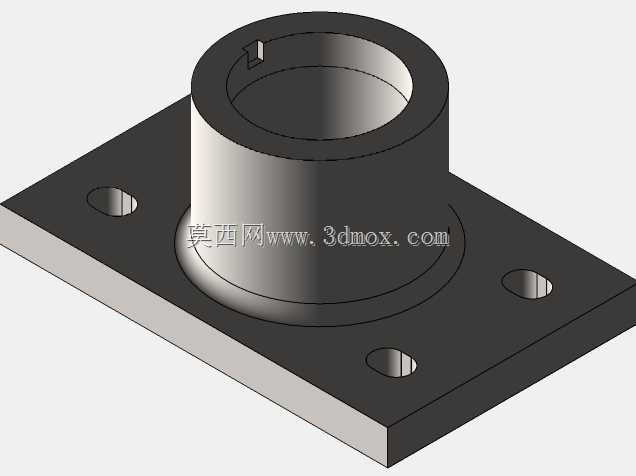

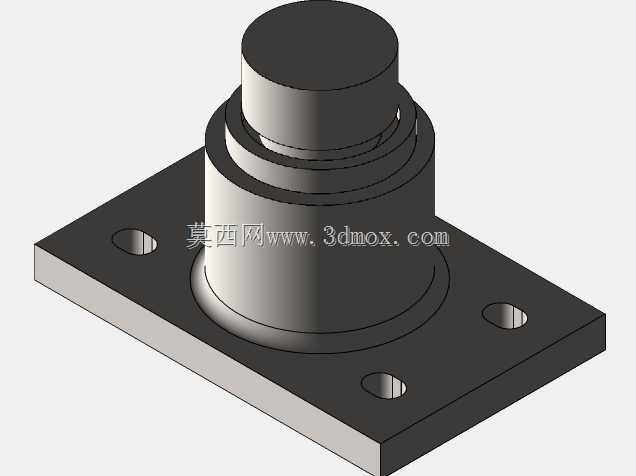

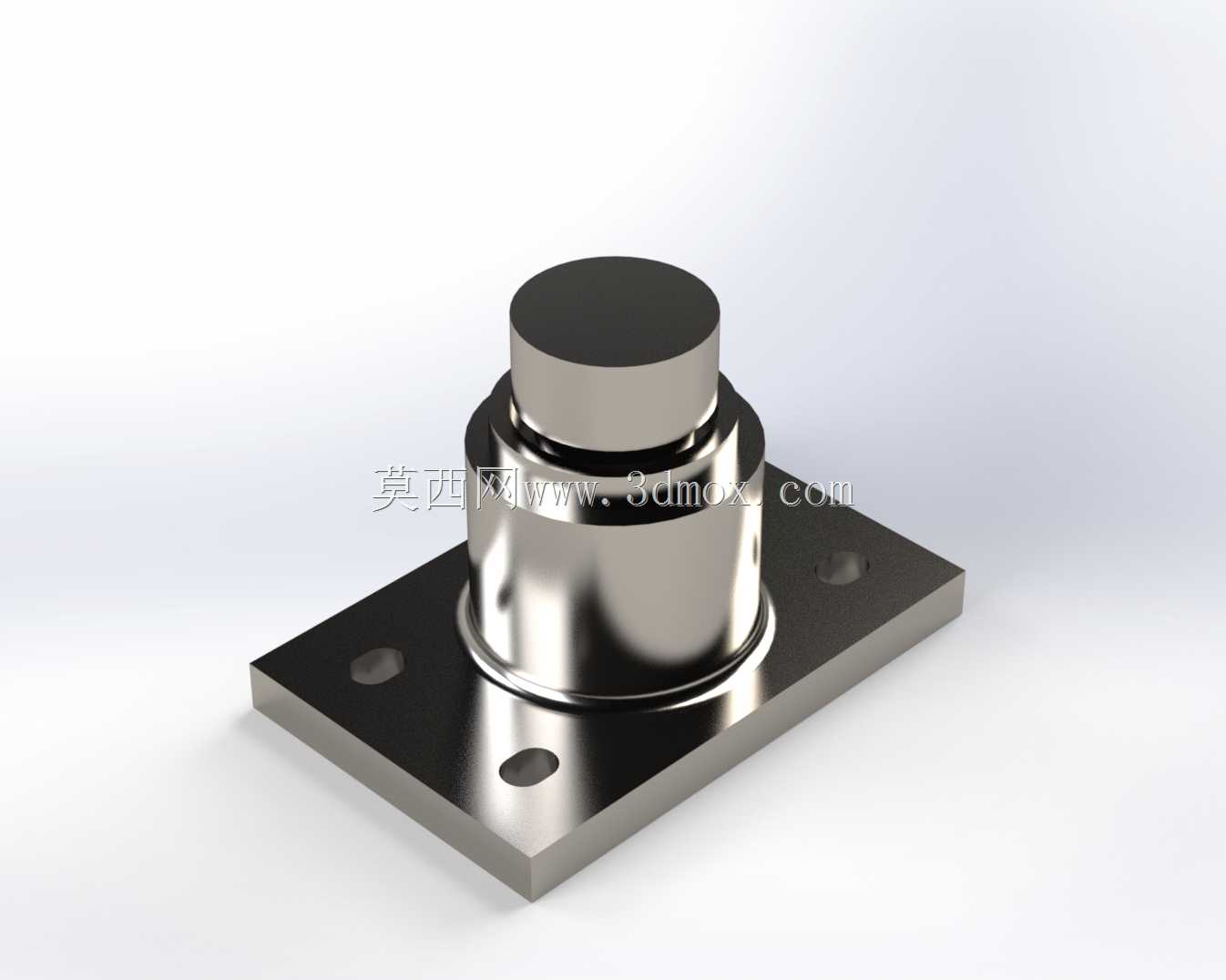

　　这类带方形安装底座的脚踏轴承，常应用在需要脚控触发的工业设备、工装台架、医疗辅助器械以及小型加工设备的操作端，作为脚踏操作机构的核心回转支撑部件，承担脚踏动作的载荷传递与转动导向作用，区别于普通径向轴承，这类轴承需要同时承受垂直方向的踩踏载荷与小幅偏转的侧向力矩，因此在结构设计上做了针对性的强化。从结构来看，底部的方形法兰是核心安装基准，法兰上预留的四个沉头安装孔，可直接通过内六角螺栓固定在设备的操作台面或机架预埋板上，安装时需要保证法兰贴合面的平面度公差不超过0.05mm，避免安装后轴承本体出现偏斜，导致转动卡滞或异常磨损。轴承主体的阶梯式圆柱结构，外层为淬硬处理的金属外套，内圈与中心的顶柱做间隙配合，配合公差选H7/g6，

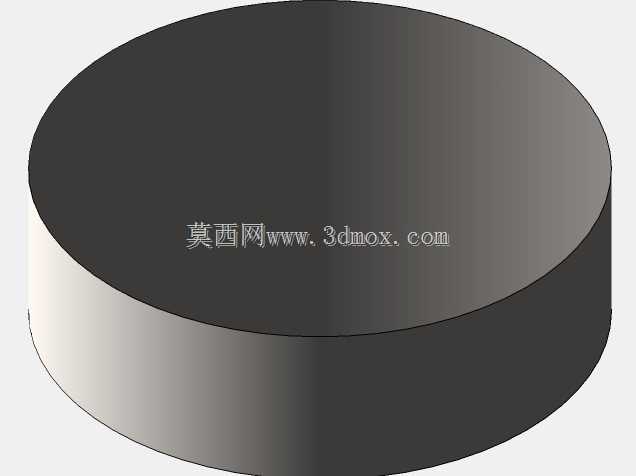

　　既保证中心顶柱可沿轴向做小幅上下滑移，也能承受径向的偏载力，中心顶柱的顶端为平面结构，直接与脚踏板的接触块抵接，踩踏力通过顶柱传递到内部的弹性复位结构，同时轴承的回转副可适配脚踏板小角度的摆动需求，避免刚性连接带来的应力集中。设计这类轴承时，首先要核算日常踩踏的最大载荷，常规工业场景下单次踩踏载荷按1200N做静强度校核，外套与法兰的连接采用圆角过渡，圆角半径不小于2mm，避免应力集中导致法兰根部断裂，轴承内部的滑动摩擦面预留固体润滑槽，可填充二硫化钼润滑脂，减少长期往复动作的磨损量，无需频繁维护。安装边界上，方形法兰的边长尺寸适配常见的40系、50系工业铝型材的安装孔距，不需要额外做转接板即可直接固定，

　　轴承本体突出法兰面的高度控制在合理范围，保证脚踏板安装后与操作面的距离符合人体工程学要求，踩踏行程控制在8-12mm区间，既保证触发的反馈感，也不会因为行程过大导致操作疲劳。这类轴承的耦合设计需要匹配上端的脚踏板复位弹簧，弹簧的预紧力设置在30-50N，保证空载时脚踏板可自动复位，不会出现卡滞下坠的情况，同时轴承的金属表面做镀硬铬处理，可适应车间多油污、多粉尘的工况，表面硬度达到HV600以上，耐磨性能满足3年以上的日常使用需求。在设备选型时，需要注意这类轴承的中心顶柱的伸出长度，要匹配脚踏触发机构的行程开关触发距离，避免出现触发不到位或者过压损坏开关的问题，安装时四个固定螺栓的锁紧扭矩要保持一致，按对角顺序逐步锁紧，防止法兰受力不均导致轴承内圈偏斜。
