可改装多类型阀类的多功能法兰式阀体

　　在流体管路输送系统的设计搭建环节，这类带多法兰接口的阀体外壳是适配多工况阀类改装的核心基础构件，目前仅完成外部壳体结构设计，内部流道与启闭组件可根据实际使用场景针对性开发，能灵活适配截断、调节、换向等不同管路控制需求。从实际应用场景来看，这类阀体可覆盖民用给排水、化工介质输送、暖通循环管路、小型工业流体控制系统等多个领域，改装为截止阀时可用于管路的通断截断控制，改装为隔膜阀时可适配带颗粒、腐蚀性的特殊介质输送场景，改装为旋塞阀时可实现管路的快速换向与流量调节，无需重新开模制作外壳，能大幅缩短非标阀类的开发周期，降低小批量定制阀件的生产成本。

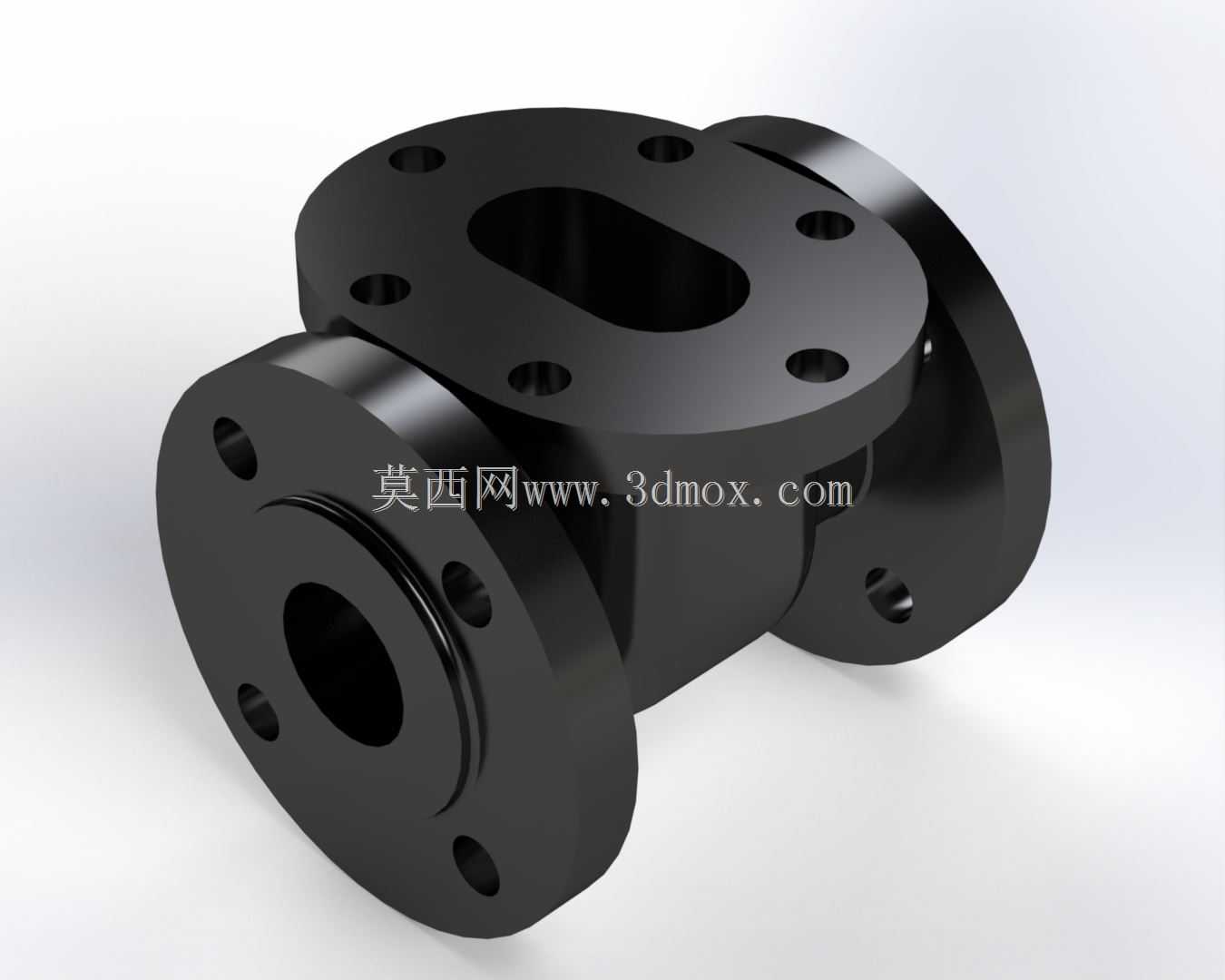

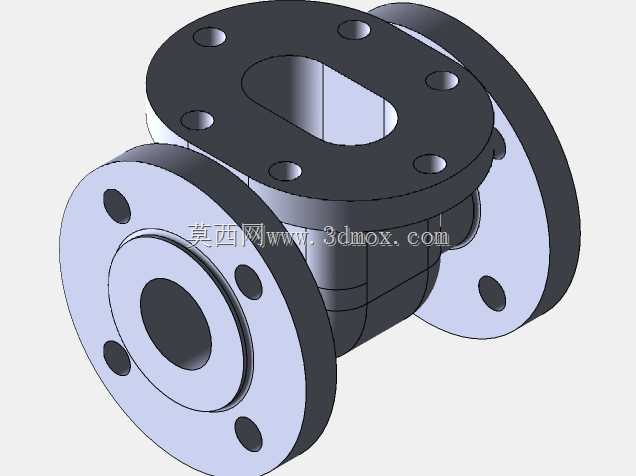

　　从结构设计思路来看，该阀体采用三法兰接口布局，三个连接端面均采用标准法兰盘结构，每个法兰端面上均匀分布螺栓安装孔，可直接与同规格的管路法兰、阀组法兰通过螺栓紧固连接，安装时无需额外加工转接结构，适配现有常规管路的安装标准。阀体主体采用等壁厚的铸造结构设计，外部轮廓做了圆弧过渡处理，既可以降低铸造过程中的应力集中问题，也能减少流体在阀体内部流转时的压损，同时提升阀体整体的承压能力。

　　在安装边界与尺寸适配方面，三个法兰接口的端面均为平面密封结构，安装时可搭配金属缠绕垫或橡胶密封圈实现端面密封，避免介质泄漏；法兰上的安装孔位按照通用法兰标准排布，孔位间距、孔径均匹配常规PN16压力等级的法兰连接要求，可直接适配DN25-DN50区间的常规管路。阀体整体外部轮廓无突出的尖锐结构，安装时所需的外围操作空间较小，可适配紧凑排布的管路安装场景，相邻管路的中心距预留量满足常规扳手操作的空间要求，后期维护拆装时无需大范围拆卸周边管路构件。

　　这类仅完成外壳设计的阀体结构，给后续的内部组件设计留足了调整空间，设计人员可根据实际需要的流量特性、压力等级、介质属性，在壳体内腔加装对应的阀瓣、隔膜、旋塞等启闭件，搭配对应的阀杆驱动结构即可快速完成整阀设计，对于非标设备的阀件定制、老旧阀件的替换改造都有较强的适配性，建模过程中严格遵循法兰连接的相关尺寸标准，所有安装面的平面度、孔位同轴度都满足机械加工的公差要求，可直接用于铸造模具的开发与后续的机加工定位。
