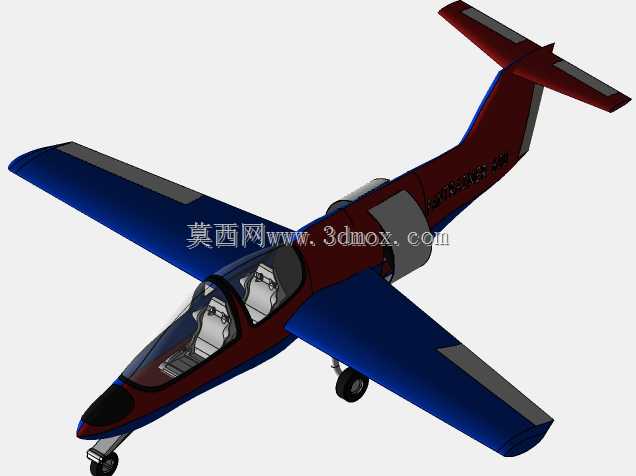

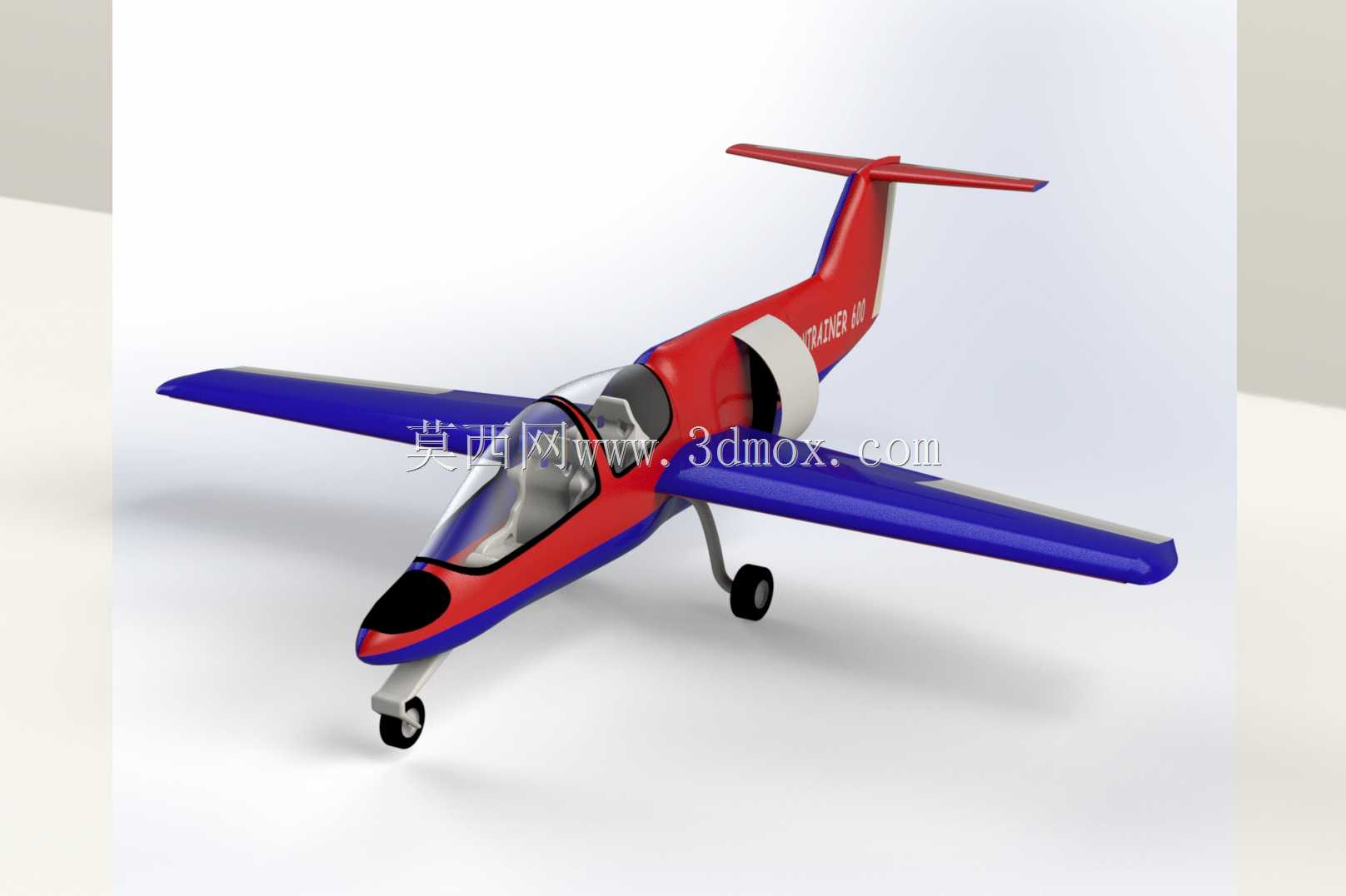

Fantrainer600中程教练飞机三维结构设计

　　这款Fantrainer600中程飞机的三维结构设计，首先围绕初级及中级飞行训练的实际使用场景展开，在设计初期就充分考虑了训练机型需要兼顾的低速操控稳定性、维护便捷性与制造成本控制需求。整机采用低单翼、尾轮式前三点起落架的常规布局，这种布局在训练飞行中能够让学员快速建立通用通航飞机的操作手感，同时低单翼结构也便于地勤人员快速开展机翼表面检查、燃油加注与日常维护作业，不需要额外的高空作业梯架，适配通航训练机场的简易保障条件。

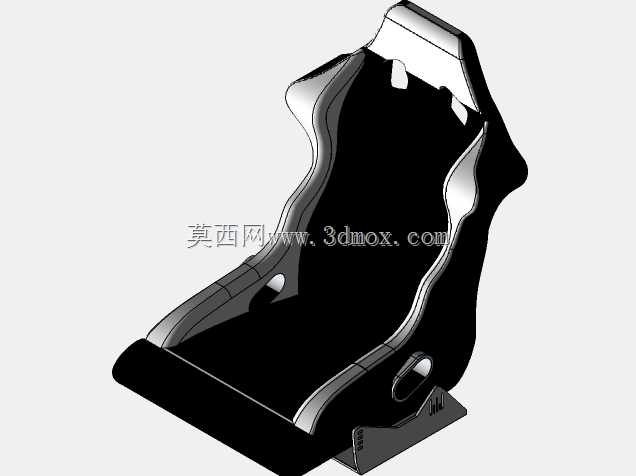

　　从功能特性来看，该机型定位为中程飞行训练平台，座舱采用串列双座布局，前后舱均配置完整的操纵机构与飞行仪表安装位，能够满足教员带飞、学员单飞训练的不同使用需求，座舱盖采用整体式透明泡型设计，前后舱飞行员都能获得极佳的全向视野，在起降训练、空域机动训练过程中可以有效减少视野盲区，提升训练过程的安全性。机身主体采用半硬壳式结构设计，在建模过程中对机身隔框、长桁、蒙皮的连接边界都做了准确还原，发动机舱布置在机身中后段，通过进气道与机身侧面的进气口连通，这种布局能够有效降低前舱的发动机噪音与振动传递，改善训练过程中的座舱驾乘体验。

　　外形尺寸与安装边界方面，整机翼展控制在适合训练机场起降的范围内，机翼展弦比经过优化，兼顾低速升力特性与巡航阶段的阻力控制，起落架的轮距与轴距参数经过匹配设计，在地面滑跑阶段具备良好的方向稳定性，能够降低学员起降训练过程中的侧翻风险，前起落架配置转向机构，与座舱脚蹬操纵机构联动，可实现地面滑行阶段的灵活转向。尾翼采用常规平尾加垂尾的布局，垂尾高度经过气动优化，保证单发飞行状态下的方向稳定性，平尾的安装角可根据飞行状态调整，适配不同训练科目下的俯仰操纵需求。

　　在设计细节上，机翼采用整体式翼梁结构，机翼前缘预留了防冰装置的安装空间，后缘配置襟翼与副翼结构，襟翼可在起降阶段下放，提升低速状态下的机翼升力，缩短起降滑跑距离，副翼的操纵行程经过匹配，兼顾低速操纵灵敏度与高速状态下的操纵柔和度，避免学员训练过程中因操纵量过大引发姿态突变。机身燃油箱布置在机翼根部与机身中段的连接区域，该区域结构刚度高，在飞行过程中受力均匀，能够降低燃油晃动对机身重心的影响，同时也便于燃油系统的管路布置，减少管路长度与连接接头数量，降低燃油泄漏的风险。起落架采用减震支柱加橡胶轮胎的结构，能够吸收简易跑道起降过程中的冲击载荷，起落架收放机构的运动路径在建模过程中做了完整的干涉检查，保证收放过程中不会与周边结构、管路、线缆发生干涉，适配训练机型高频次收放起落架的使用需求。
