手动立式快换多工位机床刀架结构

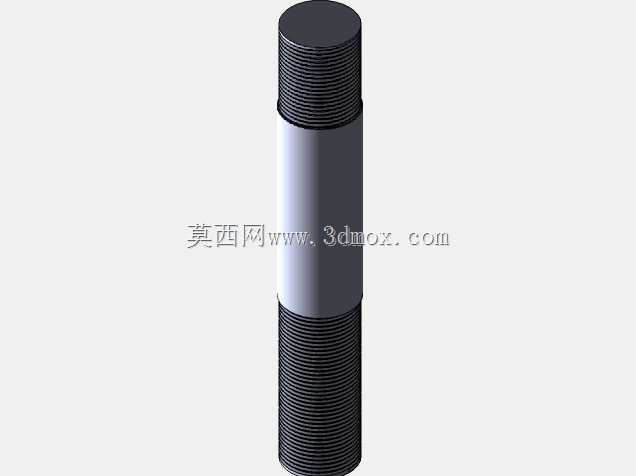

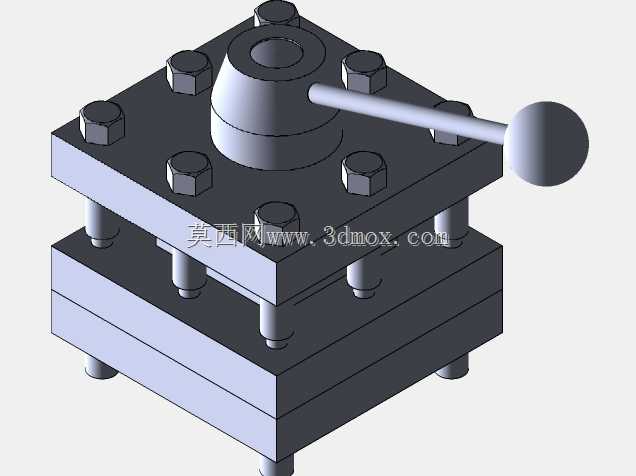

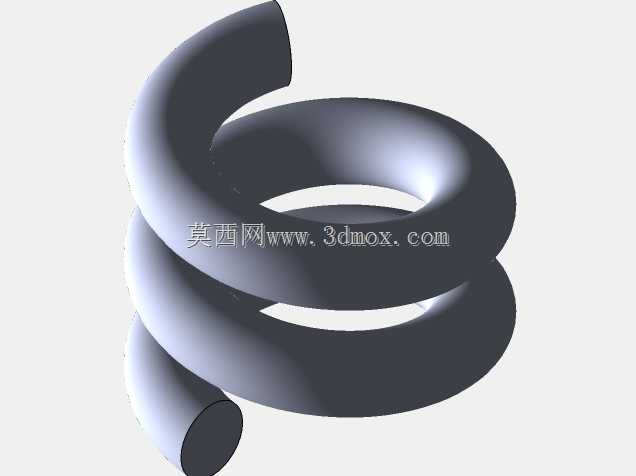

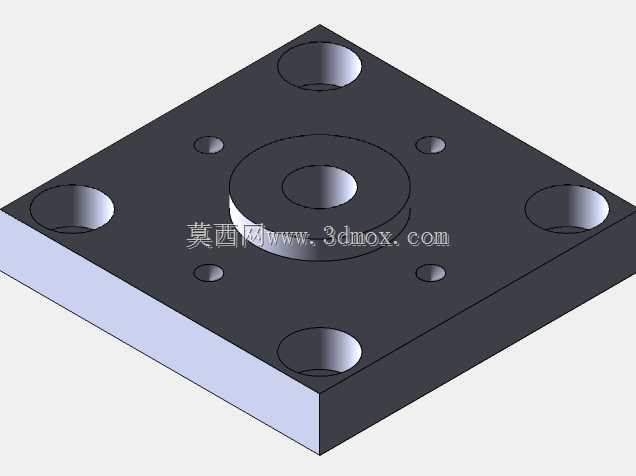

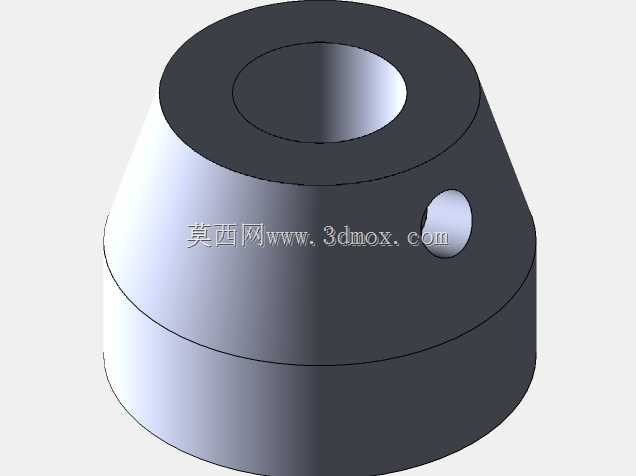

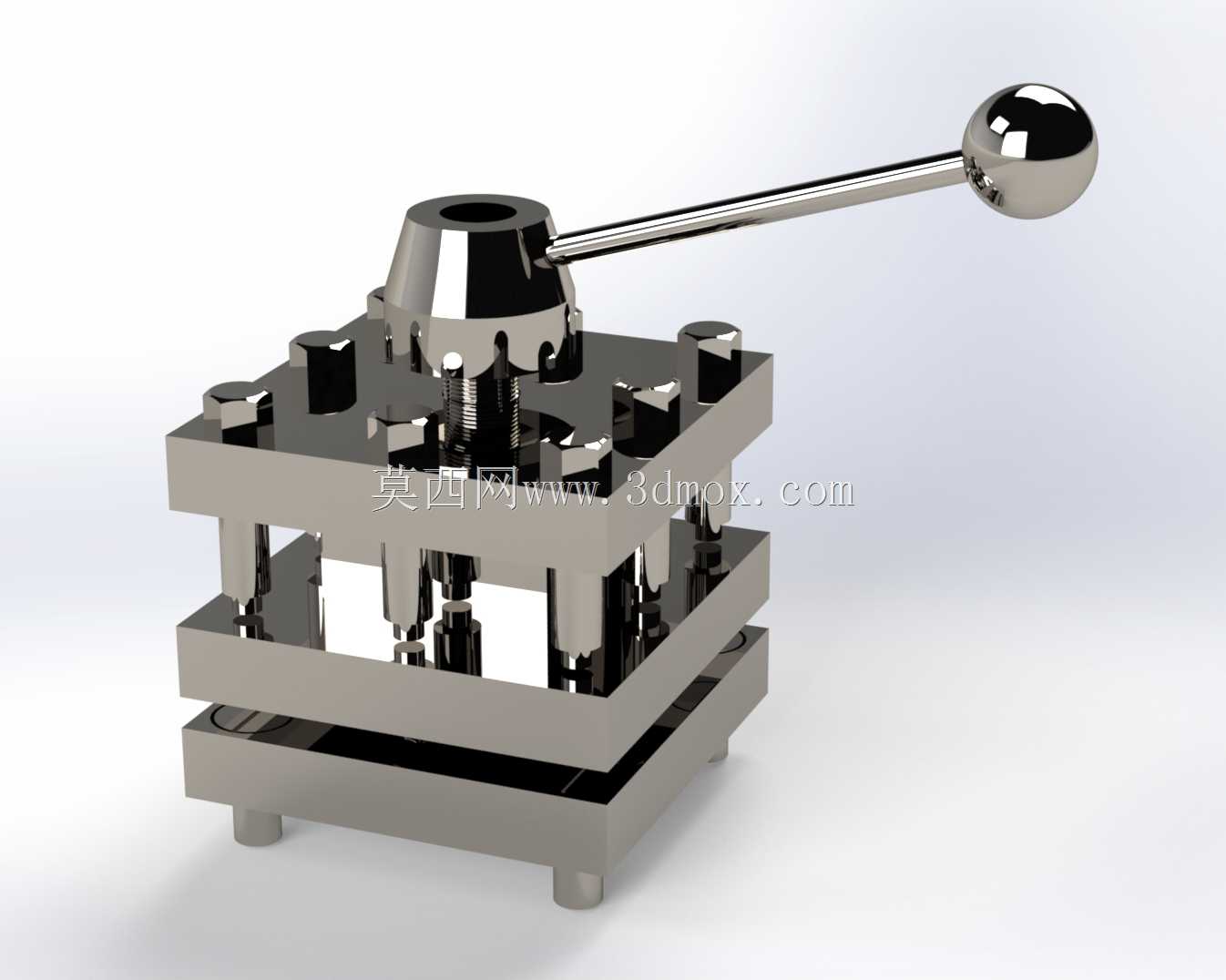

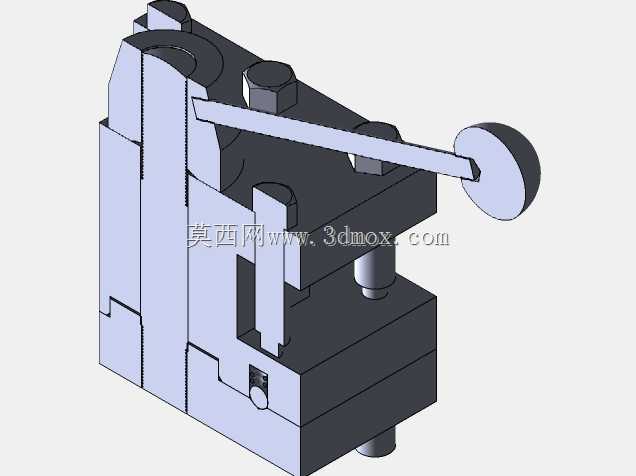

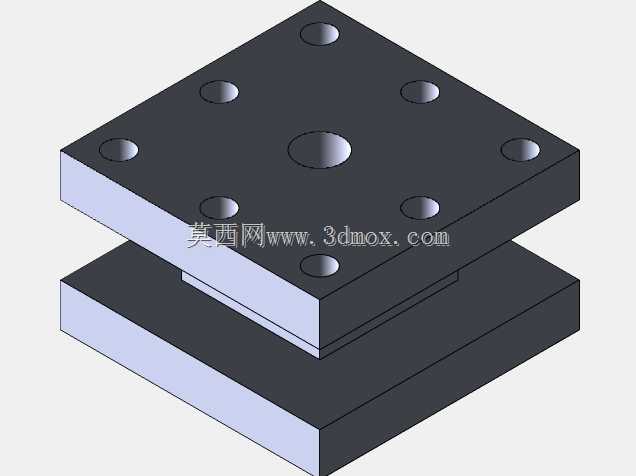

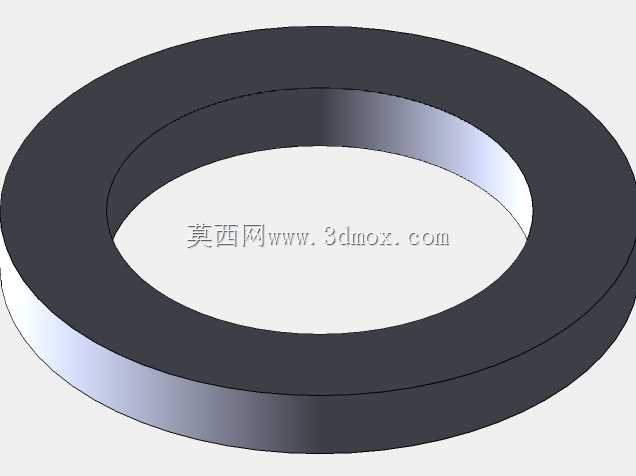

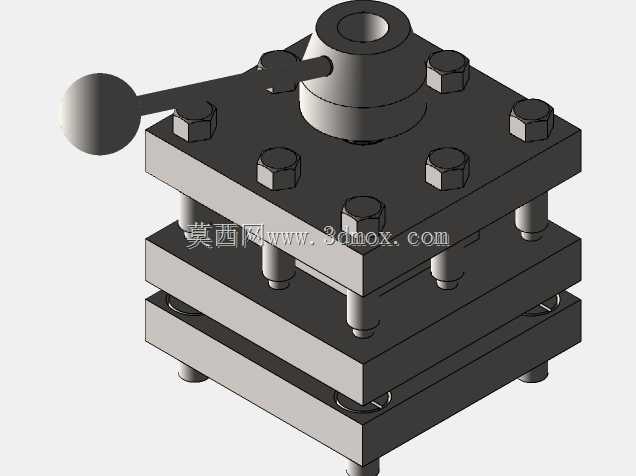

　　这款手动立式多工位刀架主要适配普通卧式车床、小型专用镗铣床的工位拓展需求，在中小批量零件加工场景中，可一次性装夹多把不同用途的切削刀具，无需反复拆换刀头、重新对刀，能有效压缩工序间的辅助准备时间，尤其适合维修车间、小型机加工坊的多品种小批量生产工况。从结构设计来看，整体采用层叠式立式布局，底部为带定位销孔的安装基座，可直接通过内六角螺栓固定在机床中拖板的安装平面上，基座上的定位止口与拖板定位槽配合，能保证刀架安装后的同轴度误差控制在0.02mm以内，避免换刀后出现加工尺寸偏移。中间层为多工位刀位安装座，每个刀位均设置独立的刀具压紧螺栓与定位V型槽，可适配方柄车刀、镗刀、切断刀等不同类型的常用切削刀具，

　　单刀位可夹持的刀具方柄尺寸覆盖16mm至25mm区间，能满足常规小型机床的加工刀具装夹需求。顶部的锁紧机构搭配长力臂操作手柄，利用球面增力结构实现刀位的锁紧与松开，操作时扳动手柄即可完成工位转位，转位后依靠内部的端面齿盘啮合实现精准定位，重复定位精度可达0.01mm，能保证不同工位刀具切换后的加工一致性。设计过程中充分考虑了手动操作的人机工程需求，操作手柄的球形端头采用防滑镀铬处理，力臂长度经过反复校核，既保证锁紧时能提供足够的压紧力避免切削过程中刀位窜动，又不会让操作人员在换刀时施加过大的操作力。整体外露金属部件均采用镀铬防锈处理，层叠结构之间设置防尘密封圈，可阻挡切削过程中产生的铁屑、切削液进入内部定位机构，降低日常维护的频次。

　　安装边界方面，刀架整体高度控制在180mm以内，最大外轮廓尺寸不超过200mm见方，不会在加工过程中与机床卡盘、尾座等部件产生运动干涉，适配绝大多数6132、6140系列普通车床的安装空间，无需对原有拖板结构进行二次改造即可直接安装使用。在实际切削工况下，该刀架可承受最大切削深度5mm的钢件车削作业，锁紧机构的抗振性能可满足断续切削的使用要求，不会因为切削振动导致刀位松动、打刀等问题。
