工业汽车传动用十字万向节结构

　　做传动结构设计快十二年，经手的万向节方案少说有四十多套，这套双轴输出的万向节结构，是针对非同轴动力传递场景做的优化款，最早是给商用车转向助力系统、工业流水线变角度动力输出工位做的配套设计。很多刚入行的工程师做传动方案时，遇到两轴存在轴线夹角、运行中相对位置会动态偏移的工况，第一反应是选弹性联轴器，但弹性联轴器的允许偏角大多不超过3度，一旦工况偏角超过5度，或者运行中轴系会随设备振动、负载变形出现持续的角度变化，弹性联轴器的橡胶元件很快就会出现疲劳开裂，扭矩传递效率也会骤降，这时候十字轴式万向节就是更可靠的选择。

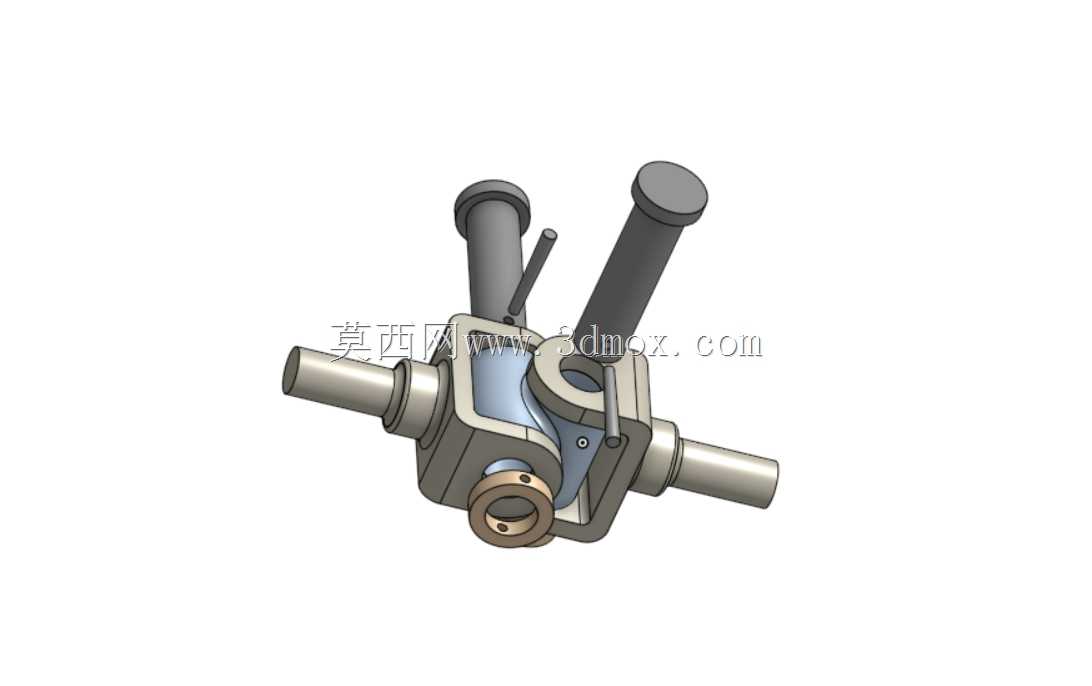

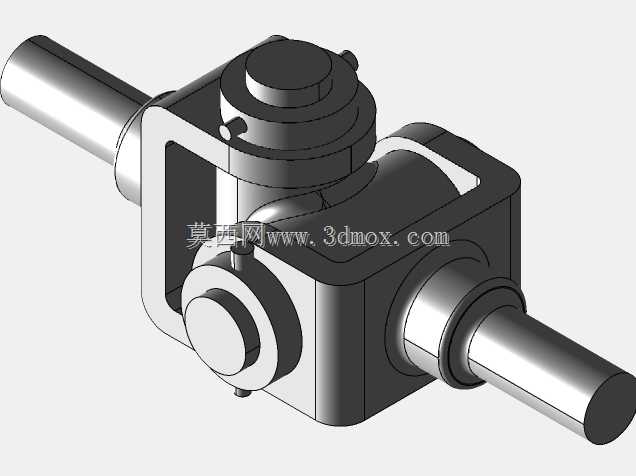

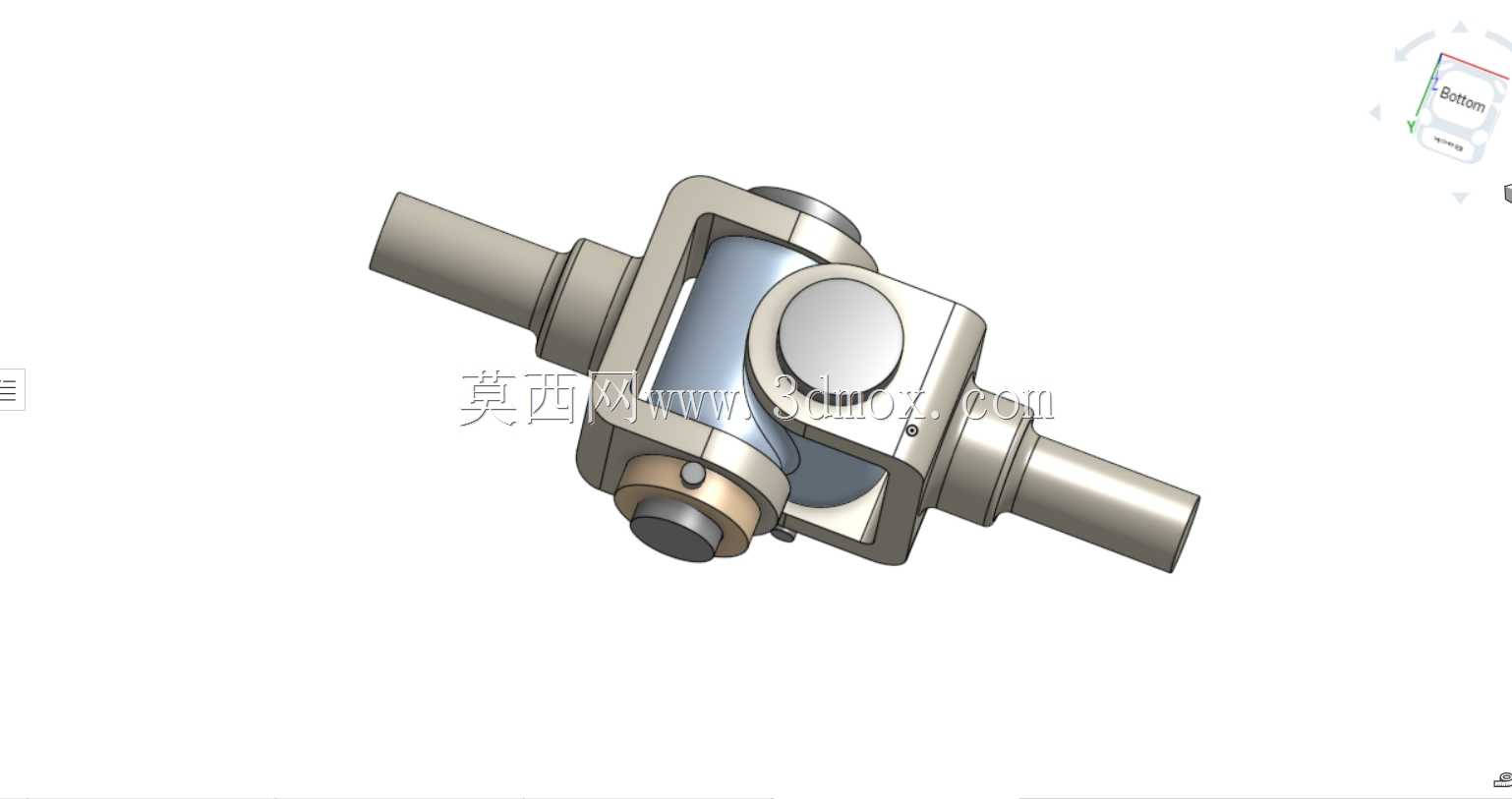

　　这套结构的核心设计逻辑，是通过十字轴的四个轴颈配合滚针轴承，实现两个输出轴之间的角度补偿，两个输出轴采用等径设计，轴端预留了标准键槽安装位，安装时不需要额外做轴端改制，直接配合平键就能实现扭矩传递，轴肩位置做了退刀槽设计，既方便轴承的压装定位，也能避免装配时轴颈和轴承内圈出现干涉。中间的十字轴座采用分体式锁紧结构，上盖和主体通过两个内六角圆柱头螺钉锁紧，锁紧后十字轴的轴向窜动量控制在0.02mm以内，既不会因为间隙过大出现传动冲击，也不会因为预紧力过大导致滚针轴承卡滞，运行时的传动效率可以稳定保持在97%以上。

　　从安装边界来看，两个输出轴的轴线夹角最大可以调整到25度，完全覆盖工业流水线、汽车底盘传动、小型农机传动系统的常规偏角需求，主体外壳采用方形结构，四个立面都预留了安装基准面，不管是法兰安装还是支座安装，都能快速找正定位，不需要额外设计定制安装工装。实际工况应用中，这类万向节常被用在汽车的转向传动系统里，连接转向器和转向轮，在车轮随悬架上下跳动时，依然能稳定传递转向扭矩，不会出现转向卡滞、回正不畅的问题；在工业生产场景里，这类万向节多用于多工位自动化设备的动力分路输出，比如包装机的送膜工位、印刷机的辊筒传动工位，当设备布局需要动力轴绕过设备内部的其他结构件时，通过万向节做变角度传动，不需要额外增加动力源，就能把动力传递到目标工位，大幅简化设备的整体布局。

　　设计这套结构时特意做了密封优化，十字轴轴承位置加装了防尘密封圈，能阻挡车间里的粉尘、切削液进入轴承滚道，在普通工业环境下的维护周期可以延长到12个月以上，不需要频繁加注润滑脂拆解维护。输出轴的轴颈表面做了高频淬火处理，表面硬度达到HRC55-60，和配套轴承内圈配合时，长期运行也不会出现轴颈磨损、跑圈的问题，整体结构没有冗余的复杂零件，加工难度低，普通数控车床、加工中心就能完成所有零件的加工，加工成本比同扭矩规格的球笼式万向节低40%左右，非常适合中小扭矩的传动场景选用。
