带法兰安装边的汽车轮毂连接轴套结构

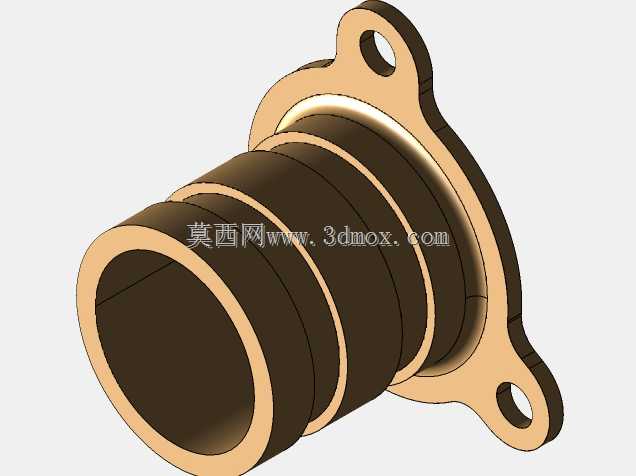

　　该结构属于汽车行走系统的核心连接部件，主要承担轮毂与转向节、半轴之间的定位、载荷传递与密封配合功能，在乘用车、轻型商用车的非独立悬架结构中应用广泛，日常行驶过程中需要同时承受车身垂向载荷、起步制动时的纵向冲击以及转向工况下的侧向力矩，对结构的同轴度、安装定位精度有较高要求。从结构设计来看，主体采用阶梯轴套式构型，一端设置三耳式法兰安装边，三个安装孔沿法兰周向均匀分布，孔位公差按照H7级精度设计，能够与轮毂单元上的定位销精准配合，避免装配后出现周向窜动；法兰与轴身衔接处做了R3圆角过渡，可有效分散应力集中，降低交变载荷下的疲劳断裂风险。轴身部分设置多道环形凹槽，这些凹槽主要用于安装橡胶密封圈、防尘挡圈，能够阻挡路面泥水、

　　沙尘进入轮毂轴承内部，延长轴承的维护周期与使用寿命，凹槽的宽度与深度按照常用O型圈的规格尺寸设计，装配时无需额外定制密封件，降低后期维保的配件成本。轴套的内孔采用阶梯通孔设计，大端用于容纳半轴花键的连接端，小端用于穿过轮毂轴承的定位轴颈，内孔表面粗糙度要求达到Ra1.6，保证与配合件的贴合度，减少装配后的同轴度误差。安装边界方面，法兰端面的平面度公差控制在0.05mm以内，确保安装后与轮毂结合面完全贴合，避免出现局部应力集中；轴身各段的外径公差按照IT6级控制，与轮毂轴承内圈采用过盈配合，过盈量控制在0.02-0.04mm之间，既保证轴承装配后的紧固性，又不会因过盈量过大导致轴承内圈变形影响转动精度。在实际建模过程中，

　　需要重点关注法兰安装孔的位置度、各段轴颈的同轴度以及密封槽的尺寸精度，这些参数直接影响部件装配后的实际使用性能；建模时可先通过旋转特征生成轴身与法兰的主体结构，再通过拉伸切除生成安装孔，最后对过渡圆角、密封槽等细节特征进行细化，能够有效提升建模效率，同时保证模型的参数化可修改性，方便后续根据不同车型的轮毂参数调整尺寸。
