钢管桁架式赛车车架空间结构设计

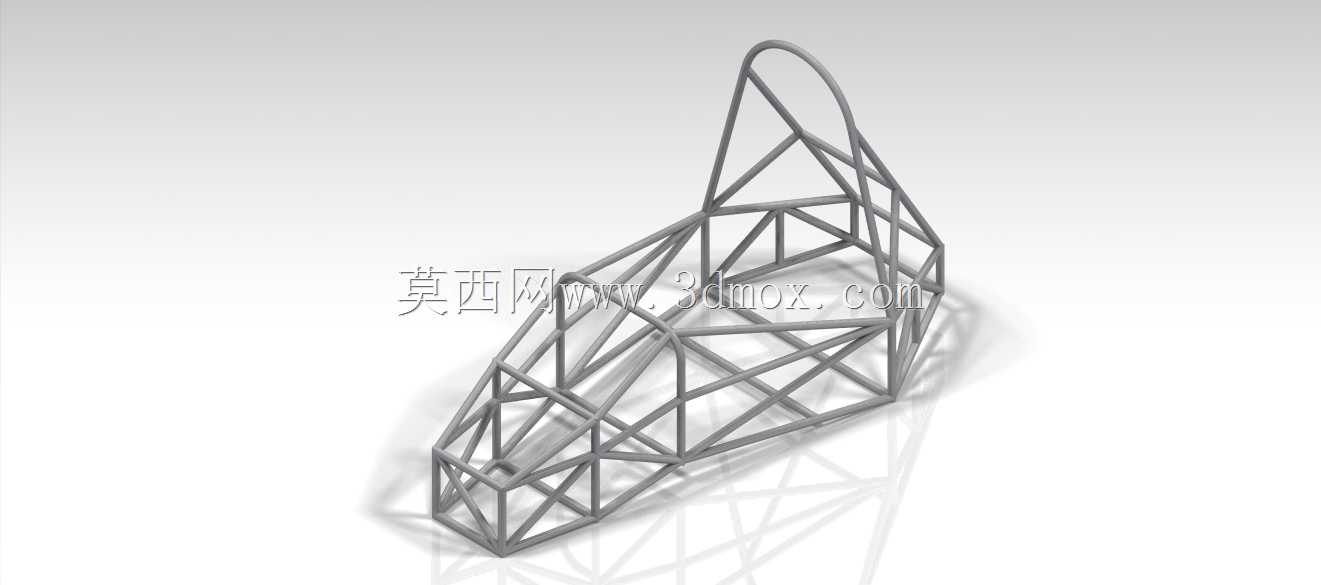

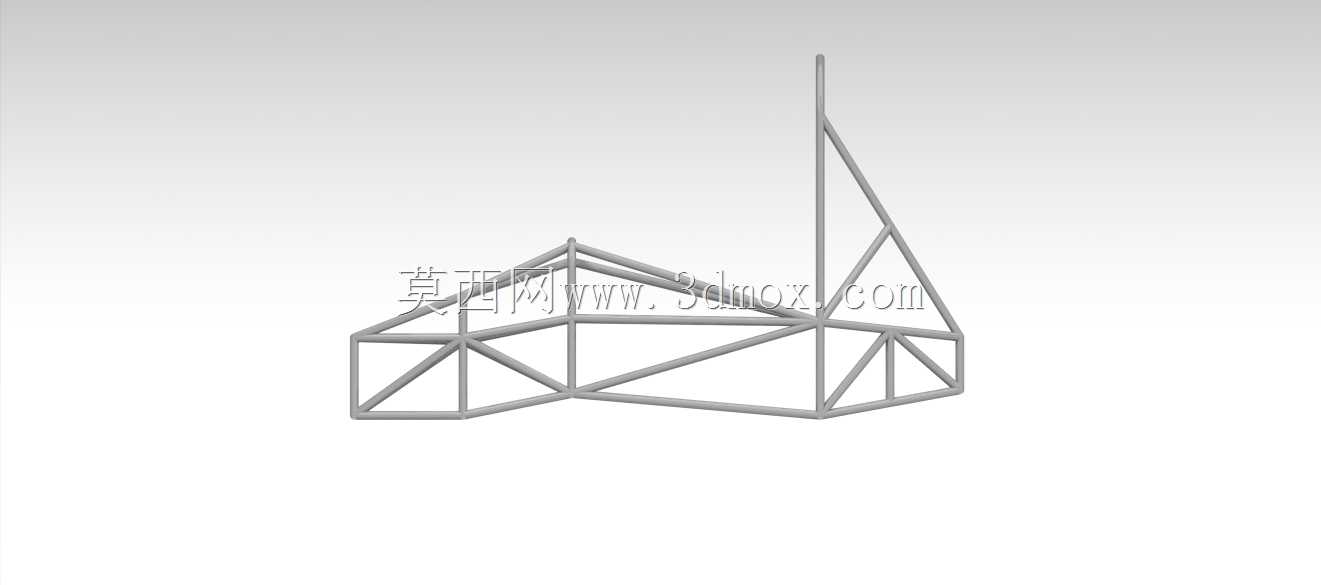

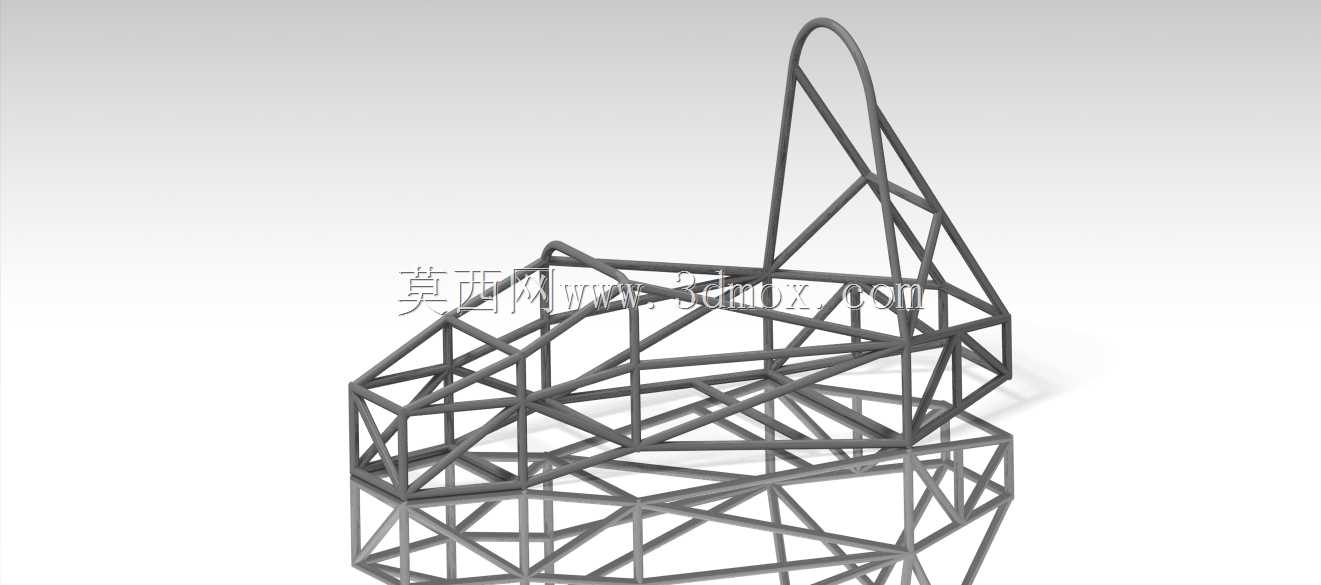

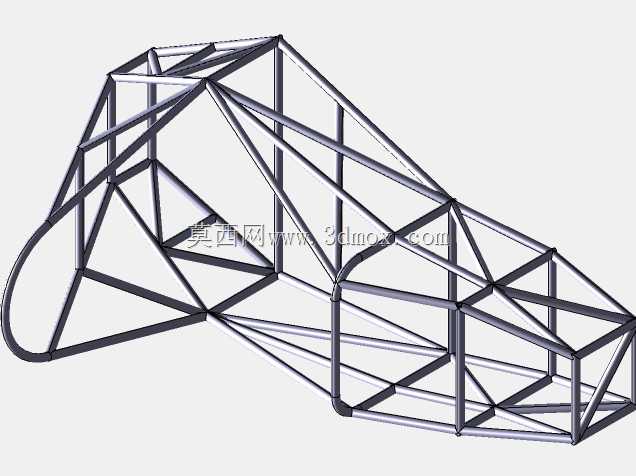

　　该空间桁架结构为小型竞速赛车的核心承载基体，整体采用冷拔无缝钢管拼接成型，所有杆件均通过空间角度定位后组焊，无额外拼接板材，依靠管材的轴向拉压性能实现整体承载，相比同强度的钣金冲压车架减重幅度可达40%以上，适配轻量化竞速赛事的使用需求。从实际装车场景来看，该结构需要同时承接动力总成、悬架系统、转向机构、座椅及安全束缚装置的全部安装载荷，在车辆过弯、急加减速、飞坡落地等极限工况下，还要将轮端传递的冲击载荷均匀分散到整个框架，避免局部应力集中导致的结构开裂。设计阶段优先划定了核心安装边界：前部预留的梯形空间用于固定前悬摇臂、转向机及冷却模块，杆件的开孔位置完全避开转向拉杆的运动行程，防止极限打方向时出现运动干涉；

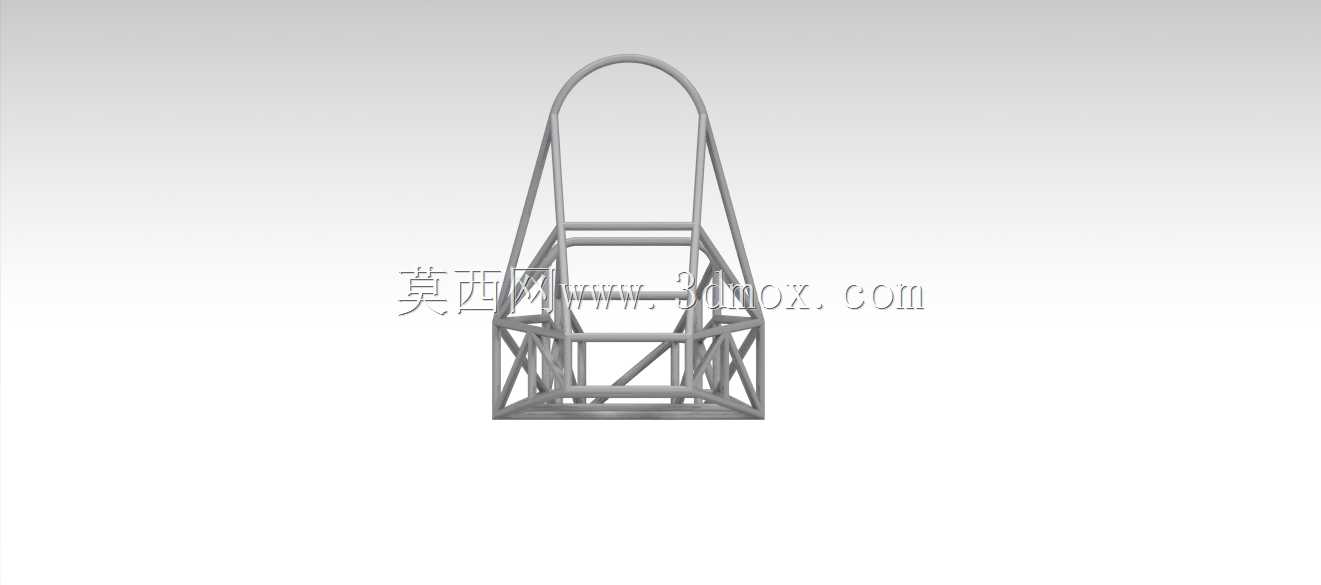

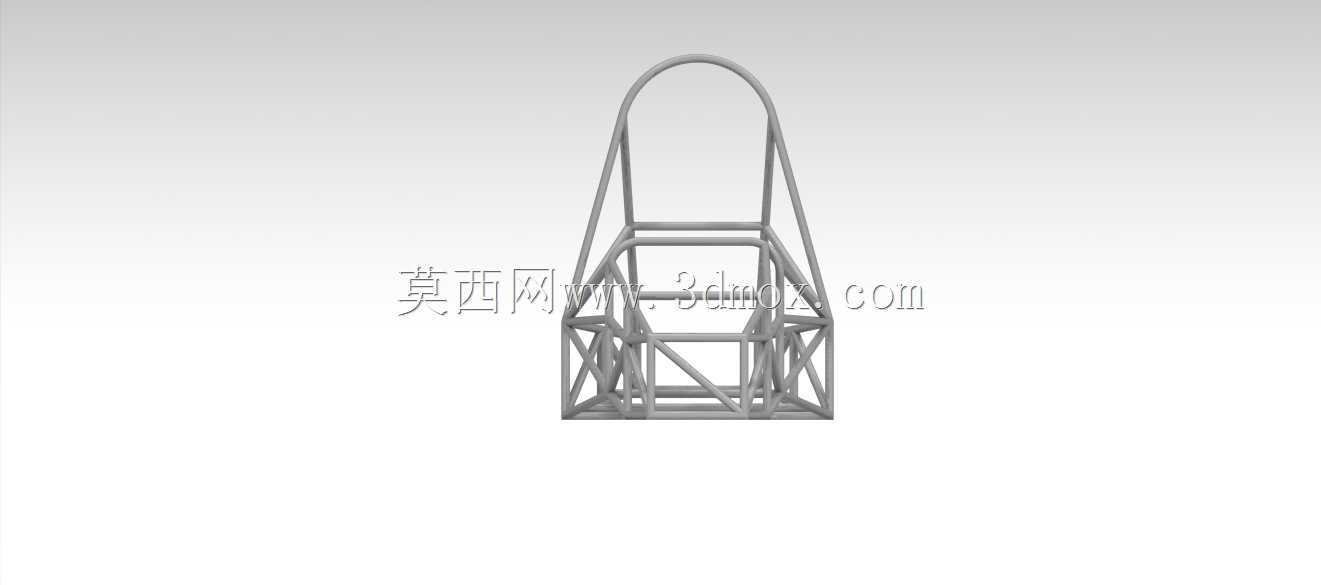

　　中部座舱区域的横向杆件间距严格匹配赛车座椅的安装孔位，侧边防撞横杆的高度刚好对应驾乘人员的髋部与胸腔位置，碰撞时可直接将冲击力传导至整体框架，减少座舱变形量；后部向上延伸的弧形桁架为防滚结构的核心部分，其顶点高度高于驾乘人员头盔顶部120mm以上，即便车辆发生翻滚，也能为头部预留足够的安全缓冲空间，不会出现框架挤压头部的风险。所有管材的连接节点均采用相贯线切口处理，相邻杆件的中心线交汇于同一点，避免节点处产生附加弯矩，这也是桁架结构设计的核心原则——让每一段管材只承受轴向力，最大化材料利用率。从安装适配性来看，框架底部的纵向主梁为整根连续管材，上面预留的安装平面可直接固定发动机悬置、后悬摇臂支座，不需要额外焊接加强支架；

　　座舱后部的横向横杆可直接安装安全带固定点，单点位的静态拉拽承载力可满足赛事安全规范要求。实际建模过程中，所有杆件的空间角度都经过运动仿真校核，既保证了结构强度，也为后续的外覆盖件安装预留了足够的贴合面，不会出现覆盖件与框架干涉的问题，同时框架的整体宽度控制在赛事规则允许的尺寸范围内，轮距匹配常规竞速轮胎的安装需求，不需要对框架做二次切割修改即可直接进入焊接试制环节。
