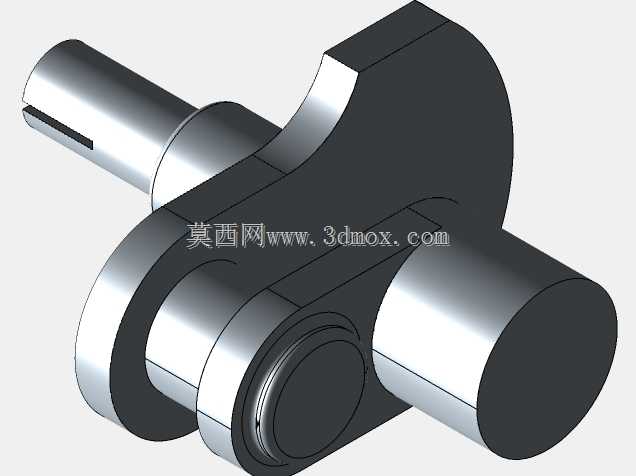

偏心式单拐曲轴机械结构三维建模

　　这类单拐偏心曲轴多用于小型往复式动力设备、微型压缩机以及便携式高压柱塞泵的动力转换单元，核心作用是把曲轴的旋转运动转化为活塞或者柱塞的直线往复运动，也可反向将直线推力转化为旋转扭矩输出，是小型动力端的核心传动零件。从结构设计来看，该曲轴采用整体式锻造结构思路，两端主轴颈保持同轴度设计，作为整根轴的旋转支撑基准，安装时需匹配对应内径的滑动轴承或者深沟球轴承，主轴颈的长度预留了轴承安装位、轴端密封位以及联轴器或者带轮的安装空间，其中一侧主轴颈上设计有键槽结构，用于和动力输入或者输出端的传动件做周向固定，避免传动过程中出现打滑松脱的问题。中间的曲柄销部分和两端主轴颈存在固定偏心距，这个偏心距直接决定了配套活塞或者柱塞的行程长度，

　　设计时需要严格控制偏心距的尺寸公差，否则会导致活塞行程超差，出现撞缸或者输出压力不足的问题。曲柄臂部分采用了大圆角过渡结构，没有尖锐的应力集中棱角，因为曲轴在运转过程中要持续承受交变的弯曲载荷和扭转冲击载荷，圆角过渡可以有效分散应力集中点，避免长期运转过程中出现疲劳裂纹，延长零件的使用寿命。从安装边界来看，两端主轴颈的同轴度需要控制在0.02mm以内，曲柄销和主轴颈的平行度公差不能超过0.015mm，否则运转时会出现卡滞、振动过大的问题，直接影响整套设备的运行稳定性。建模过程中需要重点关注各轴段的过渡圆角、键槽的位置尺寸、偏心距的精准度，这些细节直接决定了后续出工程图加工时的零件合格率，也会影响后续装配过程中各部件的配合精度。

　　实际应用场景中，这类小尺寸单拐曲轴常配套在小型家用空压机、便携式高压清洗机、小型内燃机模型以及教学用机械拆装实训设备上，相比多拐曲轴，单拐结构加工难度更低，装配调试更简单，维护成本也更低，适合小功率、低转速的动力传输场景。设计时还需要考虑动平衡问题，因为曲柄销和曲柄臂属于偏心结构，高速运转时会产生离心振动，所以曲柄臂部分可以根据动平衡测试结果适当做去重处理，保证整根轴的动平衡精度达到G6.3级以上，降低运转时的振动和噪音。
