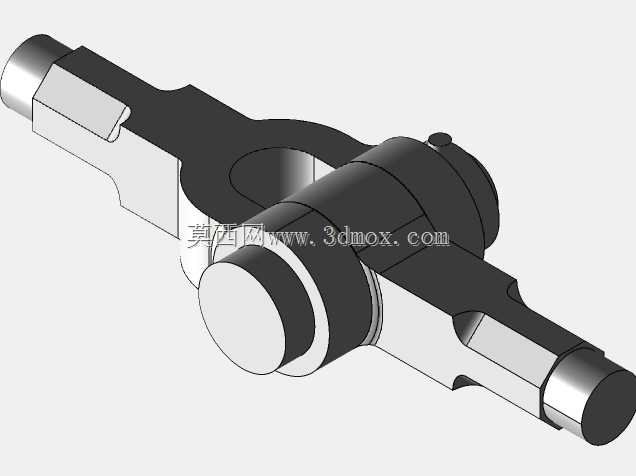

重载转向节接头三维结构设计

　　重载转向节接头作为重载行走设备转向系统的核心传力构件，主要应用于重型工程车辆、大吨位工矿运输设备、重型农用机械的转向执行端，承担转向动作传递、行驶载荷承载、多向冲击缓冲的核心作用，是连接转向拉杆与转向轮边总成的关键受力部件。该构件的核心功能是将转向器输出的摆动力矩平稳传递至轮边，同时承载车辆行驶过程中来自路面的垂直冲击、纵向制动力与侧向转向力，因此结构设计需同时满足高强度传力、多自由度适配、长期交变载荷下抗疲劳的多重要求。从结构设计逻辑来看，该接头采用对称式双销轴连接端搭配中间回转主体的布局，两端的销轴连接位分别适配转向拉杆与轮边转向节臂的安装接口，销轴段设计有定位平面与防转卡槽，可避免装配后出现周向窜动，

　　保证力传递的同轴度与稳定性；中间的回转主体采用环形抱合式结构，内置回转配合面，可实现转向过程中一定角度的自适应摆动，抵消车架与轮边之间的相对位移，避免连接部位出现应力集中。外形尺寸方面，该接头整体采用长条形对称布局，两端销轴直径与中间回转主体的外径比例经过载荷校核，销轴段的有效连接长度可满足重载工况下的剪切强度要求，中间回转部位的壁厚经过有限元应力分析优化，在保证整体结构强度的前提下尽可能降低构件自重，减少转向系统的运动惯量。安装边界上，两端销轴的中心距严格匹配对应车型的转向梯形设计参数，销轴端部的锁紧结构预留有标准紧固件的安装空间，中间回转部位的摆动角度范围覆盖车辆满载转向时的最大摆角需求，不会出现运动干涉问题。建模过程中，

　　所有配合面均按照机械加工公差要求预留了合理的配合间隙，销轴表面与回转配合面的粗糙度要求对应实际加工工艺，可直接用于后续的工程图生成、数控加工编程或者3D打印样件验证，对于转向系统的方案选型、结构优化、教学演示都有实际参考价值，结构细节上的倒角、退刀槽、防松卡槽等工艺特征均完整还原，符合实际机械加工的工艺要求，不存在无法落地的理想化设计结构。
