倾斜衔接式双段物料输送结构

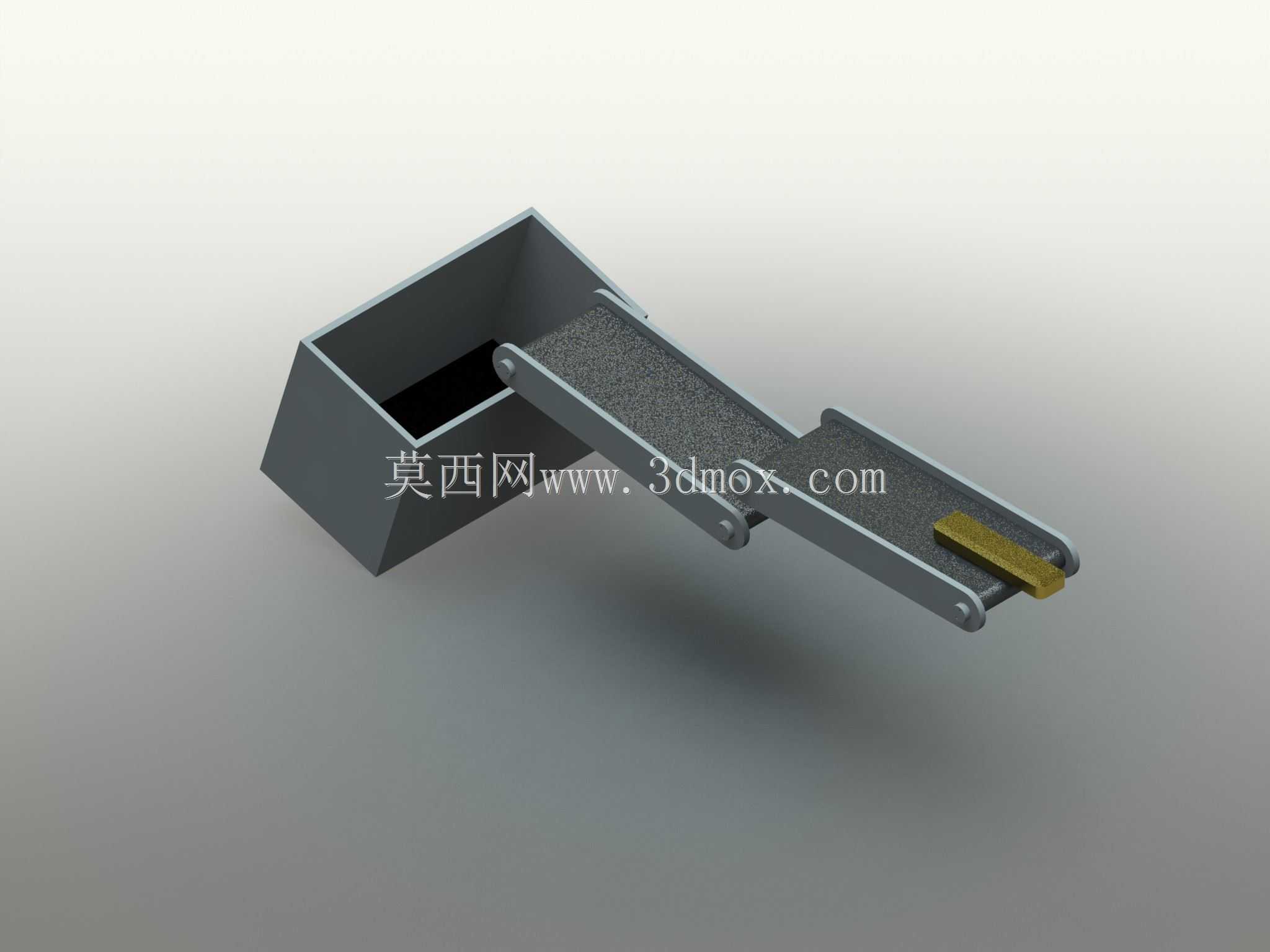

　　在轻工包装、电子元器件分拣、小型五金件加工的产线布局中，经常会遇到不同高度工位、不同走向工序之间的物料转接需求，常规的平直单段输送机无法适配存在角度差的工位衔接，容易在转接位置出现物料卡滞、滑落、跑偏的问题，这款双段倾斜衔接的输送结构，正是针对这类跨角度工位的物料转运场景设计。从结构布局来看，两段输送机架体采用铰接式连接结构，可根据实际工位的高度差、水平偏移量调整衔接段的倾斜角度，调整范围可覆盖15度到60度的常规产线落差需求，架体采用标准铝型材拼接设计，安装时无需额外焊接加工，可直接通过型材配套的角码、螺栓完成固定，适配现有产线的快速改造需求。两段输送带均采用防滑PVC材质，表面做细微纹路处理，避免小型工件在倾斜输送段出现下滑，

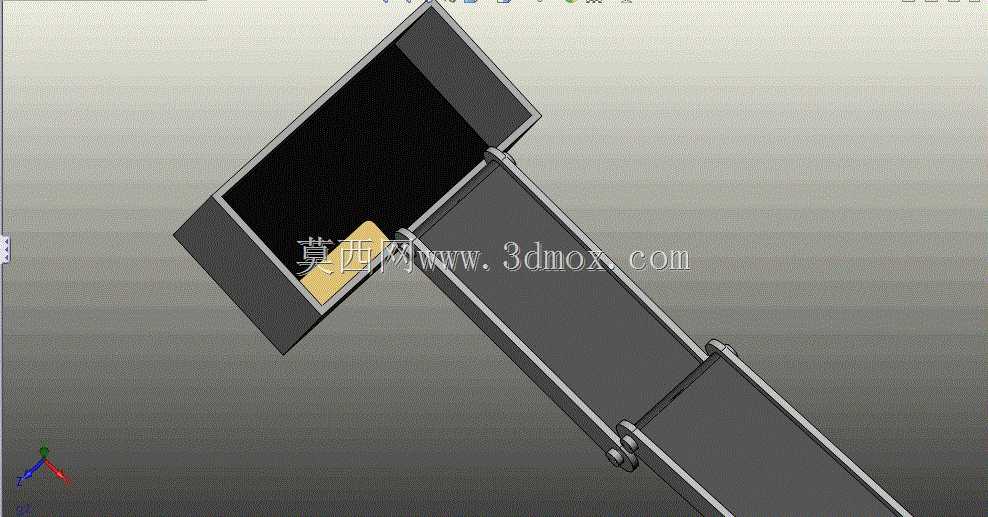

　　主动辊端配备张紧调节结构，可在长期运行出现皮带松弛时快速调整张紧度，无需拆解架体结构。末端承接料箱采用敞口式设计，开口尺寸覆盖第二段输送带的全部出料宽度，料箱与架体采用插拔式定位结构，可根据物料收集需求快速更换不同容积的料箱，也可直接对接下游的周转箱、分拣滑槽等设备。设计过程中优先考虑了安装边界的适配性，整体架体的底部支撑脚预留了膨胀螺栓安装孔，也可搭配脚轮实现移动工位的灵活布置，第一段输送带的进料端高度可在700mm到1200mm区间调整，适配不同高度的加工设备出料口，第二段输送带的出料端高度最低可降至300mm，满足料箱放置、人工取件的高度需求。在功能实现上，两段输送带可采用独立驱动控制，也可通过同步带联动实现同速运行，

　　针对易碎类物料可在倾斜段的两侧加装透明防护挡板，避免物料在转接过程中掉落，针对有防静电需求的电子物料输送，可更换防静电皮带材质，架体也可做接地处理消除静电积累。实际应用中，这类双段倾斜输送结构可直接对接注塑机出料口、冲床落料口、检测设备出料端，完成物料从加工工位到收集工位的自动转运，减少人工转接的工作量，也避免人工搬运过程中对工件表面造成的磕碰损伤，尤其适合小型工件的短距离跨角度转运场景，整体结构没有复杂的定制加工件，大部分零部件都可采用标准输送配件组装，后期维护更换成本较低，也方便设计人员根据实际产线需求调整两段输送带的长度、宽度参数，快速衍生出适配不同工位的变体结构。
