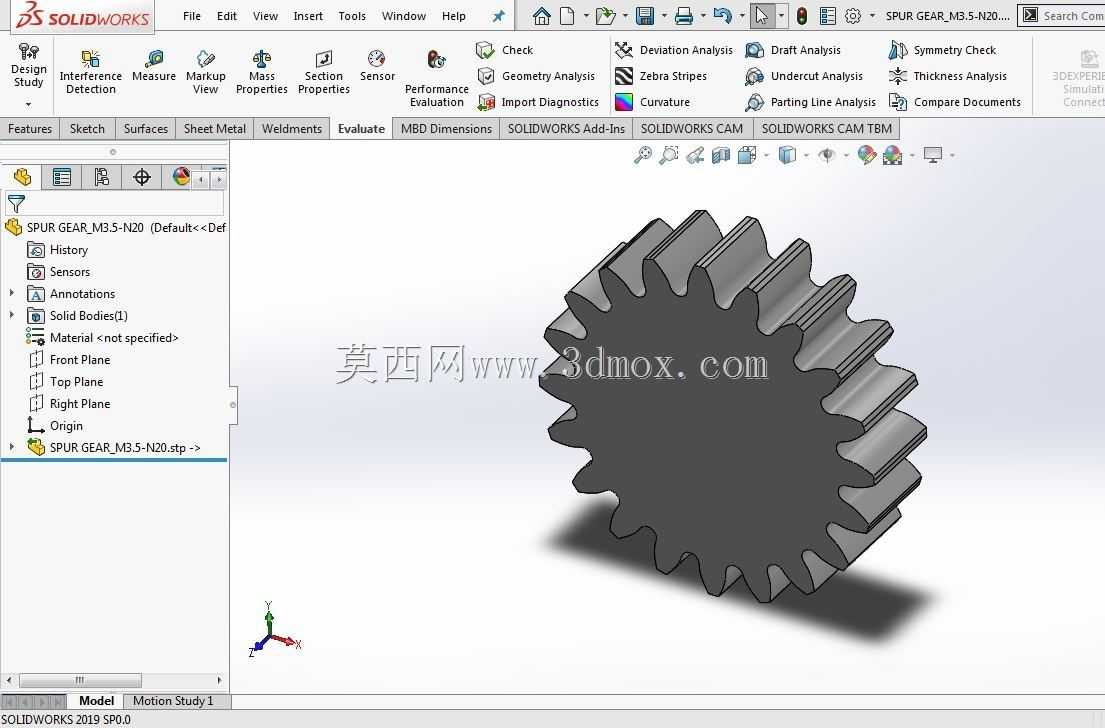

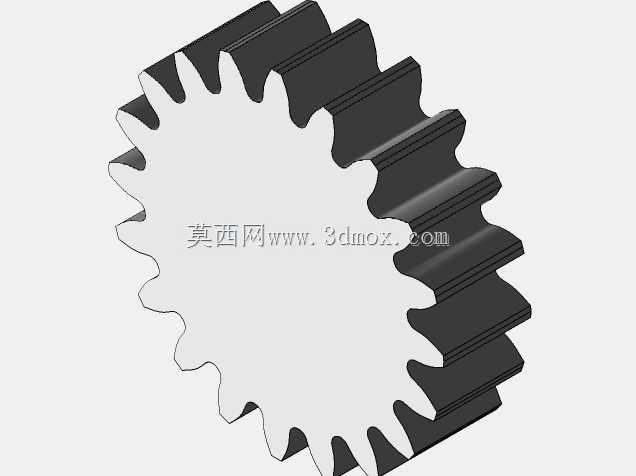

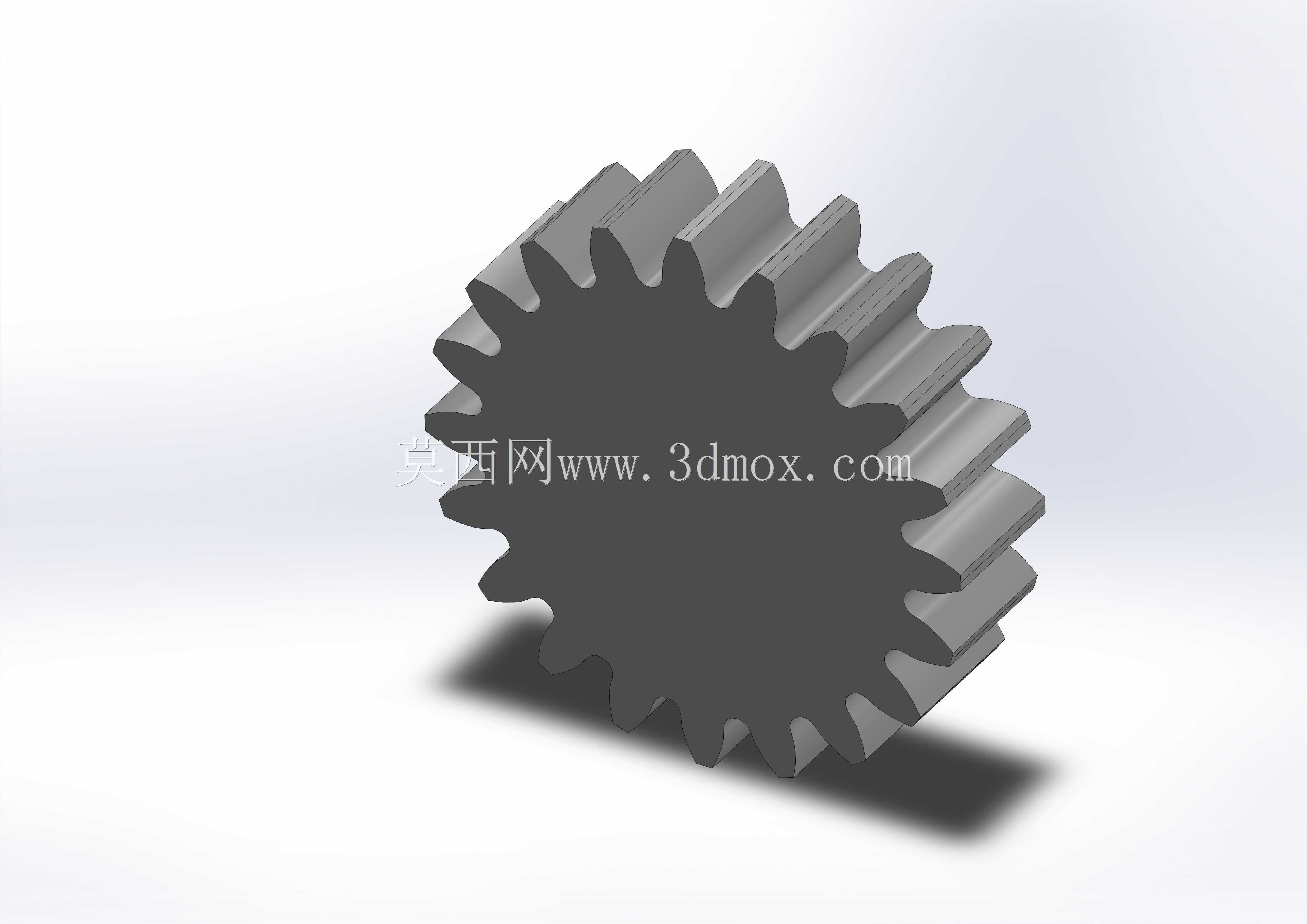

模数3.5压力角20度20齿直齿圆柱齿轮

　　这款直齿圆柱齿轮是平行轴传动系统里的基础核心零件，在中小载荷的动力传输场景中应用极广，从普通输送线的动力分配单元、小型工装夹具的进给机构，到仪器仪表内部的精密传动链路，都能见到这类参数齿轮的身影。不同于斜齿齿轮的轴向分力特性，直齿结构在安装时不需要额外考虑轴向载荷的抵消设计，对支撑轴承的选型要求更宽松，装配调试的门槛也更低，很适合用在轴向安装空间受限、不适合设置止推结构的紧凑传动舱内。

　　从设计逻辑来看，这款齿轮采用模数3.5、压力角20度的通用标准参数，是机械传动领域应用最广泛的齿形参数组合，20度压力角能兼顾齿根抗弯强度与齿面接触强度，既不会因为压力角过小导致齿根偏薄、重载下易断齿，也不会因为压力角过大造成传动效率下降、径向载荷激增的问题。齿数选定为20齿，刚好避开了17齿以下的根切风险区间，不需要额外做齿顶高修正就能保证完整的渐开线齿形，加工时不需要定制特殊刀具，用标准滚齿刀、插齿刀就能完成加工，量产的工艺性很好。

　　齿向方向采用无螺旋角的直齿设计，轮齿沿轴向完全平行，啮合过程中轮齿是沿全齿宽同时进入啮合、同时退出啮合，不存在斜齿传动的轴向力分量，支撑端只用普通深沟球轴承就能满足承载要求，不需要搭配角接触轴承或者推力轴承，能有效压缩整套传动机构的物料成本与装配空间。齿宽的设定匹配模数3.5的常规传动载荷需求，既保证足够的接触面积传递额定扭矩，也不会因为齿宽过大导致轮齿受载不均、出现偏磨的问题。

　　在安装边界上，齿轮的内孔、键槽尺寸都遵循通用轴系配合标准，和同模数的其他齿数齿轮啮合时，只要保证中心距符合两齿轮分度圆半径之和的计算值，就能实现准确的无侧隙或者定侧隙啮合，不需要额外做变位调整。日常运维中，这类直齿轮的润滑要求也比较简单，采用脂润滑或者低速油浴润滑都能满足长期运行需求，齿面磨损后更换配件的通用性极强，不需要专门定制非标准备件，能大幅降低设备全生命周期的维护成本。在精密仪器的传动链路里，这类标准直齿轮的传动回差可控，搭配合理的公差设计就能满足小扭矩下的精确传动比要求，不会因为齿形偏差导致传动比波动，影响仪器的测量或者动作精度。
