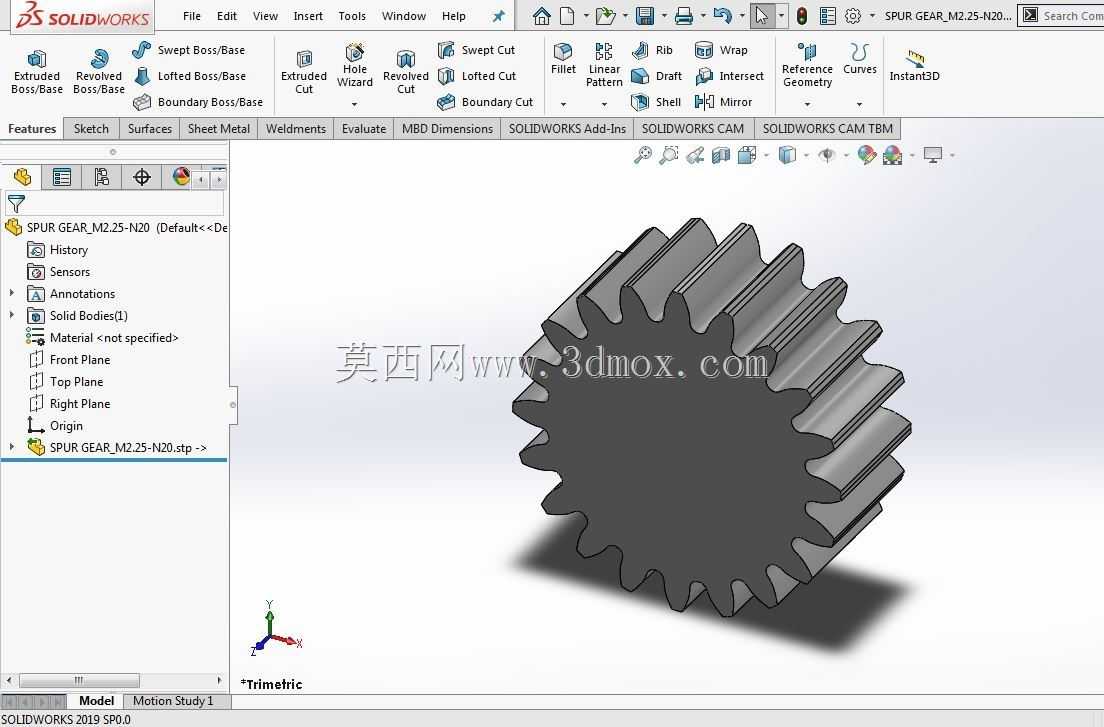

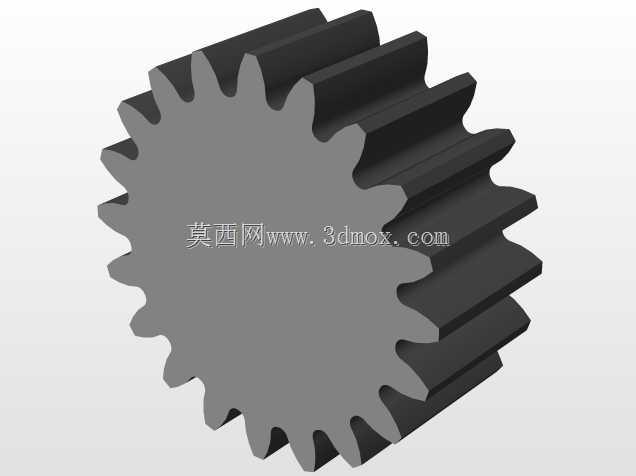

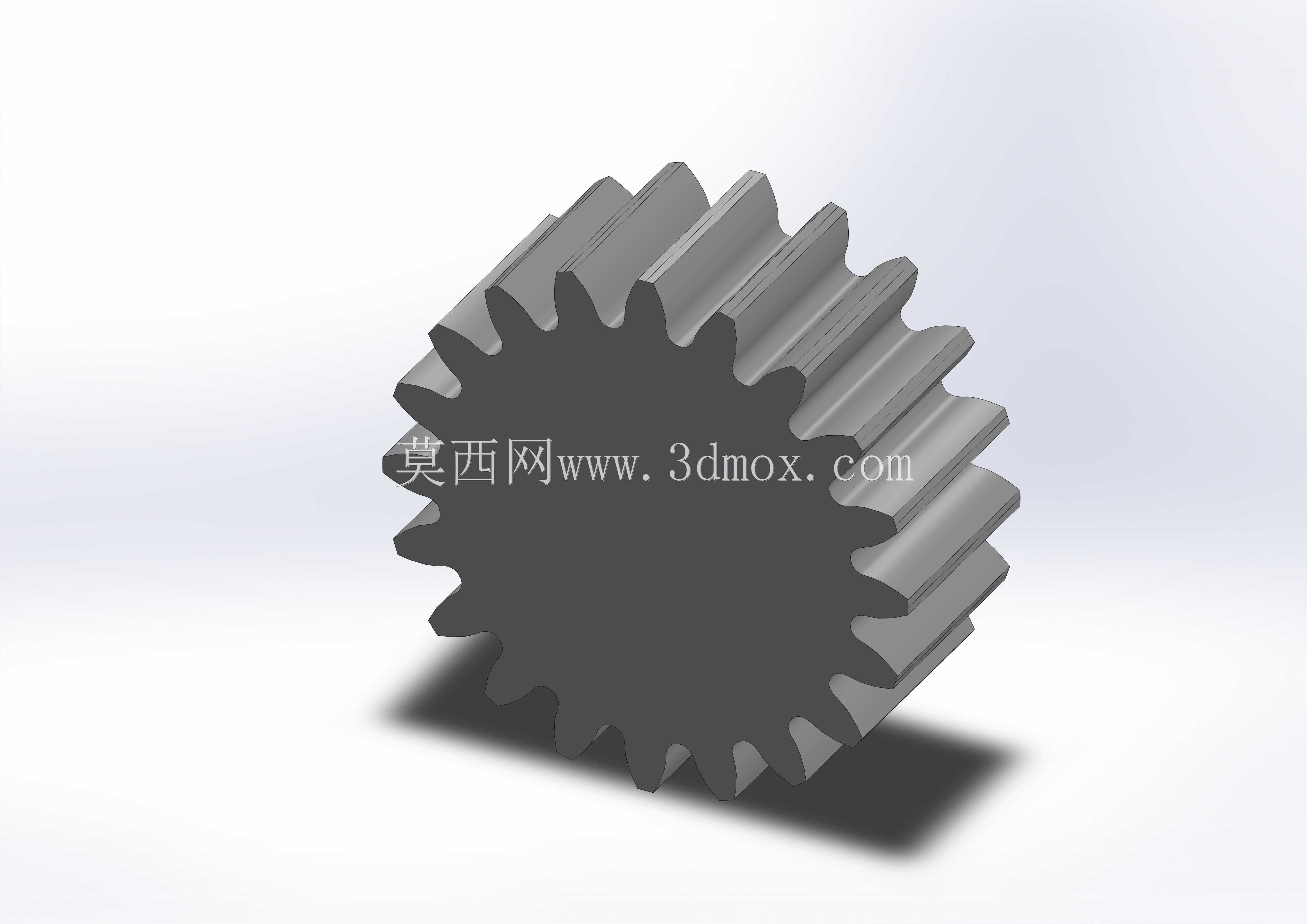

模数2.25齿数20压力角20度直齿圆柱齿轮

　　这款直齿圆柱齿轮在常规中小载荷的平行轴传动场景中应用十分普遍，从普通输送线的动力传递单元，到小型工装夹具的分度驱动结构，再到台式加工设备的进给传动链路，都能见到这类参数齿轮的身影。它的核心功能是在两平行轴之间实现恒定传动比的旋转运动传递，相比斜齿圆柱齿轮，它不存在轴向分力，对支撑轴承的轴向承载要求更低，安装调试时不需要额外考虑轴向窜动的补偿结构，适配结构紧凑、轴向安装空间受限的传动布局。

　　从设计逻辑来看，该齿轮采用20度标准压力角，这个参数是通用机械传动中应用最广泛的取值，能兼顾齿面接触强度、齿根弯曲强度与传动效率，不会出现小压力角齿轮齿根强度不足、大压力角齿轮传动径向力过大的问题。模数2.25的取值属于通用模数序列，对应的齿厚、齿高参数匹配常规的加工刀具规格，不需要定制非标滚刀、插齿刀就能完成加工，能有效降低生产制造环节的刀具成本与加工周期。齿数20的设计刚好避开了直齿轮根切的临界齿数，不需要进行变位修正就能获得完整的渐开线齿形，既减少了设计计算的复杂度，也避免了变位齿轮带来的啮合侧隙、中心距偏移等需要额外校核的问题。

　　从安装边界来看，该齿轮的轴向尺寸紧凑，轮毂部分的孔径可根据适配的轴径进行对应设计，齿顶圆、齿根圆的尺寸公差可按照GB/T 10095的对应精度等级选取，常规应用下选8级精度就能满足大部分传动场景的转速、载荷要求，如果是用于分度传动的场景，可将精度提升至7级，同时对应控制齿面粗糙度与形位公差。装配时需要保证两啮合齿轮的轴线平行度误差在允许范围内，否则会出现轮齿偏载、局部磨损加剧的问题，啮合侧隙可根据工作温度、润滑方式调整，常温油润滑的工况下保留标准侧隙即可，若用于低速重载、有冲击载荷的场景，可适当增大侧隙避免卡滞。

　　这类直齿轮的失效形式主要集中在齿面磨损、齿根疲劳断裂与齿面点蚀，设计时已经通过合理的齿根圆角过渡减少了应力集中，日常使用中只要保证润滑充分、避免过载冲击，就能达到较长的使用寿命。它的结构简单，加工、检测、装配的难度都低于其他类型的齿轮，是机械传动设计中最基础也最可靠的动力传递元件之一，很多入门级的机械设计从业者，都是从这类标准参数直齿轮的建模、选型开始，逐步掌握传动系统的设计逻辑。
