清扫设备用线束集成式存储接头结构

　　在商用清洁、工业清扫类设备的传感与介质传输链路中，这类集成式存储接头承担着多通路信号、低压气路或清洁液支路的汇接中转作用，区别于传统单路快插接头，它将多组独立通路整合在同一基座上，避免设备内部线束、管路杂乱排布带来的维护困难与干涉风险。从实际应用场景来看，这类接头多布置在清扫设备的滚刷腔体旁、尘桶连接段或者边刷驱动模块附近，既要耐受清扫作业中持续的振动冲击，也要适配设备内部紧凑的安装空间，同时还要满足日常维护时快速插拔、无需额外工具拆解的需求。

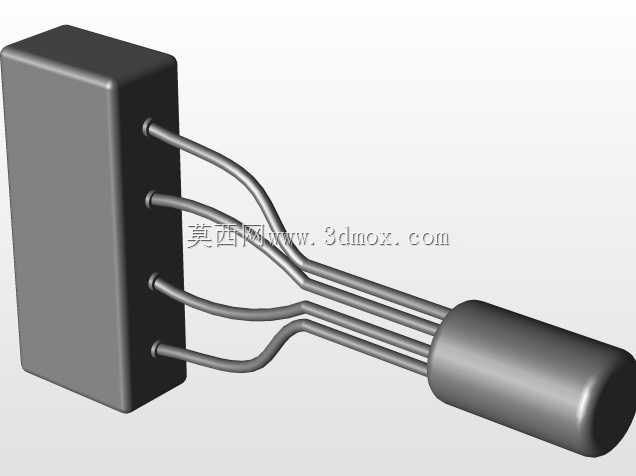

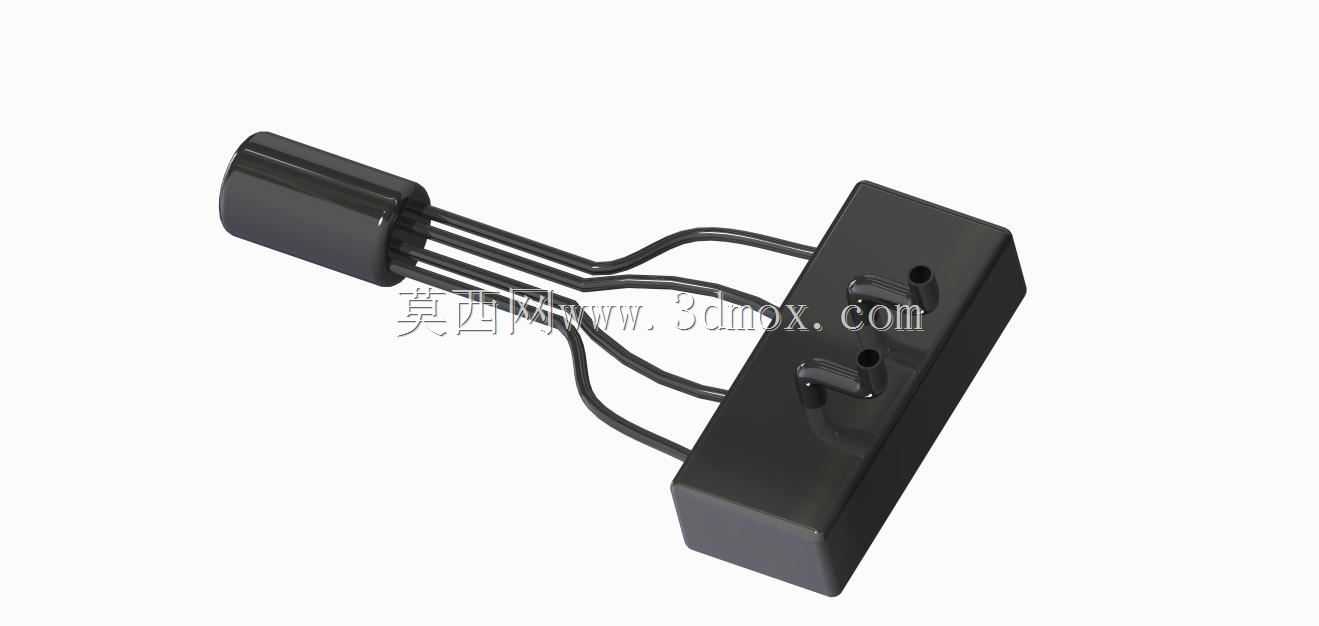

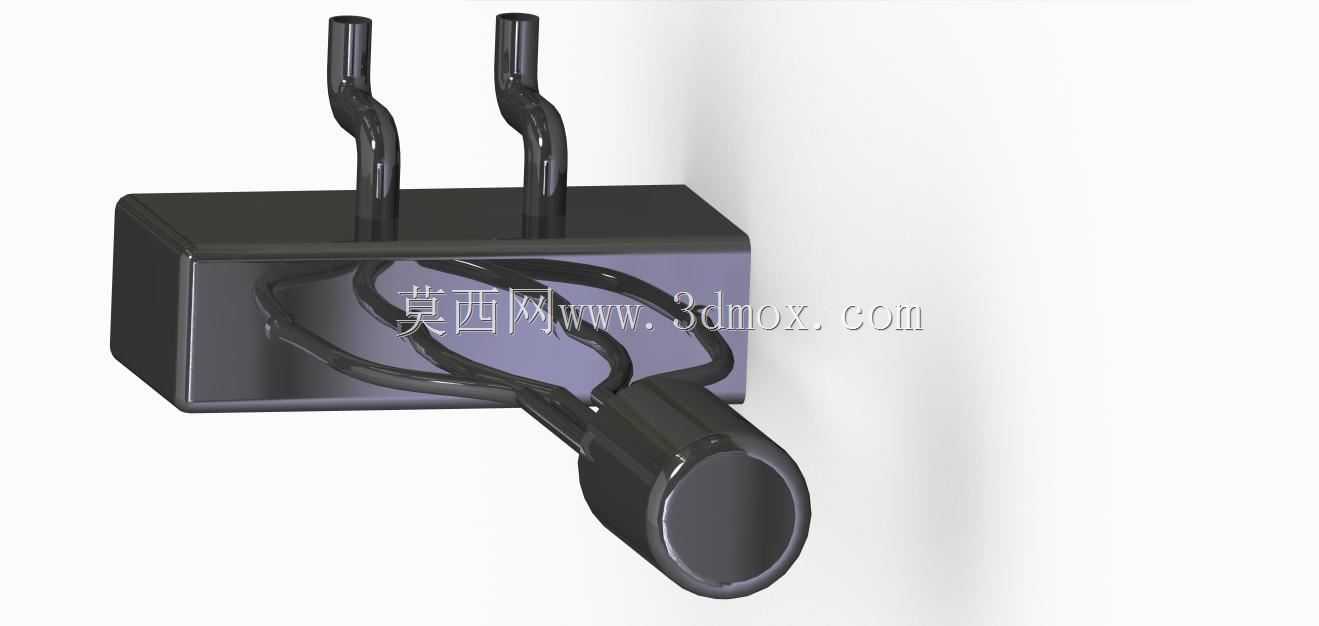

　　设计层面，接头采用分体式对接结构，一端为带多根柔性引出线的插合端，插合端外壳做了圆角过渡与加厚处理，插拔时受力均匀不会出现壳体开裂，引出的柔性线束做了防弯折应力释放设计，靠近插合端的位置预留了弯曲余量，避免设备运行过程中线束反复弯折出现线芯断裂；另一端为方形固定基座，基座上设置两组带定位卡扣的对接接口，接口内部做了密封槽结构，可适配对应规格的密封圈，防止清洁液、扬尘进入接头内部造成接触不良或者通路堵塞。基座背部预留了两个安装孔位，可通过M3规格的螺丝直接固定在设备的塑料安装支架上，安装孔位周边做了加厚凸台，锁紧螺丝时不会出现基座变形。

　　从安装边界来看，方形基座的长宽尺寸控制在40mm*25mm范围内，整体高度不含接头凸起部分为12mm，插合端完全插入基座后整体总长度为78mm，引出的三根柔性线束单根外径2.5mm，自然弯曲半径不小于10mm，排布时不会和周边的滚刷驱动电机、吸尘风道壁产生运动干涉。接口的插拔力控制在15N-25N区间，既保证连接后不会因设备振动松脱，也能让运维人员徒手完成插拔操作。接头所有外露的塑料部件均采用耐候ABS材质，可耐受-10℃到60℃的工作温度，适配户外清扫、室内商用清洁等不同作业环境的温度要求，接触件采用镀锡铜材质，接触电阻小于10mΩ，可稳定传输传感信号或者小功率供电，不会出现信号衰减或者接触发热的问题。

　　在实际装配验证中，这类集成接头相比传统多个单路接头并排安装的方案，可节省30%左右的安装空间，装配工时缩短40%，同时因为减少了接头数量，管路、线束的故障点也相应减少，后期维护时只需拔下一个集成插头即可完成对应模块的拆解，无需逐一分辨多根管路、线束的对应位置，大幅降低了运维的出错概率。基座上的定位卡扣采用弹性悬臂结构，卡扣的卡合量设计为1.5mm，多次插拔后卡扣的弹性衰减率低于5%，可满足至少500次插拔的使用寿命要求，适配清扫设备全生命周期内的维护拆解需求。
