帕克型折叠导向夹持结构件

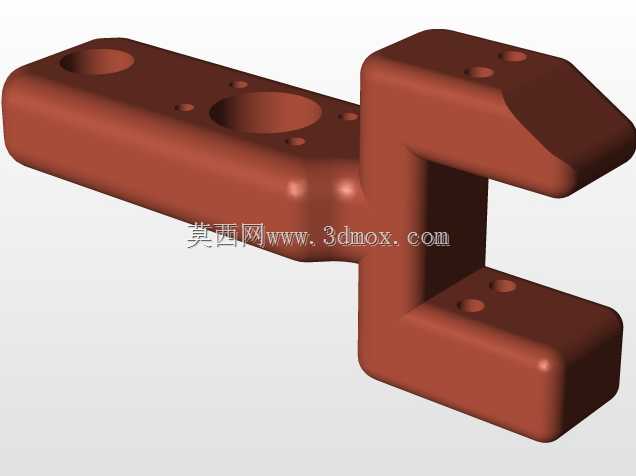

　　该结构件属于导向夹持类功能构件，主要应用在需要实现折叠避让、精准导向定位的工业设备工位中，常见于自动化生产线的工件定位模组、检测设备的探头导向支架、小型工装夹具的活动连接端，在需要构件在非工作状态折叠收合、工作状态保持刚性定位的场景下适配性极强。从结构功能来看，构件一端为长条形安装基座，表面分布多组不同孔径的安装孔位，其中大尺寸通孔用于穿装导向轴类零件，周边小孔用于安装紧定螺钉固定导向件位置，长条形基座的平直基准面可直接贴合设备安装板，保证安装后的平面度基准；另一端为C型开口夹持结构，上下两个平行夹持面均设置有定位小孔，可用于夹持传感器探头、导杆端部或者小型执行元件，C型开口的避让空间可容纳被夹持件的连接线缆或者小尺寸凸起结构，

　　避免安装时出现干涉。设计过程中优先考虑了安装边界的适配性，长条形基座的长度方向预留了足够的孔位调节余量，可适配不同安装孔距的设备基板，C型夹持端的开口深度经过尺寸校核，既保证足够的夹持接触面积提升装夹稳定性，又不会因为开口过大导致构件整体刚性下降，所有孔位的位置度公差均按照工装级精度设计，保证导向轴穿装后与夹持端的平行度满足使用要求。构件的转角位置均做了圆角过渡处理，一方面消除加工过程中的应力集中问题，提升零件的结构强度，避免长期受交变载荷出现开裂，另一方面也避免安装调试过程中尖锐边角划伤操作人员或者配套线缆。从安装适配角度来说，该构件可直接通过螺栓穿过基座孔位固定在设备型材或者安装板上，不需要额外加工转接件，

　　夹持端的孔位可适配常用规格的小型传感器、导杆类零件，折叠状态下构件整体占用空间小，可在狭小的设备内部空间完成布置，工作状态下C型结构的刚性足以支撑常规检测、导向类元件的受力需求，不会因为受力出现明显形变影响定位精度。在实际选型应用中，需要注意核对基座安装孔的孔距与设备安装位的匹配性，同时确认C型开口的尺寸是否适配被夹持元件的外径，若用于导向场景，需保证基座上导向孔与夹持端定位孔的同轴度符合装配要求，必要时可在装配时通过调整垫片微调安装位置，保证导向动作顺畅无卡滞。
