传感器安装用铝型材拼接支撑框架结构

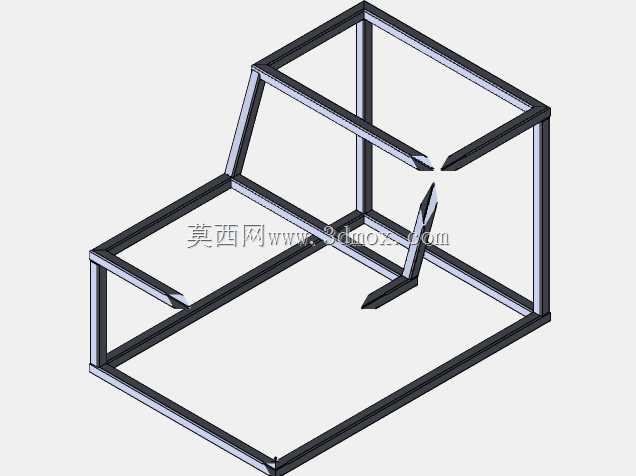

　　该支撑框架主要面向工业现场传感器布设场景设计，可作为光电传感器、接近开关、视觉检测元件等检测类部件的安装承载基体，适配自动化生产线工位检测、设备运行状态监测、物料到位判断等多种实际工况，能在复杂车间环境下为检测元件提供稳定的安装基准，避免因设备运行振动、外力磕碰导致传感器移位，保障检测信号的稳定输出。框架整体采用标准工业铝型材拼接思路设计，所有连接节点均依托型材端面的预置槽位完成装配，无需额外焊接工序，现场组装时可根据实际安装空间灵活调整局部杆件的伸出长度，适配不同检测点位的高度、水平距离要求。从结构布局来看，框架分为上下两层承载区域，下层为大尺寸矩形基准框，可直接固定在设备台面、输送线侧方支架或者地面预置的安装底板上，

　　四个底脚预留了标准紧固件安装孔位，安装时可通过膨胀螺栓或者T型螺栓完成快速固定，固定后整体框架的侧向晃动量控制在极小范围内，满足高精度检测场景的稳定性要求。上层框架通过斜向支撑型材与下层基准框连接，斜撑的角度经过力学校核，可在减少整体型材用量、降低框架自重的前提下，提升上层安装面的抗扭刚度，避免上层搭载的传感器在设备长期运行中出现共振偏移。框架中部预留了充足的走线空间，传感器的信号线缆、供电线缆可顺着型材的内置槽位布设，无需额外加装走线槽，既能够避免线缆外露被物料剐蹭破损，也能让整体布设效果更整洁，减少现场运维的线缆整理工作量。设计过程中充分考虑了不同规格传感器的安装兼容性，上层杆件的槽位可适配多种标准安装螺母，

　　不管是小型圆柱型接近开关，还是方形的光电传感器、视觉相机，都能通过配套的安装连接板快速固定在框架的任意点位，无需对框架主体进行二次钻孔、焊接改造。框架的所有杆件端面均做了平齐处理，没有突出的尖锐边角，可避免现场安装调试人员被剐蹭受伤，同时型材表面的阳极氧化层具备较好的耐锈蚀能力，可在多尘、轻度潮湿的车间环境下长期使用，不会因表层锈蚀影响安装精度。在安装边界方面，框架下层基准框的长宽尺寸适配多数常规输送线的侧方安装空间，不会占用过多的物料通行通道，上层安装面的高度范围覆盖了常规生产线检测点位的常用高度区间，若现场有特殊高度需求，也可通过更换对应长度的竖向型材杆件快速完成调整，无需重新设计整体结构。
