管道连接用90度转向肘形接头结构

　　这款肘形接头主要应用在流体输送管路的转向节点，常见于液压系统、气动回路、低压给排水管路以及小型工业设备的内部管线排布场景，用来实现管路90度方向的转折，避免管路硬弯折造成的通径缩窄、应力集中甚至管路开裂问题。从结构设计来看，两端采用带凸缘的法兰式连接结构，凸缘端面预留了密封件安装的贴合面，安装时可搭配平垫片或者O型密封圈实现端面密封，相比螺纹连接的弯头，这种法兰式结构的对中容错率更高，不需要在安装时反复旋转管件调整角度，只需要对齐两端法兰的安装孔位，锁紧紧固件即可完成装配，后期维护拆卸也更便捷，不需要转动整段管路就能完成接头更换。接头的内腔采用圆弧过渡的流道设计，没有直角转折的死角，流体经过时的局部阻力系数更低，

　　能够减少输送过程中的压力损失，同时避免介质中的杂质在转角处沉积堵塞，对于输送带有微小固体颗粒的流体工况也有较好的适应性。外形上整体采用变径鼓形的中段结构，相比等径的直角弯头，这种结构在转角处的壁厚分布更均匀，承压时的应力分布更合理，不会在转角内侧出现应力集中导致的爆裂风险，两端的连接凸缘外径大于中段主体外径，安装时可以给紧固件留出足够的操作空间，不会因为空间干涉导致扳手无法就位。安装边界方面，两端法兰的贴合面需要预留至少3倍紧固件直径的操作空间，接头的转弯半径适配同通径管路的最小弯曲半径要求，不需要额外增加管路补偿段就能完成转向排布，在紧凑的设备内部管线布局中，能够有效节省管路占用的空间，减少整体管线的排布长度。

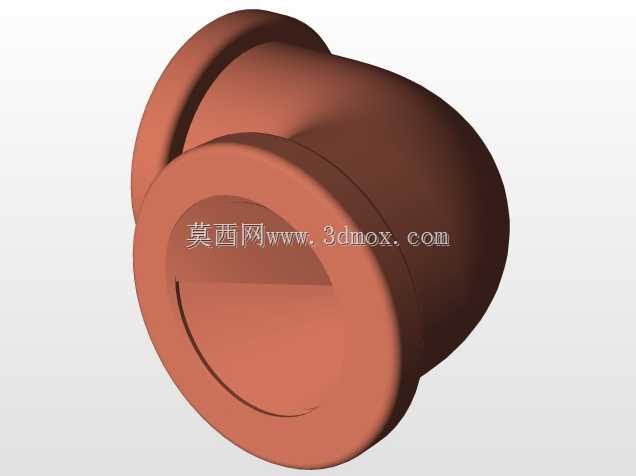

　　建模过程中重点还原了内腔流道的圆弧过渡曲面，以及两端凸缘的密封面平面度要求，所有的倒角、圆角都按照实际机加工工艺要求设置，避免出现建模时的尖锐棱角导致实际加工时出现应力集中或者刀具无法加工的问题，同时对接头的壁厚进行了等比例还原，能够直接用于管路排布的干涉检查，以及承压能力的仿真校核工作。
