叉型铰接连接头结构设计

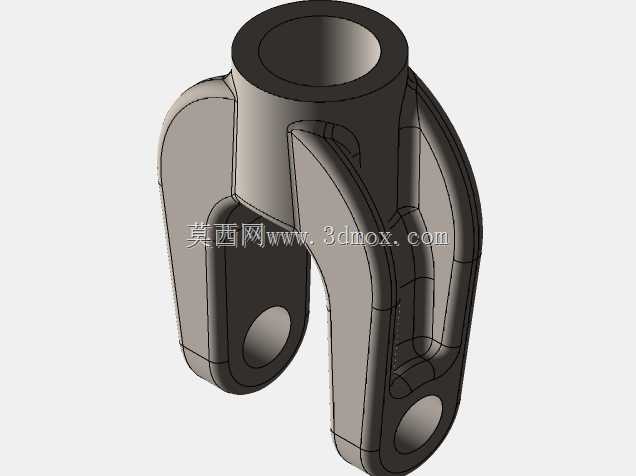

　　该叉型铰接连接头是机械传动系统中实现多自由度力传递与角度补偿的核心连接件，常见于工程机械连杆机构、农用机械悬挂系统、工业设备铰接支撑单元中，主要承担相邻部件间的载荷传递，同时允许连接部位在一定角度范围内相对摆动，抵消装配误差与运行过程中产生的位置偏移，避免刚性连接带来的应力集中问题。从结构设计来看，主体采用上端单圆柱筒、下端双叉耳的对称布局，上端圆柱筒设置同轴通孔，用于穿装主轴或销轴，实现与上端部件的回转连接，孔壁加工有足够的壁厚余量，可承受径向载荷与轴向窜动带来的磨损，筒身与叉耳衔接位置做了大圆弧过渡处理，分散应力集中点，避免交变载荷下出现疲劳断裂。下端两个叉耳对称分布，每个叉耳上加工有同轴的销孔，用于连接下端的连杆或执行部件，

　　双叉耳的间距经过严格计算，既保证连接时的配合间隙合理，不会出现卡滞，又能保证足够的夹持刚度，避免单侧受力时叉耳出现外张变形。设计过程中优先考虑了安装边界的适配性，上端圆柱筒的外径、内孔直径与整体高度匹配常规铰接座的安装尺寸，下端叉耳的开档距离、销孔直径适配常用规格的连接销轴与连杆端部尺寸，整体外轮廓没有突出的尖锐棱角，所有棱边均做了倒钝处理，既避免安装过程中划伤操作人员，也减少了应力集中的隐患。从受力特性分析，该类零件主要承受拉压交变载荷与少量的弯曲载荷，因此结构上在叉耳外侧设置了加强筋结构，从圆柱筒外壁延伸至叉耳外侧中部，在不显著增加整体重量的前提下提升了叉耳的抗弯刚度，避免大载荷下叉耳出现变形导致销孔错位。实际应用中，

　　该连接头可配合销轴、润滑衬套使用，销孔内壁预留了衬套安装余量，长期运行磨损后仅需更换衬套即可恢复配合精度，降低维护成本。整体结构的对称设计也降低了加工难度，可采用锻造毛坯后机加工的工艺成型，适合批量生产，在各类需要铰接传动的机械结构中都能实现可靠的连接效果，适配不同工况下的角度补偿需求，保证传动过程的平稳性。
