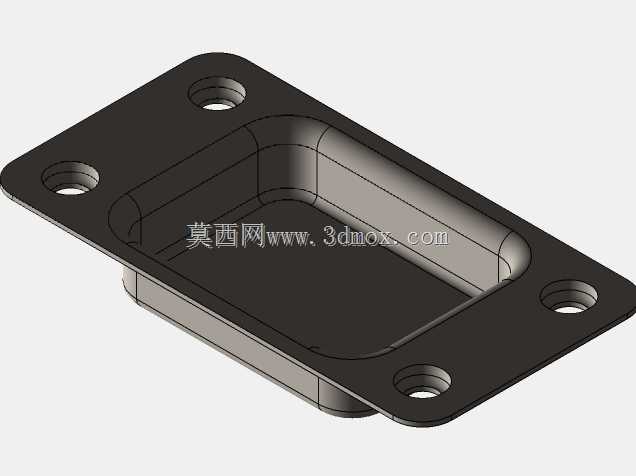

嵌入式带安装法兰方形沉槽托盘结构

　　这类带法兰边的方形沉槽托盘，常被用在各类检测传感设备、小型工控模组的嵌入式安装场景中，主体的沉腔结构用来容纳核心功能元件，避免元件突出安装面造成磕碰、干涉，同时四周延伸的法兰边直接贴合安装基面，靠四个角的通孔完成锁付固定，不需要额外设计压块或者转接支架，能大幅缩减装配环节的零件数量。从结构设计逻辑来看，沉腔的侧壁做了均匀的拔模斜度，不管是采用钣金冲压折弯还是机加工铣削成型，都能顺利脱模或者排屑，侧壁和底面的过渡位置设置了连续圆角，既可以消除应力集中，避免承托重物或者受振动时转角位置开裂，也能减少加工过程中的刀具损耗，圆角半径统一的参数设置，也方便后续做表面处理时药液或者涂层均匀附着。法兰边的四个安装孔做了沉头设计，

　　锁付螺丝之后螺丝头不会突出法兰表面，保证安装后整个托盘和基面完全贴合，不会出现局部翘起的问题，孔位的位置距离法兰外边缘和沉腔侧壁都预留了足够的安全距离，不会因为钻孔或者冲压造成边缘变形，也给锁付工具预留了操作空间，不会出现扳手碰擦侧壁的情况。实际选型使用时，需要注意沉腔的内部净尺寸要完全匹配被承托元件的外形尺寸，预留0.2到0.5毫米的装配间隙，避免元件放不进去或者旷量过大，法兰边的外形尺寸要和安装面板上的开孔尺寸匹配，嵌入式安装时法兰边刚好卡在开孔外侧，不会出现托盘整体掉入设备内部的问题。沉腔的深度要结合元件的突出高度来选，保证元件装入后最高面不超过法兰平面，或者根据实际需求预留合适的突出量，托盘的壁厚根据承托重量选择，

　　常规传感元件承托场景下1.5到2毫米的壁厚就可以满足强度要求，如果需要承托较重的模组，可以适当加厚侧壁和底面，或者在沉腔外部增加加强筋结构提升刚性。这类结构的优势在于集成度高，单个零件同时实现元件容纳、安装固定、位置限位三个功能，不需要额外搭配其他辅助零件，在紧凑的设备内部空间里可以有效节省安装位置，同时规整的外形也方便做密封处理，在法兰边和安装面之间加装密封胶条，就可以实现沉腔内部的防尘防水，适合在户外或者工业多尘环境下的传感设备上使用。建模过程中需要注意法兰平面的平面度公差要求，保证安装后和基面完全贴合，沉腔底面的平面度也要控制，避免装入元件后出现倾斜，影响元件的检测或者工作精度，四个安装孔的位置度公差要控制在合理范围，避免和安装面板上的螺柱出现错位，导致无法装配。
