机床用立式夹装刀架支撑结构

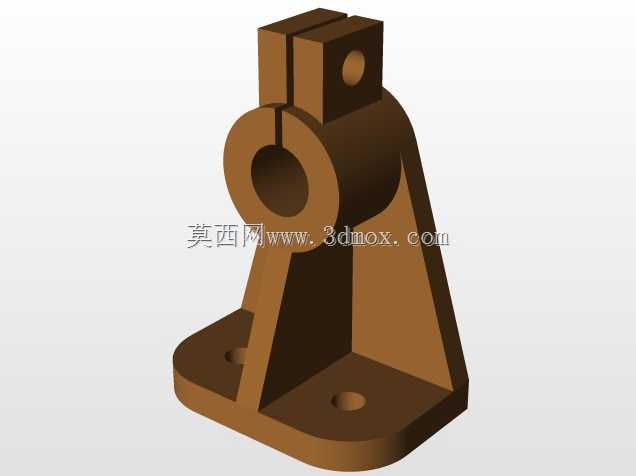

　　这款刀架支撑结构主要应用于常规金属切削机床的刀具装夹工位，承担刀具固定、位置调整与切削载荷传递的核心作用，是小型车床、专用铣削设备上实现刀具快换与刚性支撑的关键零件。从结构设计逻辑来看，底部采用带两个安装沉孔的方形法兰底座，安装时可通过内六角螺栓直接固定在机床溜板或者专用刀塔安装面上，底座与上方支撑立板之间设置了三角形加强筋结构，筋板厚度与立板壁厚保持一致，可有效抵消切削过程中产生的径向切削力与扭矩，避免装夹刀具出现振颤影响加工精度。中部的环形夹装孔采用开口式设计，孔壁一侧预留锁紧缝隙，上方的双耳座位置加工有同轴销孔，穿入锁紧螺栓后可实现夹装孔的径向收缩，能够抱紧不同直径规格的刀杆或者刀具接杆，

　　这种开口夹装的设计相比传统螺钉顶紧结构，装夹接触面积更大，夹紧力分布更均匀，可有效避免刀杆表面被顶伤，同时装拆调整时仅需松紧单颗螺栓，换刀效率更高。上方的双耳座除了承担锁紧功能外，侧面的销孔还可作为定位基准，配合定位销可实现刀具伸出长度的快速定程，减少换刀后的对刀时间。从安装边界来看，底座的两个安装孔中心距适配常规小型机床的刀架安装孔位标准，整体高度控制在不干涉机床溜板行程的范围内，环形夹装孔的轴线与底座安装面保持严格的垂直公差，可保证装夹后的刀具切削刃与工件加工面的位置精度。整个零件的壁厚设计充分考虑了铸造工艺的成型要求，所有转角位置均设置了铸造圆角，避免应力集中，同时夹装孔内孔、安装底座底面、

　　双耳座销孔等关键配合面预留了机加工余量，可在毛坯成型后通过铣、镗、钻工序达到最终的精度要求。在实际使用场景中，这类刀架结构可适配圆柱柄车刀、钻夹头接杆、小型铣刀杆等多种刀具，既可以用于普通台式车床的简易刀位扩展，也可用于专用自动化加工设备的固定刀具工位，结构刚性足以应对有色金属、低碳钢等常规材料的切削载荷，日常维护时仅需定期检查锁紧螺栓的预紧力，以及夹装孔内是否残留切屑即可，整体结构简单可靠，加工制造成本较低，是小型机床上应用十分广泛的刀具装夹支撑部件。
