拨叉式移位执行构件三维结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:601701
  • 拨叉式移位执行构件三维结构设计

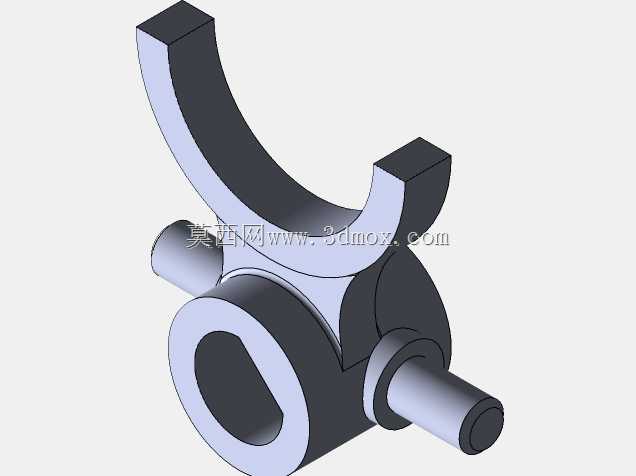

  该移位构件属于传动系统中的执行类零件,常见于机床变速箱、自动化输送线的工位切换机构、轻工设备的档位调节单元中,核心作用是通过自身的摆动带动滑移齿轮、滑块等从动件完成轴向位置切换,实现传动路径的变更、工位的精准对位或者负载的移位动作。从结构设计来看,主体采用弧形拨叉臂搭配同轴安装轴的布局,下部的轴套部分开有键槽结构,可通过平键与驱动转轴实现周向固定,接收转轴传递的摆动力矩,轴套两端延伸出的短轴段可嵌入安装基座的对应轴孔内,作为整个构件摆动的回转支撑,保证摆动过程的同轴度,避免卡滞。上部的弧形叉臂为工作接触段,内弧面的曲率与被拨动件的环形卡槽曲率完全匹配,接触区域做了等宽设计,摆动过程中可将驱动力均匀传递到被拨动件上,减少局部应力集中,

  同时避免拨动过程中出现脱槽、偏载的问题。设计时充分考虑了安装边界的限制,轴套的外径、叉臂的摆动半径均控制在常规变速箱拨叉安装腔的尺寸范围内,两端支撑轴段的长度适配常规基座的安装孔深度,装配时无需额外修改腔体结构即可完成适配。叉臂与轴套的衔接位置做了圆弧过渡处理,可分散摆动受力时的应力,避免长期交变载荷下出现根部断裂的问题,轴套内孔的公差带选用基孔制间隙配合,既保证与转轴的装配顺畅,又能控制径向窜动量在合理区间,减少摆动过程的旷量。实际应用中,该构件的摆动角度通常根据被驱动件的移位行程设定,弧形叉臂的开口尺寸可适配不同直径的被拨动环形件,两端支撑轴段可根据安装需求加装轴套或者润滑衬套,降低长期往复摆动的磨损量,适用于需要频繁切换位置、档位的机械传动场景,建模时还原了各部位的倒角、退刀槽等工艺细节,可直接用于结构校核、运动仿真以及加工工艺的编制参考。
