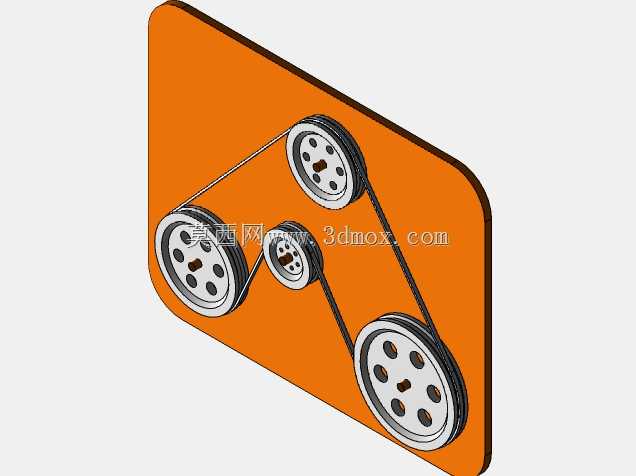

这套多轮组合皮带传动结构,常见于中小功率的动力传递场景,比如小型轻工设备的动力排布、教学演示教具、非标自动化设备的分路动力输出单元,区别于常规单组两轮带传动,这套结构通过五个不同直径的带轮完成多路径动力分流,能在有限安装空间内实现不同转速比的动力输出,不需要额外加装多组独立传动副。从安装边界来看,所有带轮都固定在一块立式安装基板上,基板做了圆角处理避免安装剐蹭,带轮的轴孔均预留标准键槽安装位,轴端可以根据实际负载需求加装挡圈或者锁紧螺母,防止带轮高速运转时发生轴向窜动。设计时首先考虑的是皮带包角的合理性,每一个从动轮与皮带的接触包角都控制在合理区间,避免小直径轮处出现皮带打滑丢转的问题,中间位置的小直径带轮同时起到张紧轮的作用,

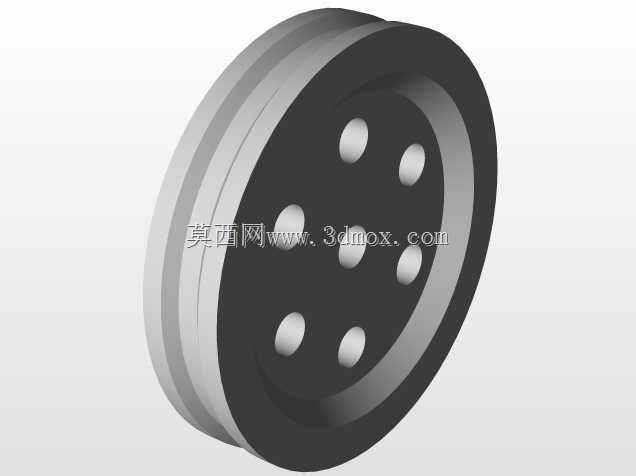

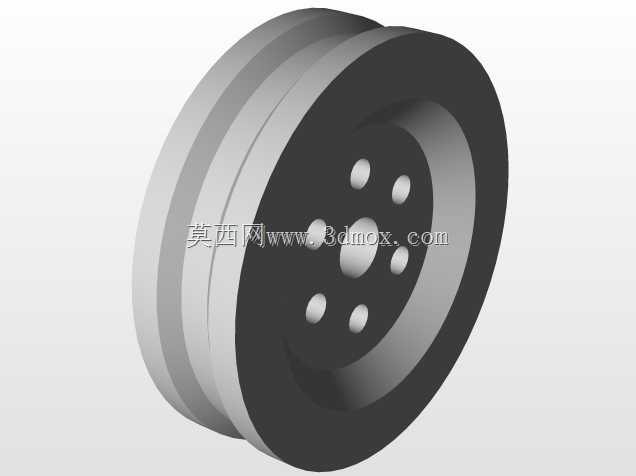

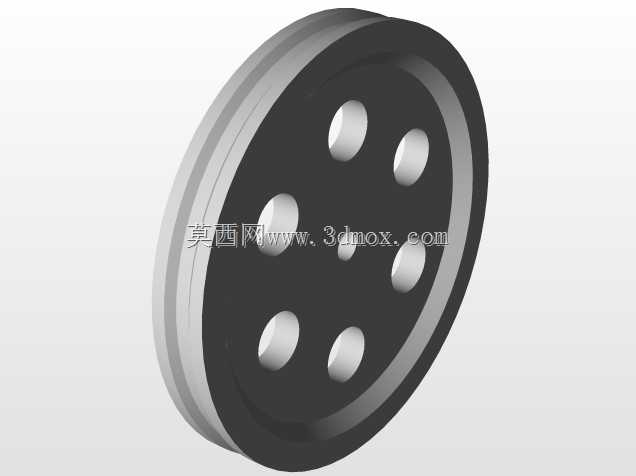

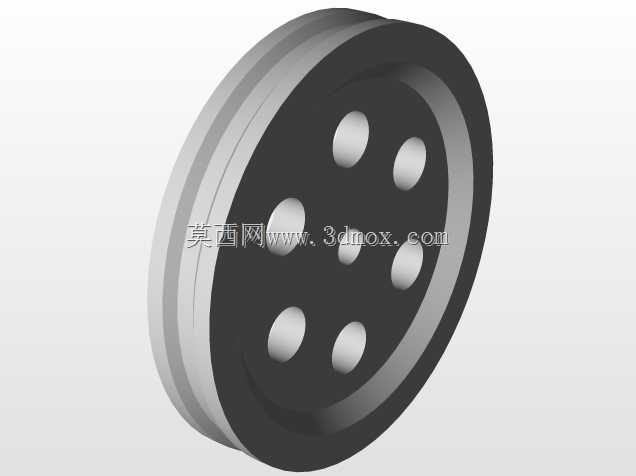

不需要额外加装张紧调节结构,就能让整组皮带保持合适的张紧力,减少后期运维调整的工作量。不同直径的带轮对应不同的传动比,输入端如果连接驱动电机,各个输出轴端可以分别连接不同的执行部件,比如在小型包装设备上,可以同时给送料机构、压合机构、输出传送带提供不同转速的动力,省去了多套独立传动链的排布空间。带轮本身采用辐板式开孔设计,在保证轮体结构强度的前提下尽可能降低自重,减少高速旋转时的转动惯量,降低启动瞬间的冲击负载,轮槽的尺寸匹配标准三角带或者平皮带的规格,安装时不需要定制特殊规格的传动带,替换维护时可以直接采购标准件。整套结构的安装基准统一在同一块基板上,安装时只需要固定基板的四个安装孔位,不需要逐个调整带轮的相对位置,
出厂前已经完成同轴度、平行度的校准,能避免因为安装偏差导致的皮带偏磨、异响、寿命缩短等问题。在传动路径设计上,皮带采用交叉绕接的方式,让部分输出轴的转向与输入端相反,满足部分需要反向旋转的执行机构需求,不需要额外加装换向齿轮组,进一步压缩了整体结构的体积,适合安装空间局促、需要同时输出多个不同转向不同转速动力的设备场景。轮体的边缘做了倒角处理,避免皮带运转过程中被轮缘锐边割伤,延长传动带的使用寿命,轴位的安装孔公差按照基孔制配合加工,能和标准直径的传动轴顺畅装配,不会出现过紧装配导致的轴承受损,或者过松配合导致的跑圈问题。
